De Proximidade Indutivos Sensores De
Faixa padrão, Latão Niquelado Habitação
Tipos ICB, M18
• Distância de detecção: de 5 a 8 mm
• Lavar e não-flush tipos de
• Curto e longo corpo versões
• Tensão nominal de operação (Ub): 10 - 36 VDC
• Saída: DC 200 mA, NPN ou PNP
• Normalmente aberto, normalmente fechado
• LED de indicação de saída
• Proteção: inversão de polaridade, curto-circuito, transientes
• O cabo e o plug M12 versões
• De acordo com IEC 60947-5-2
• Maior resistência ao campo magnético
• CSA para Locais Perigosos
Descrição Do Produto
Chave De Ordenação
ICB18SF05NOM1

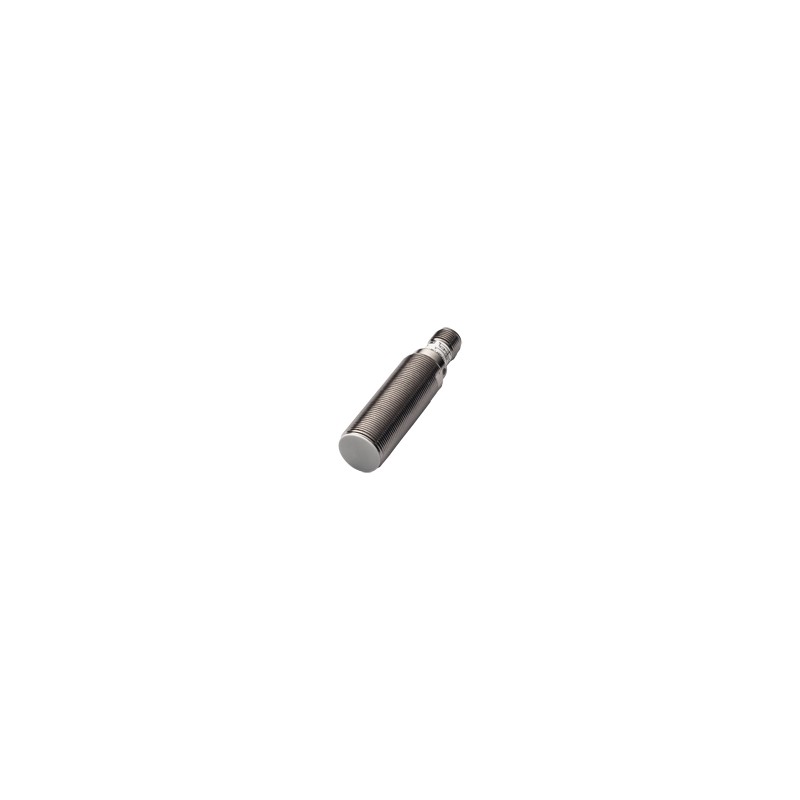

Uma família de proximidade indutivos de opções no padrão industrial de latão niquelado carcaças.Eles são capazes de lidar com aplicações onde a alta da faixa de detecção é solicitada.
Seleção Do Tipo De
A saída é de coletor aberto
NPN ou PNP transistores.
Tipo
Moradia de estilo Habitação Habitação material tamanho comprimento da caixa princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Connec-BodyRated nº do Pedido Nº do pedido Nº do pedido Nº do pedido tionstyle operacional NPN PNP NPNPNP
distância SnNormally openNormally openNormally closedNormally fechado
Cabo Short5 mm 1)ICB 18 SF 05 NÃO ICB 18 SF 05 PO ICB 18 SF 05 NCICB 18 SF 05 PC Cabo Short8 mm 2)ICB 18 SN 08 NOICB 18 SN 08 POICB 18 SN 08 NC ICB 18 SN 08 PC PlugShort5 mm 1)ICB 18 SF 05 NOM1ICB 18 SF 05 POM1ICB 18 SF 05 NCM1 ICB 18 SF 05 PCM1
PlugShort8 mm 2)ICB 18 SN 08 NOM1 ICB 18 SN 08 POM1 ICB 18 SN 08 NCM1ICB 18 SN 08 PCM1
Cabo Longo, 5 mm 1)ICB 18 LF 05 NÃO ICB 18 LF 05 PO ICB 18 LF 05 NCICB 18 LF 05 PC Cabo Longo de 8 mm 2)ICB 18 LN 08 NOICB 18 LN 08 POICB 18 LN 08 NC ICB 18 LN 08 PC PlugLong 5 mm 1)ICB 18 LF 05 NOM1ICB 18 LF 05 POM1ICB 18 LF 05 NCM1 ICB 18 LF 05 PCM1
PlugLong 8 mm 2)ICB 18 LN 08 NOM1 ICB 18 LN 08 POM1 ICB 18 LN 08 NCM1ICB 18 LN 08 PCM1
1) Para montagem embutida no metal 2) Para os não-montagem embutida em metal
Especificações
Tensão operacional nominal (Ub)de 10 a 36 VCC (ripple incl.)
Ondulação ≤ 10%
Corrente de saída (Ie)≤ 200 mA @ 50°C
(≤ 150 mA @ 50-70°C)
FORA do estado atual (Ir)≤ 50 µA
Sem carga de alimentação de corrente (IO) ≤ 15 mA
Queda de tensão (Ud) Máx. 2,5 VCC @ 200 mA
ProtectionReverse polaridade,
curto-circuito, transientes
Dielétrica tensão de impulso
resistir a 1 kV/0.5 J
O poder do atraso (tv)300 ms
Freqüência de operação (f) ≤ 1500 Hz
Indicação de saída ONActivated LED, amarelo
NÃO versionTarget presente
NC versionTarget não presente
Indicação de curto-circuito/
sobrecarga de intermitência do LED
A certeza de operação
distância de detecção (Sa) 0 ≤ Sa ≤ de 0,81 x Sn
De funcionamento efectivo
distância (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável distância de operação (Su) 0,9 x Sr ≤ Su ≤ 1,1 x Sr
Precisão de repetição (R) ≤ 10%
Diferencial de viagem (H)
(Histerese) 1 a 20% de detecção de versão (dist.
Temperatura ambiente
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
O choque e a vibração IEC 60947-5-2/7.4
Material da carcaça
Corpo em latão niquelado
Frente Cinza poliéster termoplástico
As especificações estão sujeitas a alterações sem aviso prévio (04.12.14) 1
