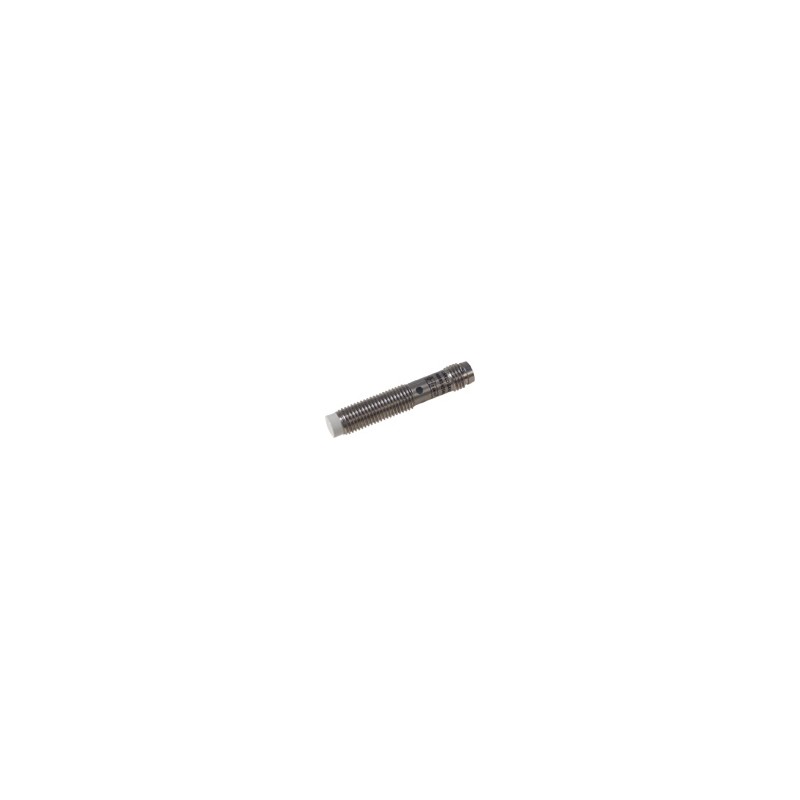

IA08BSN25NCM5 CARLO GAVAZZI Parâmetros de FUNÇÃO de SAÍDA NC MONTAGEM Não Flush HABITAÇÃO M8 FAIXA de DETECÇ..

Sensores De Proximidade Indutivos
Corpo curto, invólucro em Aço Inoxidável
Tipos IA, M8
• Miniatura inoxidável carcaça de aço M8
• Corpo curto
• Distância de detecção: 1.5 mm ou 2,5 mm
• Fonte de alimentação: 10 a 30 VDC
• Saída: saída de Transistor NPN/PNP, normalmente aberta ou normalmente fechada
• Proteção: Curto-circuito
• LED de indicação de saída
• 2 m cabo em PVC ou plug M8
Descrição Do Produto
Chave de ordenação IA 08BSF 15NO M5
Miniatura sensor de proximidade indutiva com a redução do comprimento do corpo. Configuração de saída para NPN/PNP withbothNO
andNC typesas padrão. M8 carcaça de aço inoxidável. Conexão com 2 m de cabo do PVC ou plug M8.
Ind. prox. mudar estilo de invólucro tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Seleção Do Tipo De
Avaliado Lig.Nº do pedido Nº do pedido Nº do pedido Nº do pedido operacional typeTransistor NPNTransistor NPN Transistor PNPTransistor PNP dist. (Sn) normalmente aberto Normalmente fechado normalmente aberto Normalmente fechado
1,5 mm 1)CableIA 08 BSF 15 NOIA 08 BSF 15 NC IA 08 BSF 15 POIA 08 BSF 15 PC
1,5 mm 1)Plug IA 08 BSF 15 NÃO M5 IA 08 BSF 15 NF M5 IA 08 BSF 15 PO M5IA 08 BSF 15 PC M5
2,5 mm CableIA 08 BSN 25 NÃO IA 08 BSN 25 NCIA 08 BSN 25 POIA 08 BSN 25 PC
2,5 mm Plug IA 08 BSN 25 M5 IA 08 BSN 25 NC M5IA 08 BSN 25 PO M5IA 08 BSN 25 PC M5
1) Para montagem embutida em metal
Especificações
Operacional nominal volts. (UB)de 10 a 30 VDC (ripple incluído)
Ondulação ≤ 10%
Corrente operacional nominal (Ie)
Contínua≤ 200 mA @ + 25°C, +75°F)
Nenhum-carga da corrente de alimentação (Io) ≤ 10 mA (NA) queda de Tensão (Ud) < 2,5 V (@ Imax) Proteção contra Curto-circuito Freqüência de operação
ciclos (f)2000 Hz
Indicação de saída ONLED, amarelo
Precisão De Repetição ≤ 5%
De funcionamento efectivo dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável operacional dist. (Su) de 0,85 x Sr ≤ Su ≤ 1.15 x Sr
Temperatura ambiente
De operação -25° c a +70°C (-13° f a +158°F) Armazenamento: -30° c a +75°C (-22° f a +167°F)
Grau de protectionIP 67 (Nema 1, 3, 4, 6, 13)
Habitação materialStainless aço AISI 303
Aprovações UL, CSA, CE-markingYes Conexão
Cable2 m, PVC, 26 AWG, à prova de óleo
Plug M8, CONH5A-xxx Serie
As especificações estão sujeitas a alterações sem aviso prévio (26.08.10) 1
