ICB12S30F04PC CARLO GAVAZZI Parâmetros de FUNÇÃO de SAÍDA NC MONTAGEM de HABITAÇÃO Flush M12 FAIXA de DETECÇ..

PICBr,oMx12imity Indutivos Sensores de
A Faixa Estendida, Em Latão Niquelado Habitação
Tipos ICB, M12
• Distância de detecção: de 4 a 8 mm
• Liberar ou não liberar tipos de
• Curto ou longo corpo versões
• Tensão nominal de operação (Ub): 10 - 36 VDC
• Saída: DC 200 mA, NPN ou PNP
• Normalmente aberta ou normalmente fechada
• LED de indicação de saída
• Proteção: inversão de polaridade, curto-circuito, transientes
• Cabo ou plug M12 versões
• De acordo com IEC 60947-5-2
• Gravado a Laser na tampa frontal, de forma permanente legível
Produto DescriptionOrdering Chave

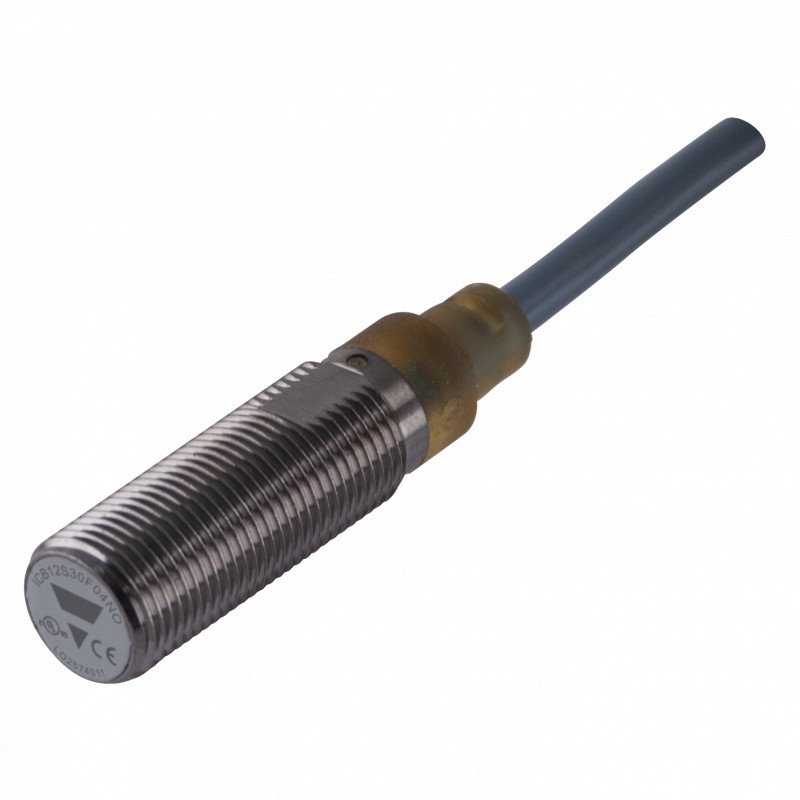

ICB12S30F04NOM1
Um familyofinductiveprox - imity opções inindustri - al padrão de latão niquelado carcaças. Eles são capazes de tohandle aplicações onde a alta da faixa de detecção é solicitada.
Seleção Do Tipo De
A saída é de coletor aberto
NPN ou PNP transistores.
Tipo
Moradia de estilo Habitação Habitação material tamanho comprimento da caixa comprimento de Rosca princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Connec - Corpo RatedOrdering não.Nº do pedido Nº do pedido Nº do pedido tionstyleoperatingNPN,PNP, NPN,PNP,
distância Sn Normalmente openNormally openNormally fechado Normalmente fechado
CableShort 4 mm 1)ICB12S30F04NO ICB12S30F04PO ICB12S30F04NCICB12S30F04PC CableShort 8 mm 2)ICB12S30N08NO ICB12S30N08PO ICB12S30N08NC ICB12S30N08PC PlugShort 4 mm 1)ICB12S30F04NOM1ICB12S30F04POM1 ICB12S30F04NCM1ICB12S30F04PCM1
PlugShort 8 mm 2)ICB12S30N08NOM1 ICB12S30N08POM1 ICB12S30N08NCM1ICB12S30N08PCM1
CableLong4 mm 1)ICB12L50F04NO ICB12L50F04PO ICB12L50F04NCICB12L50F04PC CableLong8 mm 2)ICB12L50N08NO ICB12L50N08PO ICB12L50N08NC ICB12L50N08PC PlugLong4 mm 1)ICB12L50F04NOM1ICB12L50F04POM1 ICB12L50F04NCM1ICB12L50F04PCM1
PlugLong8 mm 2)ICB12L50N08NOM1ICB12L50N08POM1 ICB12L50N08NCM1ICB12L50N08PCM1
1) Para montagem embutida em metal2) Para a não-liberação de montagem em metal
Especificações
Tensão operacional nominal (Ub)de 10 a 36 VCC (ripple incl.)
Ondulação ≤ 10%
Corrente de saída (Ie) ≤ 200 mA @ 50°C
(≤ 150 mA @ 50-70°C)
FORA do estado atual (Ir)≤ 50 µA
Sem carga de alimentação de corrente (Io) ≤ 15 mA
Queda de tensão (Ud)Máx. 2,5 VCC @ 200 mA
ProtectionReverse polaridade,
curto-circuito, transientes
Tensão transitória 1 kV/0.5 J de Energia EM atraso (tv)300 ms frequência de operação (f)≤ 2000 Hz
Indicação de saída ONActivated LED, amarelo
NÃO versionTarget presente
NC versionTarget não presente
Indicação de curto-circuito/
sobrecarga de intermitência do LED (f = 2 Hz)
A certeza de operação
distância de detecção (Sa)0 ≤ Sa ≤ de 0,81 x Sn
De funcionamento efectivo
distância (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável distância de operação (Su) 0,9 x Sr ≤ Su ≤ 1,1 x Sr
Precisão de repetição (R) ≤ 10%
Diferencial de viagem (H)
(Histerese) 1 a 20% de detecção de versão (dist.
Temperatura ambiente
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
O choque e a vibração IEC 60947-5-2/7.4
As especificações estão sujeitas a alterações sem aviso prévio (07.01.2015) 1
