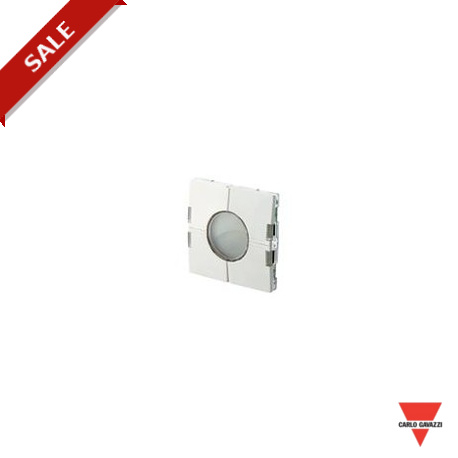

B5X-TEMDIS CARLO GAVAZZI INFO1 Display de temperatura Controlador INFO3 Smart House

Eunica Controlador De Temperatura
B5X-TEMDIS
smart-casa controlador de temperatura com display Desenvolvido para caber em uma tomada de parede de Elko, Gira e Jung Mostra atual temperatura do quarto
Mostra a temperatura exterior
Liga/desliga o aquecimento e arrefecimento
Conjunto queria quarto/chão temperatura
A economia de energia através de noite revés temperatura do Canal de Programação usando BGP-COD-MORCEGO Opcional sensor de chão
Entregue com pré-programado de endereço de e/S 2
Entregue com branco e preto botão de cobre
Não activado, entradas e luz de fundo indicado pela luz branca
DIODO emissor de luz branco-e-branco de luz de fundo pode ser desactivada através de comutadores dip interno
As entradas activadas indicado por uma luz azul
ESPECIFICAÇÕES GERAIS
A programação do canal Pelo BGP-COD-MORCEGO e cabo especial: GAP-TPH-CAB. Após a montagem, a reprogramação pode ser feita removendo-se o slim botão de acionamento da tampa e conectando o cabo ao conector na parte de trás do interruptor do elemento.
Não. de channels2 + 3 Opcional
A atribuição de canais de e/S 1: Não programados e/S 2: Pré-programado para o endereço B2
I/O 3: Não programada, e/S de 4: Não programados e/S 5: Não programado
Gabinete Eunica 55 x 55 mecânica
Meio ambiente
Grau de protectionIP 20
Grau de poluição 3 (IEC 60664)
Temperatura de operação 0° a +50°C (32° f a +122°F) temperatura de Armazenamento -20° a +70°C (-4° f a +158°F)
Umidade (Sem condensação)20 - 80% de Peso 33 gDimensions
Eunica (Lxaxp) 55 x 55 x 25 mm
Max. fio nos terminais Max. 2 x 0,75 mm2
ESPECIFICAÇÕES DA FONTE
Fonte de alimentação Fornecido pela smart-casa
Consumo (típico)
Ativado (guidelight OFF)1,5 mA Ativado (guidelight) 2 mA Não ativada (guidelight OFF) 0.6 mA Não ativada (guidelightON) 1.1 mA
SELEÇÃO DO TIPO DE
De fornecimento nº do Pedido
Pelo smart-casa busB5X-TEMDIS
Entregue com branco e preto botão de cobre. Moldura não incluído.
Andar sensor de ORQUESTRA-TEMDIG não está incluído.
ENTRADA SPECIFICATIONSSensor 1 sensor integrado de temperatura de Range De 0 - 50°C (32 - 122°F)
Precisão De± 1°C
Andar sensor (não incluído) faixa de Temperatura de 0 - 50°C (32 - 122°F) comprimento do Cabo 4 m
O cabo é composto de 4 fios:
Brown se Conectar a "+" no controlador de Temperatura
WhiteConnect para "c". no controlador de Temperatura
Amarelo Conecte ao "d" no controlador de Temperatura
GreenConnect para "T" no controlador de Temperatura
Consulte o diagrama de ligações
O chão sensor é um activo de 4 fios do sensor e só vai trabalhar em conjunto com o controlador de temperatura da unidade.
As especificações estão sujeitas a alterações sem aviso prévio (01.06.2010) - Um produto de CARLO GAVAZZI Grupo
