G34301149230 CARLO GAVAZZI Parâmetros selecionados tipo de módulo gabinete módulo de saída DIN AC Power Tipo..

Receptor para DigitalSignals

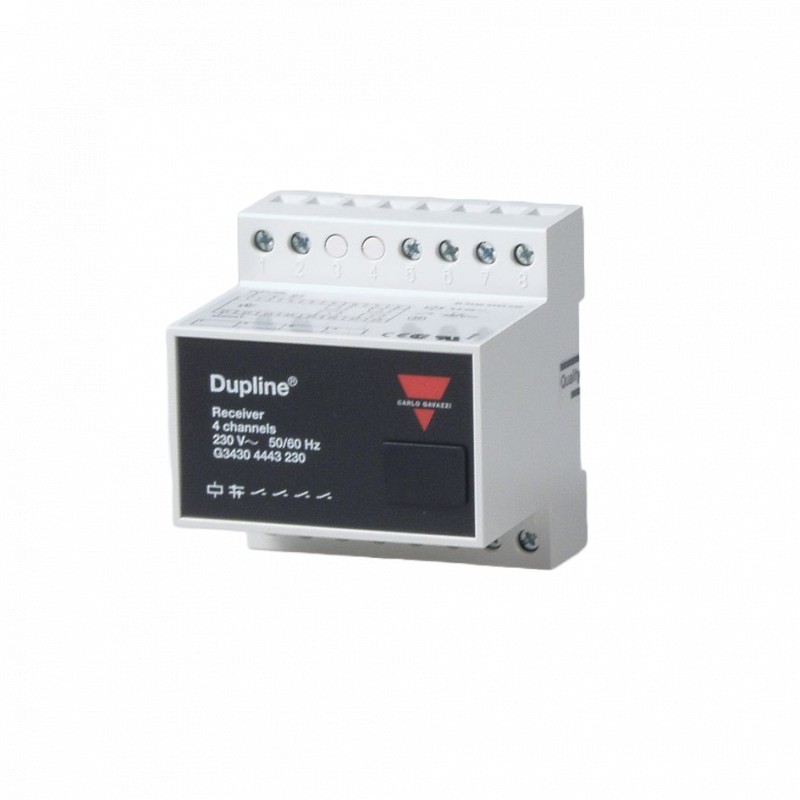

Tipos G 3430 1149, G 3430 2249, G 3430 4443
Duline®
FieldbusInstallationbus
• 1, 2 ou 4 receptor de canal
• Galvanicamente separada SPDT ou SPST
saídas de relé
• Carregar: 1 x 10 A/250 VAC
2 x 10 A/250 VAC
4 x 5 A/250 VCA
• H4-habitação
• Para montagem em trilho DIN (EN 50022)
• LED-indicações para o fornecimento, saídas e
Dupline® transportadora
• AC ou DC fonte de alimentação
• Codificação de canal pelo GAP 1605
(consulte a folha de dados no GAP 1605 para mais detalhes)
Descrição Do Produto Chave De Ordenação
G 3430 4443 024
Dupline®receptor.
Relé SPDT outputsfor controle de 1ou 2 cargas de até 250
VCA/10 UM ou saída de relé SPST - coloca para o controle de 4 cargas de até 250 VCA/5 A.
Tipo: Dupline® H4-habitação Receptor
Não. de canais de Saída tipo de fonte de Alimentação
Seleção Do Tipo De
De fornecimento nº do Pedido Nº do pedido Nº do pedido
1 channel2 channels4 canais
10 A/250 VAC10 A/250 VAC5 A/250 VAC
24 VAC G 3430 1149 024 G 3430 2249 024 G 3430 4443 024
115 VACG 3430 1149 115 G 3430 2249 115 G 3430 4443 115
230 VACG 3430 1149 230 G 3430 2249 230 G 3430 4443 230
10 a 30 VCC G 3430 1149 800
De 15 a 30 VDCG 3430 2249 824 G 3430 4443 824
OutputSpecifications
G 3430 1149 ... G 3430 2249 ...G 3430 4443 ... (1 canal) (2 canais)(4 canais)
Outputs1 SPDT relay2 SPDT relés 4 relés SPST
Isolado em grupos de 1 x 12 x 1 4 x 1
Classificação de contato (AgCdO)µ (micro gap) µ (micro gap)µ (micro gap)
Cargas resistivas AC 110/250 VAC (2500 VA) 10 A/250 VAC (2500 VA)5 A/250 VCA (1250 VA) DC 11-A/250 VCC (250 W)1/250 VCC (250 W) 0,25 A/250 VCC (62 W)
or10 UM/25 VDC (250 W)10/25 VDC (250 W) 5/25 VDC (125 W) cargas Indutivas CA 152.5 A/230 VCA, 2,5 A/230 VAC2.5-A/230 VAC
DC 135 A/24 VCC 5/24 VDC5 A/24 VCC Mecânico de vida 3 30 x 106 operations3 30 x 106 operações 3 30 x 106 operações Elétricas vida
(em carga máxima)CA 13 de 2,5 x 105 operações 3 2,5 x 105 operações 3 2,0 x 106 operações freqüência de operação £ 7200 operações/h£ 7200 operações/h£ 7200 operações/h Dielétrica tensão
Saídas - Dupline®3 4 kVAC (rms)3 4 kVAC (rms)3 4 kVAC (rms)
Resposta time1 de trem de pulso de 1 pulso train1 de trem de pulso
As especificações estão sujeitas a alterações sem aviso prévio (28.09.99)1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
