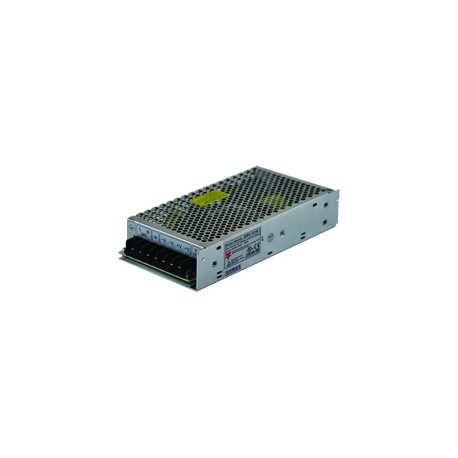

SPPC121501 CARLO GAVAZZI Input type A fase ou 12 VDC Saída de tensão CC TENSÃO DC PFC não ENTRADA 124 248 e ..

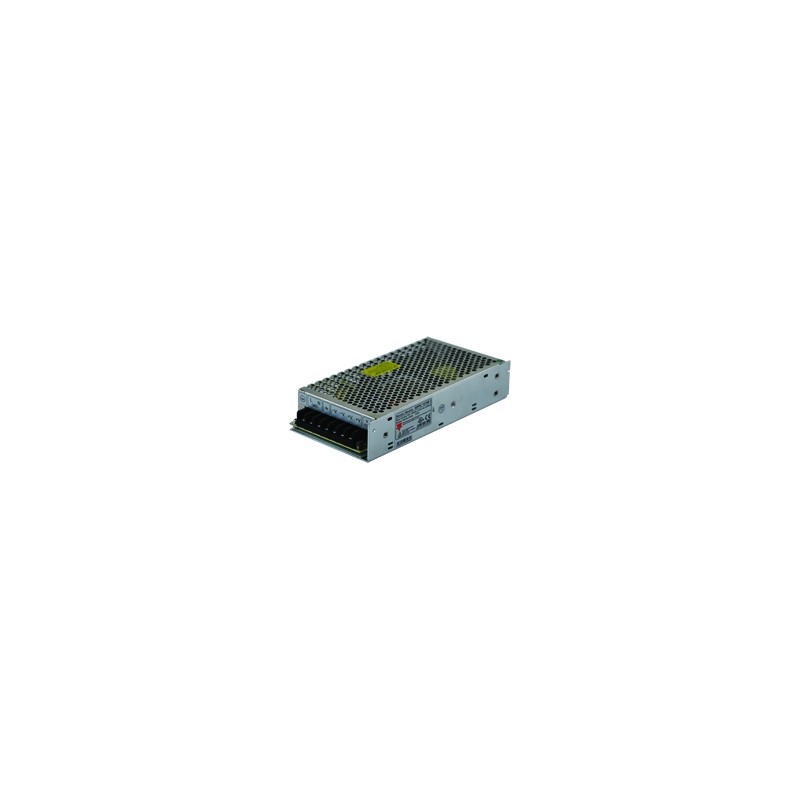

Fonte de Alimentação de comutação do Tipo Fechado SPP150 Série Gaiola Aberta
• AC de entrada selecionável pelo interruptor
(115VAC/230VAC)
• Alta Eficiência e Alta confiabilidade
• Saída proteções: OLP/OVP/SCP
• Ampla ambiente de funcionamento temperatura de armazenamento: -25°C~70°C)
• Capacitores eletrolíticos
Descrição Do Produto
Chave De Ordenação
SP PC XX 150 1
Fechado, Fonte de Alimentação de Comutação atenda às suas necessidades para o AC DC andDC DC requisitos de energia. SPPprovides mais flexível o sistema OEM de soluções de energia a partir de 5V para 48V de 150W para o controle industrial
Aprovações
e aplicações de automação. Toda a faixa carriesfull de certificação e oferece uma ampla gama de entrada universal e screwterminalconnections. Ele foi projetado para o seu desempenho.
Fonte de alimentação modelo montado em Painel de saída tensão de Saída potência de Saída
Tipo de entrada (fase única)
E258396
Saída Performances
MODELO NÃO. TENSÃO DE ENTRADA
POTÊNCIA DE SAÍDA
TENSÃO DE SAÍDA
CORRENTE DE SAÍDA
A TENSÃO ADJ
FEP. (typ.)
115VAC 230VAC
SPPC 5150 1115VAC/230VAC
Saída Única De Modelos De
selecionável pelo interruptor de 150 WATTS5 VDC 26.0 A4.6VDC ~ 5.5 VDC 78% 79%
selecionável pelo interruptor de 150 WATTS 12 VDC12.5 A11.0VDC ~ 13.0 VDC 83% 84% selecionável pelo interruptor de 150 WATTS 15 VDC10.0 A13.7VDC ~ 16.2 VDC 83% 84% selecionável pelo interruptor de 150 WATTS a 24 VCC DE 6,5 22,4 VDC ~ 27.3 VDC 85% 86%
selecionável pelo interruptor de 150 WATTS 48 VDC 3.3 UM 44.7 VDC ~ 51.7 VDC 85% 86%
Saída De Dados
Regulamento da linha de± 0,5% da Carga regulamento ±1.0% de carga Mínima 0A
Tempo (plena carga resistiva)<2.0 S (entrada de 115Vac, carga Total)
<1.0 S (entrada 230Vac, carga Total)
Recuperação transitória time3ms
Tensão de saída precisão:±1.0%
±2.0% (SPPC 5150 1)
Coeficiente de temperatura ±0,03%/°C
Hold up time>10ms
(115VAC de entrada, carga Total)
>20ms
(115VAC de entrada, carga Total)
Tensão de tempo de queda (eu nom Vi nom) <80ms
Tensão o tempo de elevação
Vi nom, Io nom150ms Vi nom, Io nom com 3500µF CAP 500ms Tensão guarnição gama
5V Modelo 4.6 VDC ~ 5.5 VDC
12V Modelo 11.0 VDC ~ 13.0 VDC
15V Modelo de 13,7 VDC ~ 16.2 VDC
24V Modelo de 22,4 VDC ~ 27.3 VDC
48V Modelo 44.7 VDC ~ 51.7 VDC
Avaliado carregamento contínuo
5V Modelo De 26,0 Um
12V Modelo De 12,5 Um
15V Modelo de 10,0 A
24V Modelo de 6,5 A
48 3.3 Um Modelo de
1 as Especificações estão sujeitas a alterações sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 24/10/2013
