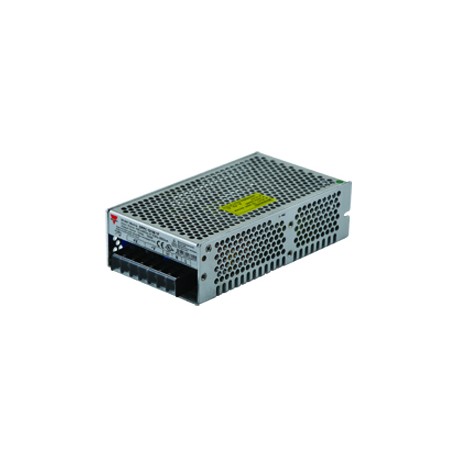

SPPC121501F CARLO GAVAZZI modelos retangulares selecionados parâmetros aberta tensão caixa de entrada AC 85 ..

Fonte De Alimentação De Comutação
Do Tipo fechado SPPC 150 1F Série
Gaiola Aberta
• Entrada de CA Universal gama completa
• Built-in função PFC ativo, PF> 0.95
• Alta Eficiência e Alta confiabilidade
• Todos usando a 105°C, longa vida capacitores eletrolíticos
• 100% de carga total teste de burn-in
• Alta eficiência
Descrição Do Produto
Chave De Ordenação
SP PC XX 150 1 F
Fechado, Fonte de Alimentação de Comutação atenda às suas necessidades para o AC DC andDC DC requisitos de energia. SPPC fornece o mais flexível sistema OEM de soluções de energia a partir de 5V para 48V de 150W para o controle industrial e automação e aplicativos.
Toda a faixa carrega de certificação completo e oferece uma ampla gama de entrada universal e screwterminalconnections. Ele foi projetado para o seu desempenho e dimensões compactas.
Fonte de alimentação modelo montado em Painel de saída tensão de Saída potência de Saída
Tipo de entrada (fase única)
Recursos opcionais (Correção de Fator de Potência)
Aprovações
E258396
Saída Performances
MODELO NÃO. TENSÃO DE ENTRADA
POTÊNCIA DE SAÍDA
TENSÃO DE SAÍDA
CORRENTE DE SAÍDA
A TENSÃO ADJ
FEP. (typ.)
115VAC 115VAC
Saída Única De Modelos De
SPPC 5 150 1F 85~264 VCA 150 WATTS5 VDC 30.0 A4.3VDC ~ 5.6 VDC 80% 82% DE SPPC 12 150 1F85~264 VCA 150 WATTS 12 VDC12.5 A10.6VDC ~ 13.5 VDC 83% 86% DE SPPC 15 150 1F85~264 VCA 150 WATTS 15 VDC10.0 A12.7VDC ~ 17.0 VDC 83% 86% DE SPPC 24 150 1F85~264 VCA 150 WATTS A 24 VCC 6.3 22,1 VDC ~ 26.7 VDC 84% 86%
SPPC 48 150 1F85~264 VCA 150 WATTS 48 VDC 3.2 44.0 VDC ~ 52.0 VDC 84% 87%
Saída De Dados
Regulamento da linha de± 0,5% da Carga regulamento ±1.0% de carga Mínima 0A
Tempo (plena carga resistiva)<2.0 s (entrada de 115Vac, carga Total)
<1.0 s (entrada 230Vac, carga Total)
Recuperação transitória time3ms
Tensão de saída precisão:±1.0%
±2.0% (SPPC 5 150 1F)
Coeficiente de temperatura ±0,03%/°C
Hold up time>20ms (115VAC/230VAC de entrada, carga Total)
Tensão de tempo de queda (eu nom Vi nom) <80ms
Tensão o tempo de elevação
Vi nom, Io nom150ms Vi nom, Io nom com 3500µF CAP 500ms Tensão guarnição gama
5V Modelo 4.3 VDC ~ 5.6 VDC
12V Modelo 10.6 VDC ~ 13.5 VDC
15V Modelo de 12,7 VDC ~ 17.0 VDC
24V Modelo 22.1 VDC ~ 26.7 VDC
48V Modelo 44.0 VDC ~ 52.0 VDC
Avaliado carregamento contínuo
5V Modelo De 30,0 Um
12V Modelo De 12,5 Um
15V Modelo de 10,0 A
24 6.3 Modelo de Um
48V Modelo 3.2
1 as Especificações estão sujeitas a alterações sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 14/10/2013
