SPD241203 CARLO GAVAZZI CONEXÃO EM PARALELO Nenhum tipo INPUT 3-fase ou 12 VDC DC tensão de saída DC PFC sim..

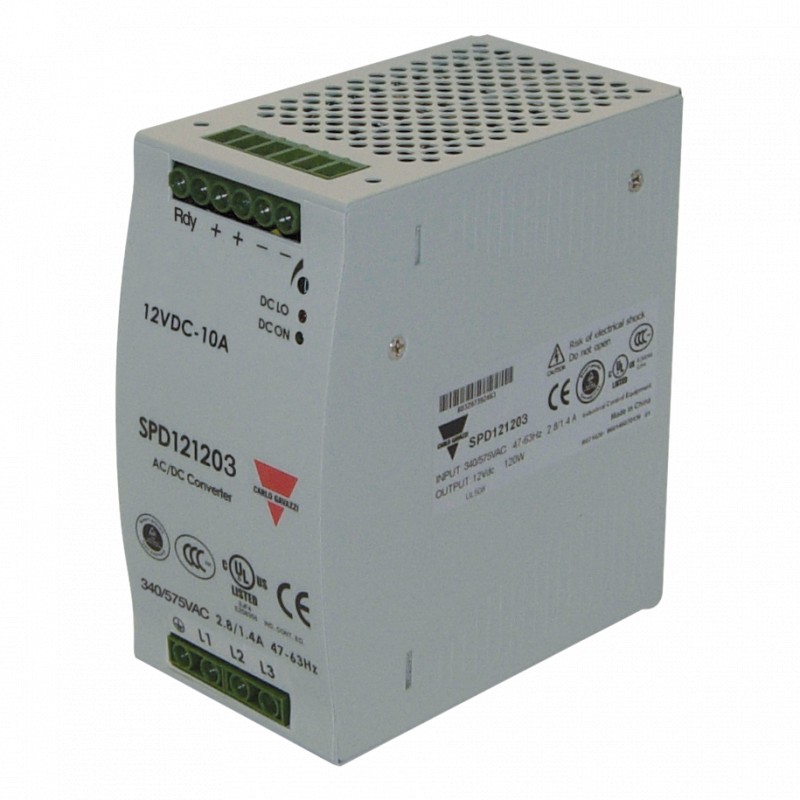

Fonte de Alimentação de comutação TypeSPD120W 3 fases DIN railmounting
• Universal da C.A. de 3 fases de entrada de gama completa
• Também pode ser utilizado como fase única 480VAC
• Instalação em trilho DIN 7.5 ou 15mm
• PFC como padrão
• Alta eficiência de até 88%
• Potência de saída de pronto
• Dimensões compactas
• UL, cUL e de TUV/CE
Descrição Do Produto
Chave de ordenação SP D 24 120 3
As fontes de alimentação de Comutação SPD série são especialmente concebidos para ser utilizados em automação de todos os applicationwherethe
Aprovações
installationis em um trilho DIN e as dimensões compactas e o desempenho são um must.
Modelo
Montagem (D= trilho Din) Saída de tensão
Potência de saída
Tipo De Entrada
Tipo de entrada:3 = trifásica
(ou monofásica, 400/500VAC3))
Rheinland
Segurança Do Produto
Saída performances
MODELO NÃO. TENSÃO DE ENTRADA
POTÊNCIA DE SAÍDA
TENSÃO DE SAÍDA
CORRENTE DE SAÍDA
FEP. (min.)
FEP. (typ.)
Saída Única De Modelos De
SPD123ø 340~575 VAC120 WATTS + 12 VDC 10 A85%87%
SPD243ø 340~575 VAC120 WATTS + 24 VDC5 UM 87% 89%
Saída de dados
Regulamento da linha de± 1% da Carga regulamento ± 1% de carga Mínima de 0
Tempo (plena carga resistiva)
Vi nom, Io nom150ms
Vi nom, nom Io
12v modelo com 7000µF CAP 500ms
Vi nom, nom Io
24v modelo com 3500µF CAP 500ms
Transiente de tempo de recuperação, 2ms de Ripple e ruído 100mVpp tensão de Saída precisão de ± 1% de coeficiente de Temperatura ± 0,03%/°C sem soltar, até time20ms
Tensão de tempo de queda (I0nom) 150 ms max.
Avaliado carregamento contínuo
12V Model10A@ 12VDC/8.2 @ 14.5 VDC
24V Model5A @ 24VDC/4.2 @ 28.5 VDC
Tensão reversa
12V Model18VDC
24V Model35VDC
Capacitor de carga
Vi nom Io nom 12V model7000µF
Vi nom Io nom 24V model3500µF
Tensão o tempo de elevação
Vi nom Io nom 150 ms
Vi nom, nom Io
12v modelo com 7000µF CAP 500ms
Vi nom, nom Io
24v modelo com 3500µF CAP 500ms
1Specifications estão sujeitos a alteração sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 18/04/12
