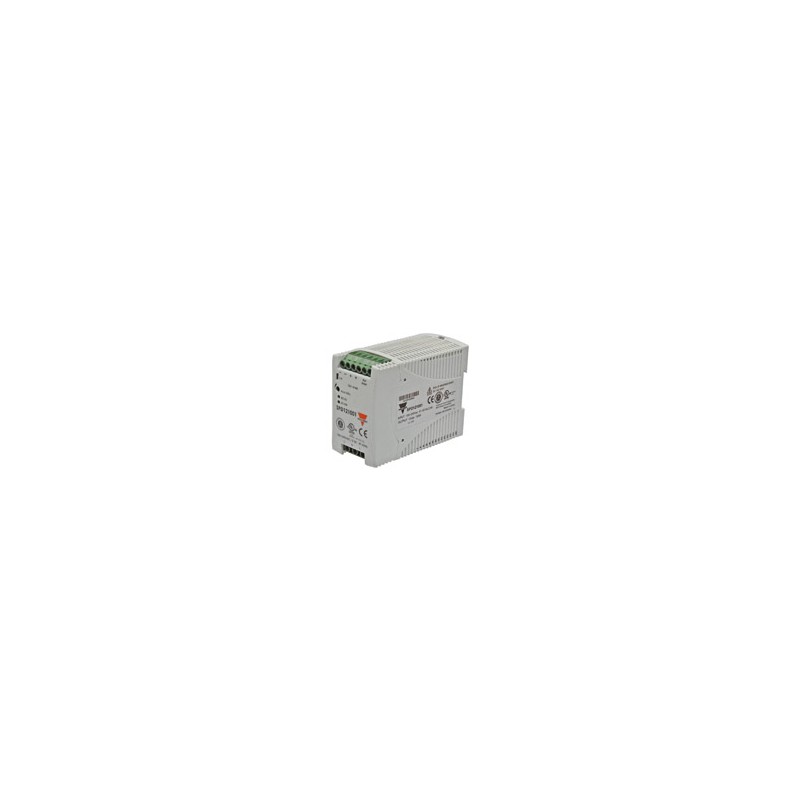

SPD121002 CARLO GAVAZZI 100W POTÊNCIA DE CONEXÃO EM TIPO DE ENTRADA PARALELA outras duas fases ou 12 VDC Saí..

Fonte de Alimentação de comutação TypeSPD100W Fase Bi-DIN railmounting
• Instalação em Trilho DIN 7.5 ou 15mm
• Proteção contra curto-circuito
• Entrada monofásica, de 340 para 575VAC
• PFC passivo
• Energia pronta a saída 24VDC
• LED indicador de alimentação de DC SOBRE
• LED indicador de DC de baixa
• Paralela padrão de função
• Dimensões muito compactas
• UL, cUL e TUV/CE aprovado
• Classe I div2 de certificação (em andamento)
Descrição Do Produto
Pedido KeySP D 24 100 2
Neste particular SPD é a mais compacta de 100W fonte de alimentação no mercado. Saída de relé para "poder" preparado função paralela e PFC são incluídos.Performances são únicos, com alta eficiência
Aprovações
e a possibilidade de ser usado até 70°C, com um pouco de desclassificação. Além disso, ele também pode ser alimentado com 2 fases, de uma fase 3-sistema de grade, devido à sua elevada tensão de entrada.
Modelo
Montagem ( D = trilho Din ) Saída de tensão
Potência de saída
Tipo de entrada
Tipo de entrada: 2= monofásico de alta tensão (fase bi -)
Rheinland
Segurança Do Produto
Saída Performances
Modelo
Saída nominal
Tensão
Saída
Alimentação
Saída
Tensão De Guarnição Gama
0.8 Io nom
Washington DC, LED (VDC) Limiar de inicialização
DC LO DIODO EMISSOR DE LUZ (VDC)
Limite após o arranque Típico
(VDC)
(W)
Corrente (A)
Min. VDC Máx. VDC Min.Max.Min.Max.
Eficiência
SPD1210012 100.88.411.4 14.51011.21011.286% SPD2410024 100.84.222.5 28.5 17.6 19.4 17.6 19.487% SPD4810048 100.82.147.0 56.0 37.0 43.0 37.0 43.089%
Saída De Dados
Tensão de saída precisão -0 +1% máx. (de fábrica ajustado)
Regulamento da linha de ± 1%
Regulamento da carga
Não paralelo modelo de ± 1% modelo Paralelo ± 5%
Temp. coeficiente de± 0,03% / °C
A ondulação e o noise50mV
Vi nom, Io nom, BW=20MHz
Classificado Loading8.4A@ 12VDC / 6.9 @14.5 VDC
4.2@ 24VDC / 3.5@ 28.5 VDC
2.1@ 48VDC / 1.8@ 56VDC
Queda Time150ms
De transiente de tempo de recuperação
Vi nom, Io= 0,5 x Inom 2ms
Tempo De
Vi nom, Io nom1.0s
Vi nom, Io nom com Capacitor de carga de 1,5 s
Tempo De Elevação
Vi nom, Io nom150ms
Vi nom, Io nom com Capacitor de carga 500ms
Capacitor De Carga
12V, 24V versões 7000µF
48V version3500µF
Tensão Inversa De Imunidade
12V 18V
24V 35V
48V 63V
Hold-up Tempo Vi nom Io max20ms
Carga mínima Vi nom0%
Paralelo Operation2 unidades de max.
0.1 Io min~0.9 Io max.
1Specifications estão sujeitos a alteração sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 180411
