SPM5BC1260 CARLO GAVAZZI Parâmetros selecionados rectangular modelos tensão da bateria carregador de entrada..

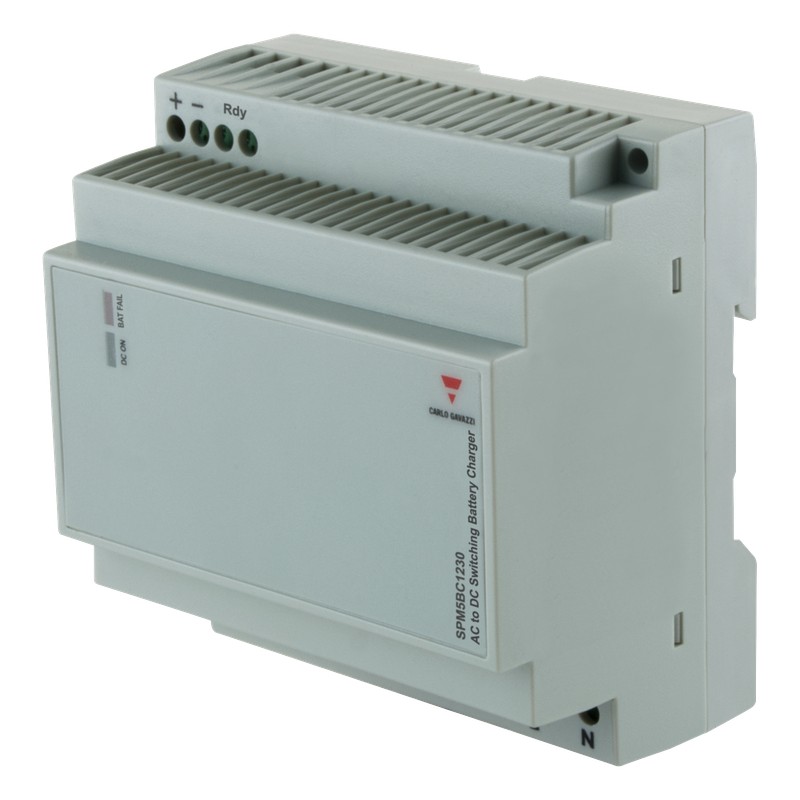

LowProfile Fonte De Alimentação De Comutação
TypeSPM5BC
DIN RailMounting
• Entrada Universal de 90~264 VAC
• Proteção contra curto-circuito
• Interna do filtro de entrada
• Carregador para baterias de chumbo-ácido
• Protecção de polaridade da bateria
• Instalação em Trilho DIN
Descrição Do Produto
Chave de ordenação SPM 5 BC 12 X 30
O SPM5BC carregadores de bateria são uma gama de unidades de fonte de alimentação com carga de baterias de chumbo-ácido optimizar o seu desempenho e duração. Com base no modo de comutação de tecnologia, eles produzem uma saída
tensão estabilizada a um determinado valor, mesmo quando não está sendo cobrado. Feita em plástico de baixo perfil de habitação eles apresentam Universal input90~264VAC, integrado proteção contra curto-circuito e a bateria protecção de polaridade.
Série
Número de DIN módulo de Recurso (BC=Carregador de Bateria) tensão de Saída
Potência de saída
Recursos opcionais
Aprovações
Saída Performances
MODELO NÃO. TENSÃO DE ENTRADA
POTÊNCIA DE SAÍDA
TENSÃO DE SAÍDA
CORRENTE DE SAÍDA
FEP. (min.)
FEP. (typ.)
Saída Única De Modelos De
SPM5BC 1230 90~264 VAC 34 WATTS +13.6 VDC2.5 DE 84%86% SPM5BC 2430 90~264 VAC 34 WATTS+ 27.2 VDC1.25 A86%88% SPM5BC 1260 90~264 VAC61 WATTS +13.6 VDC4.5 DE 84%86% SPM5BC 2460 90~264 VAC68 WATTS + 27.2 VDC 2,5 A 86% 88%
Os Dados de saída, Todas as especificações estão atnominal valores, fullload, 25°Cunless caso contrário notado
Regulamento da linha de± 1% da Carga regulamento ±1% de carga Mínima de 0% tempo (plena carga resistiva)
Vi nom, Io nom1800ms
Transiente de tempo de recuperação, 2ms de Ripple e ruído 100mVpp tensão de Saída precisão de ±1% de coeficiente de Temperatura ±0,03°C sem soltar, até timeVi= 10ms 115VAC
Vi= 230VAC 30ms
Tensão de tempo de queda (I0nom, Vi nom) 150 ms
Tensão o tempo de elevação
Vi nom, Io nom (plena carga resistiva) 150 ms
Tensão reversa
12V Model18VDC
24V Model35VDC
DC indicador de limite no início (LED Verde)
(Vi nom, Io nom) 12V Model7-9VDC
24V Model13-18VDC
1Specifications estão sujeitos a alteração sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 29/02/2012
