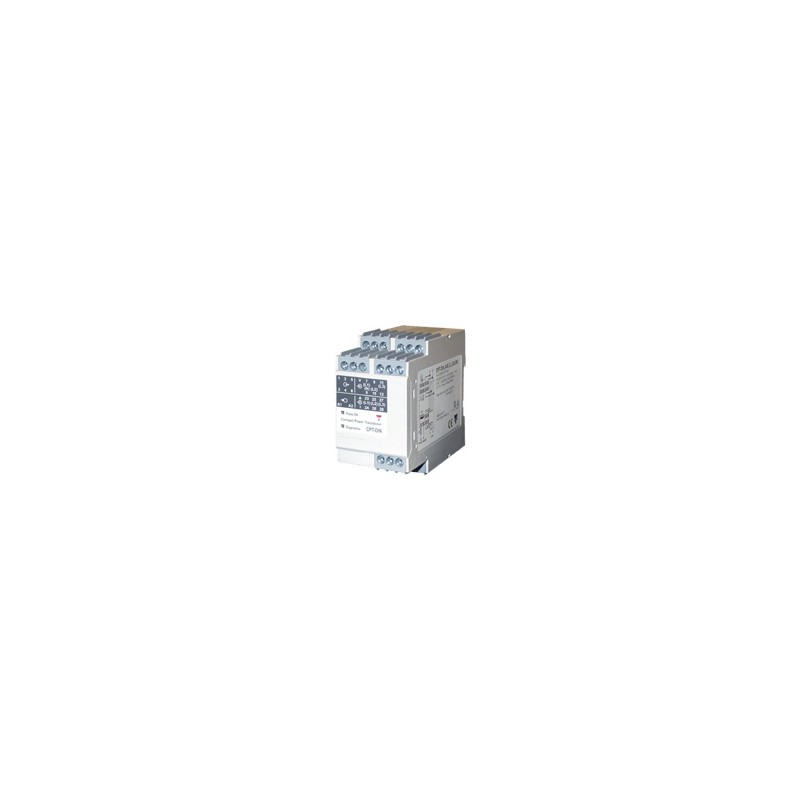

Gestão de energia Potência Compacta Tipo de Transdutor CPT-DIN "versão Básica"
• Porta serial RS232 no pedido
• Alarmes (apenas da porta de comunicação serial) VLN, Um
• Classe 2 (energia ativa)
• Classe 3 (energia reativa)
• Precisão de ±0,5 F. S. (tensão/corrente)
• Transdutor de Energia compacto
• Instantâneo variáveis formato de dados: de 4 dígitos
• Energias formato de dados: 8+1 dígito
• Variáveis de sistema e medições de fase: W, Wdmd, Wdmdmax, var, VA, VAdmd, PF, V, a, UM, Admd, Amax, Admd max, Hz
• Energia medições: kWh e kvarh
• Contador de horas (5+2 DGT)
• TRMS de medição. do distorcida ondas senoidais (tensões/correntes)
• Fonte de alimentação: 90 a 260VAC/DC, e de 18 a 60VAC/DC
• Grau de proteção (frente): IP20
• Dimensões: 45x83.5x98.5mm
• RS422/485 porta serial
Descrição Do Produto
Como encomendar CPT-DIN AV5 3 HS1 BX
3-fase de energia compacto transdutor. Particularmente recomendada para as medições das principais variáveis elétricas.
Moradia para trilho DIN montagem-
ing, grau de proteção IP20 padrão, e RS485 ou RS232 porta serial. Parâmetros programáveis por meio de CptBSoft.
A Variedade de modelos de Sistema de código de
Fonte de alimentação Saídas de Opção
Como encomendar
CptBSoft-kit
Seleção Do Tipo De
CptBSoft: software para programar os parâmetros do transdutor e ler a energia e o instantâneo variáveis. O kit inclui o cabo de comunicação.
Intervalo de códigos
AV5: 400/(690)VL-L/5(6)AAC VL-N: 185 V 460 V VL-L: 320 V 800 V
AV6: 120/(208)VL-L/5(6)AAC VL-N: 45 V a 145 V
VL-L: 78 V a 250 V corrente de Fase: 0.03 Um para 6A corrente de Neutro: 0.09 para 6A
Sistema
3 :1, 2 ou 3 fases, balanceada e equilibrada de carga, com ou sem neutro
1 :1-3-fase, balanceamento de carga (*)
Fonte de alimentação
L: de 18 a 60VAC/DC
H: 90 a 260VAC/DC
(*)Atenção:o 3-medição de fase é realizada como uma atual e uma fase para neutro medição de tensão.
Saídas
S1: porta RS485
S2: porta RS232
Opções
BX: características Básicas
Inputspecifications
Avaliado entradas
Current3 (transformadores de corrente) Voltage4
Precisão (RS485/RS232)com CT=1 e VT=1 AV5: (@25°C ±5°C, R. H. ≤60%)1150W-VA-var, FS:230VLN,
400VLL AV6: 285W-VA-var, FS: 57VLN, 100VLL
Corrente de 0,25 para 6A: ±(0.5% FS +1DGT)
0.03Ato0.25A:±(0.5%FS+7DGT) Neutro current0.25 para 6A: ±(1,5% FS +1DGT)
0.09Ato0.25A:±(1,5% FS+7DGT)
Fase-fase tensão de ±(1,5% FS + 1DGT) Fase-neutro-tensão ±(0.5% FS + 0.1 DGT) Ativa e potência Aparente,0,25 a 6A: ±(1%FS +1DGT)
De 0,03 A 0,25 A: ±(1%FS+5DGT)
A potência reativa de 0,25 para 6A: ±(2% FS +1DGT)
De 0,03 A 0,25 A: ±(2% FS +5DGT) energia Ativa Classe 2 (I start up: 30mA) Reativa energyClass 3 (I start up: 30mA) Frequência de±0,1 Hz (48 a 62Hz)
Erros adicionais
Umidade≤0.3% FS, de 60% a 90% RH
O desvio de temperatura≤ 200ppm/°C
Amostragem rate1400 amostras/s @ 50Hz
1700 amostras/s @ 60Hz
Medição de tempo de atualização 700ms
Medição de formato
Instantânea variables4 DGT (Max indicação: 9999) Energias 9 DGT (Max indicação:
999 999 99.9)
Contador de horas de 7 DGT (Max. indicação:
9 999 9.99)
As especificações estão sujeitas a alterações sem noticeCPT-DINBDS080610 1
