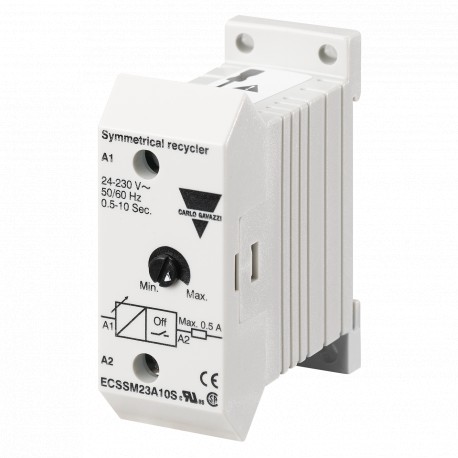

ECSSM23B1M CARLO GAVAZZI Estática SINAL DE ENTRADAS DE SAÍDA Outros 6 s 60 s de montagem em trilho DIN (22,5..

Temporizadores
Reciclador Simétrico
Tipo ECS
• Fail-safe conexão de dois fios
• Baixo custo
• Multi-voltagem: 24-230 VAC
• 2 tipos:Recycler (Começar) Reciclador (Início)
• Intervalo de tempo: 0,5 s - 10 m
• Botão-de tempo ajustável definição
• Saída: SCR 10-500 mA (parafusos) e SCR 10-700mA (Fast-ON)
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 22,5 mm pequenas Euronorm habitação
PARAFUSO FASTON
Descrição Do Produto
Chave De Ordenação
ECS S M23 UM 10S F
Pequeno, de baixo custo monofunc - ção timer com tempo ajustável de configuração. 2-conexão de fio fácil e seguro de usar (veja o diagrama). Para montagem em trilho DIN ou diretamente no sur-
Seleção Do Tipo De
a face do parafuso. O timer é usado e.g. withindustrial relés ou 3-fase de contatores.
Função habitacional Pequenas E Saída de linha
Fonte de alimentação
Tipo
Intervalo de tempo
Rápido e fácil conexão
MountingOutputTime rangeConnection de Alimentação: 24 - 230 VAC
Para trilho DIN SCR0.5 - 10 sScrews ECS S M23 UM 10S (OFF)
ou por parafuso ECS S M23 B 10S (EM) SCR0.1 - 1 m Parafusos ECS S M23 UM 1M(OFF)
ECS S M23 B 1M(EM) SCR1 - 10 mScrews ECS S M23 UM 10M(OFF)
ECS S M23 B 10M(EM)
Para trilho DIN SCR0.5 - 10 sFast-ONECS S M23 UM 10S F(OFF)
ou por parafuso ECS S M23 B 10S F () SCR0.1 - 1 m de Fast-ONECS S M23 1 m F (OFF)
ECS S M23 B 1M F () SCR1 - 10 mFast-ONECS S M23 UM 10M F (OFF)
ECS S M23 B 10M F ()
Tempo SpecificationsOutput Especificações
Os intervalos de tempo
10 S0.5 - 10 s
1 M0.1 - 1 m
10 M1 - 10 m
Intervalo de tempo accuracyMax. definição: tempo real
≥ max. defina o tempo
min. definição: tempo real
≤ min. defina o tempo
Precisão de repetição ≤ 0.2%
Horário de variação
Dentro nominal da fonte de alimentação ≤ 0.1%/V
temperatura ambiente e a temperatura ≤ 0.2%/°C
OutputSCR
Corrente de saída
Corrente de carga máxima
(terminais de parafuso)500 mA (Fast-ON) 700 m
Corrente máxima de 100 ms
(terminais de parafuso)5.5 (Fast-ON) 7
Carga mínima current10 m
A corrente de fuga≤ 3,5 mA @ 230 V
typ.: 2 m
Queda de tensão≤ 8 VAC
Taxa De T /T
T
typ.: 5 VAC @ 50 mA
Repor
OFF ON
1 ≤OFF
TONELADAS
≤ 1.1
Especificações Da Fonte
Hora de saída e interrupção da fonte de Alimentação
≥ 200 ms
Poder supplyOvervoltage gato. III (IEC 60664) tensão Nominal de operação(IEC 60038)
24-230 VAC, -10/+15% tensão Nominal de isolamento Nenhum
As especificações estão sujeitas a alterações sem aviso prévio (24.07.06)1
