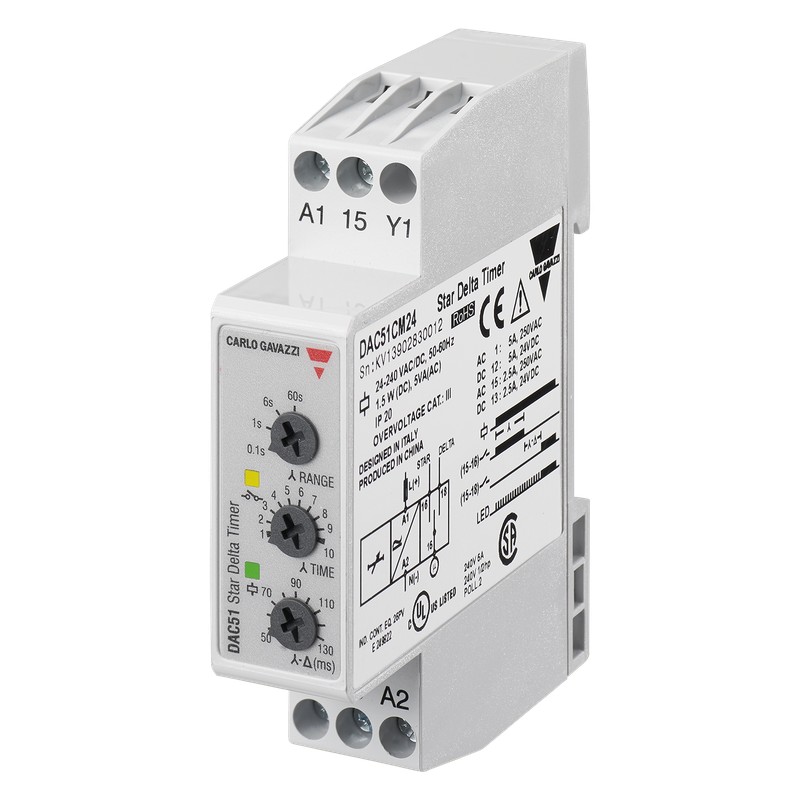

DAC51CM24 CARLO GAVAZZI parâmetros de função selecionada Star-delta sinal de saída 1 relé Outras INSUMOS 0,1..

Temporizadores
StarDelta Timer
Tipo DAC51
• Intervalo de tempo (Estrelas): 0,1 a 600 s
• Intervalo de tempo (Estrela-Delta): de 50 a 130 ms
• Botão de seleção de estrelas intervalo de tempo
• Botão de tempo ajustável definição
• Início automático
• Repetibilidade: ≤ 0.2%
• Saída: 5 UM relé SPDT com neutro centro de posição
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022
• 17.5 mm Din-rail de habitação (DIN 43880)
• LED de indicação do status do relé e alimentação
Descrição Do Produto
Chave de ordenação DAC 51 C M24
Estrela-delta controlrelay com dois intervalos de tempo ajustáveis: Star função(0,1 a 600 s) andstartodeltafunction (50 a 130 ms).
Habitação 17.5 mm de largura adequados para montagem em trilho DIN. Se encaixa em M36 tampa.
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
Seleção Do Tipo De
Montagem OutputHousing de Alimentação: 24 a 240 VAC/DC
Para trilho DIN SPDT relayMini-D DAC 51 C M24
com o neutro do centro de posição
TimeSpecificationsOutput Especificações
Os intervalos de tempo (estrelas)
Botão selectable0.1 para 1 s
1to 10 s
6to 60 s
60to 600s
Estrela-delta delay50 130 ms
Neutro centro de posição entre estrela e delta posição
Definição da precisão ≤ 5% Repetibilidade ≤ 0,2% De variação de Tempo
Dentro nominal da fonte de alimentação ≤ 0.05%
Dentro temperatura ambiente ≤ 0.2%
Repor
Tempo e relayPower interrupção do fornecimento
≥ 200 ms
OutputSPDT relé de neutro centro de posição
Nominal de isolamento voltage250 VAC (RMS)
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 1 5 A @250 VCA VCC 12 5 A @24 VDC
Pequenas cargas indutivas CA 15 2.5 A @250 VCA VCC 13 2.5 @24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica ≥ 105 operações
(em 5 A, 250 V, cos ϕ = 1)
Freqüência de operação< 7200 operações/h
Força dieléctrica
Dielétrico voltage2 kVAC (RMS) de resistência a impuso Nominal
voltage4 kV (1.2/50µs)
Especificações Da Fonte
Poder supplyOvervoltage gato. III tensão Nominal de operação(IEC 60664, IEC 60038) através de terminais A1 e A2
M24: 24 a 240 VAC/DC
+10% -15%, 45 a 65 Hz
Tensão de interrupção≤ 10 ms
Potência de operação nominal
AC Supply5 VA DC Supply1.5 W
As especificações estão sujeitas a alterações sem aviso prévio (20.06.07)1
