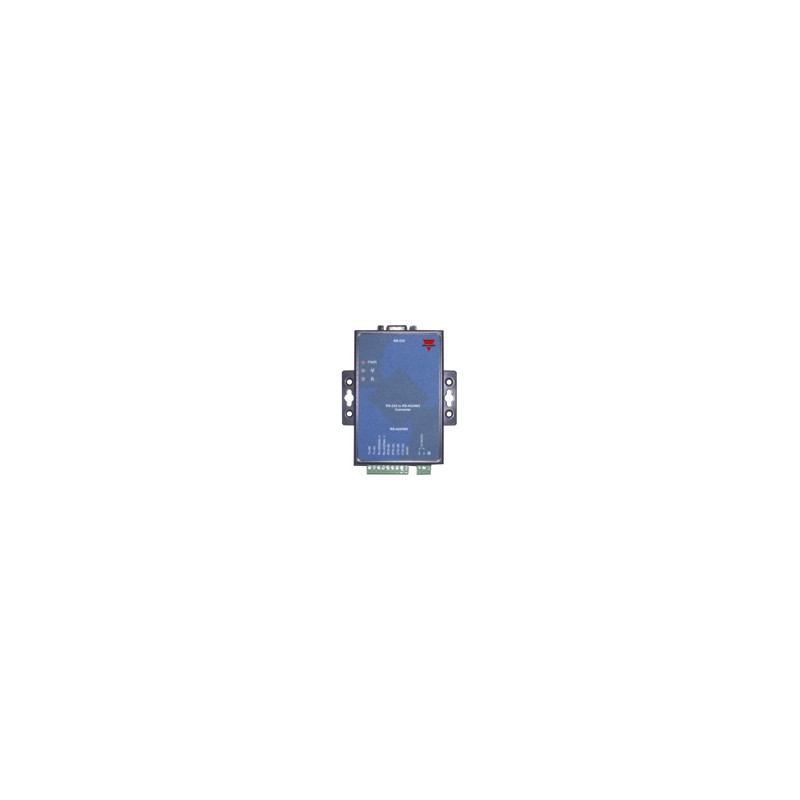

Tipo de SIU-PC2
• Comunicação Serial adaptador de linha
• RS232 para RS422 conversão com RTS/CTS suporte
• RS232 para 2/4 fios RS485 conversão
• Plug-in do bloco de terminais com parafuso para fácil RS422/485 fiação
• Grau de proteção IP 30
• 2kV isolamento entre a entrada/saída (opção eu só)
• Fonte de alimentação e comunicação de status de LED
• Errado-linha-de ligação de proteção
• Cigarro tamanho do pacote
• Parede e montagem em trilho DIN
Descrição Do Produto
Como orderSIU PC2I
SIUPC2isanRS-232to RS-422/485 conversor designedforusers que precisam de uma classe industrial interface de conversão do produto para estender RS-232 distância de transmissão e aumentar a capacidade de rede. Sua superiorindustrial applica-
ção do projeto, que inclui montagem em Trilho DIN, bloco de terminais da fiação externa do bloco de terminais de potência e isolação óptica para proteção do sistema (opção "I"), faz SIUPC2 adequado para uso crítica em ambientes industriais.
Modelo
Isolamento
Seleção Do Tipo De
Fonte especificação
Isolamento
none: não isolado
Eu: 2kV isolamento entre entrada/saída
Fonte de alimentação CC de 12 a 30 vcc (terminal de parafuso do bloco)
Poder-em indicationLED, vermelho
Poder consumption3.4W
4.68 W (opção)
AC/DC adaptador de alimentação Não incluídas
Entrada/Saída especificações
RS232
-Fluxo de dados indicationLED, verde
Tipo de ENTRADA/SAÍDA Connector9-pólo feminino
RS485/RS422
-Fluxo de dados indicationLED, amarelo
Tipo de ENTRADA/SAÍDA
ConnectorDetachable bloco de terminais com parafuso
O modo de trabalho de 4 fios RS422 (com RTS, CTS), de 2 fios RS485, de 4 fios RS485, DIP-switch selecionável
Linha biasNot disponível
Terminação de linha em RS232 e RS485, DIP-switch selecionável
Nós e distância máxima
1unit de carga de até 32 (1000m)
1/5 unidade loadup 160 (1000m)
1/8 unidade loadup 247 (1000m)
Isolation2kV entre poder/entrada/saída(opção eu só)
Protecção
Proteção reversa V+ e V - proteção reversa
Sobre a corrente protectionProtection para 2 sinais de curto-circuitados entre si
Surto protection15kV ESD para sinais de série
As especificações estão sujeitas a alterações sem aviso prévio SIUPC2 DS ENG 1802081
