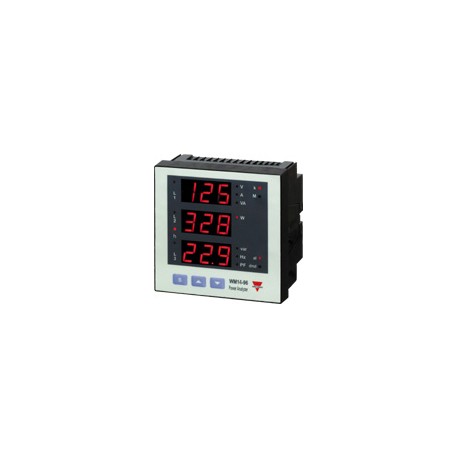

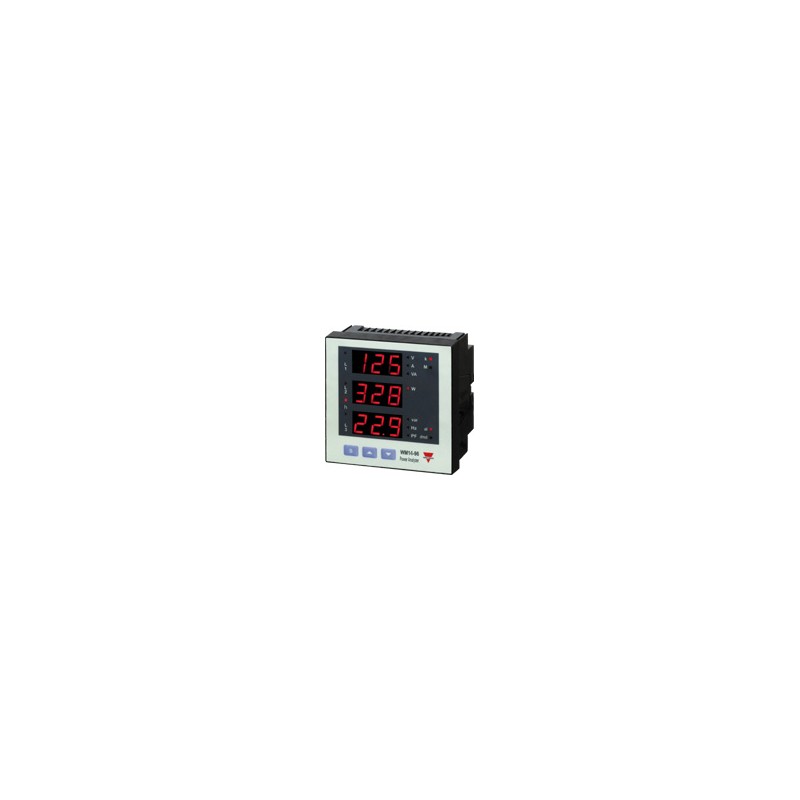

WM1496AV53HDG CARLO GAVAZZI Analisadores função de potência Power Panel MONTAGEM 90 a 260V AC / DC DIGITAL S..

Gestão De Energia
Power Analyzer
Tipo WM14-96 "Profibus DP"
• Grau de proteção (frente): IP65
• Frontal dimensões: 96x96mm
• Classe 1 (energia ativa)
• Classe 2 (energia reativa)
• Precisão de ±0,5 F. S. (tensão/corrente)
• Power analyzer
• Visualização instantânea de variáveis: 3x3 dígitos
• Display de energias: 8+1 dígito
• Variáveis de sistema e medições de fase: W, Wdmd, var, VA, VAdmd, PF, V, a, UM, Admd, Hz
• Amax, Admd max, Wdmdmaxindication
• Energia medições: kWh e kvarh
• Contador de horas (5+2 DGT)
• TRMS de medição. do distorcida ondas senoidais (tensões/correntes)
• Galvanicamente isolados entradas de medição
• Profibus DP-V0 porta serial
• Alarmes (visual apenas) VLN, Um
• Fonte de alimentação: 90 a 260VAC/DC
Descrição Do Produto
Como orderWM14-96AV5 3 H DGX
3-phase power analyzer com built-in tecla de programação - pad. Particularmente recomendada para apresentar as principais variáveis elétricas.
A carcaça para montagem em painel, (frente) grau de proteção IP65 e Profibus DP porta de comunicação.
A Variedade de modelos de Sistema de código de
Fonte de alimentação
Opção
Seleção Do Tipo De
Intervalo de códigos
AV5: 380/660VL-L/5(6)AAC VL-N: 185 V 460 V VL-L: 320 V 800 V
AV6: 120/208VL-L/5(6)AAC VL-N: 45 V a 145 V
VL-L: 78 V a 250 V corrente de Fase: 0.03 Um para 6A corrente de Neutro: 0.09 para 6A
Sistema
3 :1-2-3-fase, balanceada/não balanceada de carga,com ou sem neutro
Fonte de alimentação
H: 90 a 260VAC/DC
Opções
DG:Profibus DP + galvânica isolados entradas de medição
Inputspecifications
Avaliado entradas
3
Tensão de 4
Precisão (exibir, RS485) com CT=1 e VT=1 AV5: (@25°C ±5°C, R. H. ≤60%)1150W-VA-var, FS:230VLN,
400VLL AV6: 285W-VA-var, FS:57VLN, 100VLL
Corrente de 0,25 para 6A: ±(0.5% FS +1DGT)
0.03Ato0.25A:±(0.5%FS+7DGT) Neutro current0.25 para 6A: ±(1,5% FS +1DGT)
0.09Ato0.25A:±(0.5%FS+7DGT) Fase-fase tensão de ±(1,5% FS +1 DGT)
Fase-neutro-tensão ±(0.5% FS + 1 DGT)
Ativa e potência Aparente de 0,25 para 6A: ±(1% FS +1DGT)
De 0,03 A 0,25 A: ±(1% FS
+5DGT)
A potência reativa de 0,25 para 6A: ±(2% FS +1DGT)
0.03Ato0.25A:±(2%FS +5DGT) energia Ativa Classe 1 (start up "I": 30mA) Reativa energyClass 2 (start up "I": 30mA)
Frequência de±0,1 Hz (48 a 62Hz)
Erros adicionais
Umidade≤0.3% FS, de 60% a 90% RH
O desvio de temperatura≤ 200ppm/°C
Amostragem rate1400 amostras/s @ 50Hz
1700 amostras/s @ 60Hz
Atualização do Display time700ms
Exibir
TypeLED, 14mm
Leitura instantânea. var.3x3 DGT
Leia-as para as energias 3+3+3 DGT (Max indicação:
999 999 99.9)
Leia-as para o contador de horas 1+3+3 DGT (Max. indicação:
9 999 9.99)
MeasurementsCurrent, tensão, potência, fator de potência, frequência, energia, TRMS de medição de ondas distorcidas.
Tipo de acoplamento Direto
As especificações estão sujeitas a alterações sem noticeWM14-96PDS 080906 1
