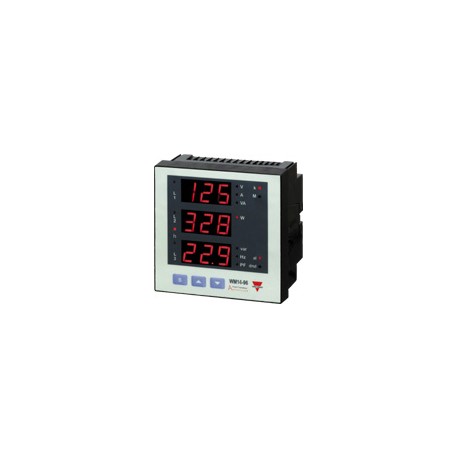

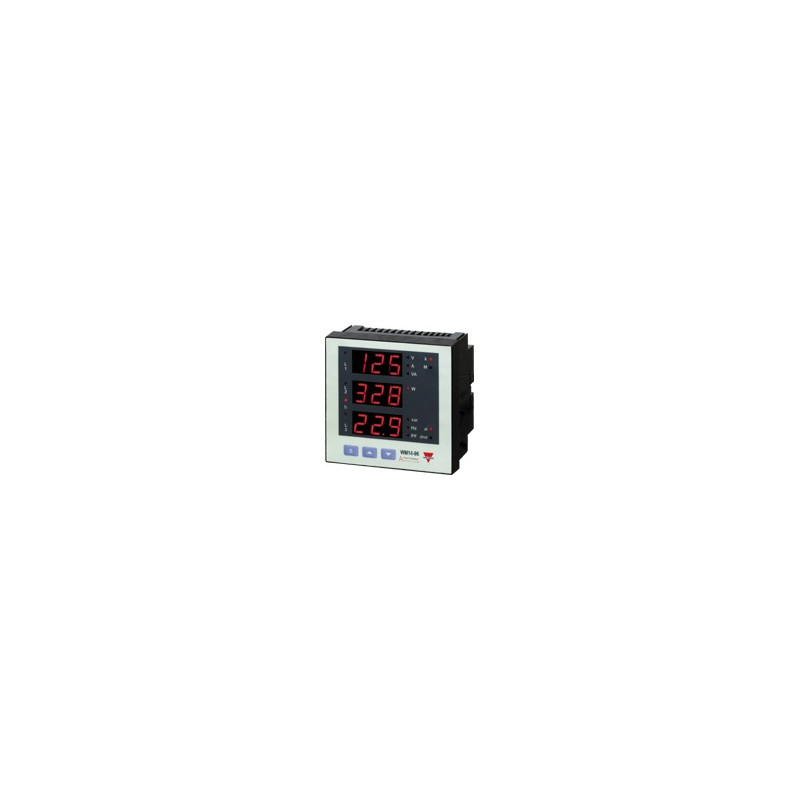

WM1496AV63HR2XXAX CARLO GAVAZZI Analisadores função de potência Power Panel MONTAGEM 90 a 260V AC / DC saída..

Gestão De Energia
Power Analyzer
Tipo WM14 96 "versão Avançada"
• Grau de proteção (frente): IP65
• 2 saídas digitais
• 16 livremente configurável alarmes com E/OU lógica conectável com até 2 saídas digitais
• RS422/485 saída serial (MODBUS-RTU), o iFIX SCADA
compatibilidade
Descrição Do Produto
• Classe 1 (kWh), Classe 2 (kvarh)
• Precisão de ±0,5 F. S. (tensão/corrente)
• Power Analyzer
• Instantâneo variáveis de leitura: 3 DGT
• Energias de leitura: 8+1 DGT
• Variáveis de sistema: VLL, VLN, Um Admd max, VA, VAdmd, VAdmd max, W, Wdmd, Wdmdmax, var, PF, Hz, FÁCIL
• Fase única variáveis: VLL, VLN, VLN min, VLN max, Um, Amin, Amax, Admd, VA, W, Wdmd, Wmax, var, PF, PFmin
• Análise harmônica (FFT) até o 15thharmonic (cur-
aluguel e tensão)
• Quatro quadrantes medição de potência
• Energia medições: total e parcial kWh e kvarh
• Contador de horas (5+2 DGT)
• TRMS de medição. do distorcida ondas senoidais (tensões/correntes)
• Fonte de alimentação Universal de 90 a 260 VCA/CC, de 18 a 60 VAC/DC
• Frontal dimensões: 96x96mm
• Tensão de assimetria, sequência de fase, a fase de perda de controle
Como orderWM14-96AV5 3 H R2 S1 AX
3-fase avançada da alimentação com analisador de programação integrada chave-pad. Particularmente recomendada para a medição das principais variáveis elétricas.
A carcaça para montagem em painel, com porta de comunicação RS485 ou de pulso e/ou saídas de alarme.
A Variedade de modelos de Sistema de código de
Fonte de alimentação
Saída 1
Saída 2
Opção
Seleção Do Tipo De
Intervalo de códigos
AV5: 380/660VL-L/1/5(6)AAC VL-N: 185 V 460 V
VL-L: 320 V 800 V
AV6: 120/208VL-L/1/5(6)AAC VL-N: 45 V a 145 V
VL-L: 78 V a 250 V
Sistema
3 :1, 2 ou 3 fases, equilíbrio/desequilíbrio da carga, com ou sem neutro
Fonte de alimentação
Saída 1
R2: 2-saídas de relé
O2: 2-saídas de colector aberto
Saída 2
XX: Nenhum
S1: RS485/RS422 porta
Opções
Fase atual: 0.03 Um para 6A
Corrente de neutro: 0.09 Um para 6A
L: de 18 a 60 VCA/VCC
H: 90 a 260 VCA/VCC
AX: funções avançadas
Inputspecifications
Avaliado inputsSystem tipo: 3 - fase
Current3 (shunts) Voltage4
Precisão (exibir, RS485) com CT=1 e VT=1 AV5: (@25°C ±5°C, R. H. ≤60%)1150W-VA-var, FS:230VLN,
400VLL AV6: 285W-VA-var, FS:57VLN, 100VLL
Corrente de 0,25 para 6A: ±(0.5% FS +1DGT)
0.03Ato0.25A:±(0.5%FS+7DGT) Neutro current0.25 para 6A: ±(1,5% FS +1DGT)
0.09Ato0.25A:±(1,5% FS+7DGT)
Fase-fase tensão de ±(1,5% FS +1 DGT)
Fase-neutro-tensão ±(0.5% FS + 1 DGT)
Ativa e potência Aparente,0,25 a 6A: ±(1% FS +1DGT)
De 0,03 A 0,25 A: ±(1% FS
+5DGT)
A potência reativa de 0,25 para 6A: ±(2% FS +1DGT)
De 0,03 A 0,25 A: ±(2% FS
+5DGT)
Energia activa Classe 1 (corrente de partida: 30mA) Reativa energyClass 2 (corrente de partida: 30mA) Frequência de±0,1 Hz (48 a 62Hz) distorção Harmônica ±3% F. S. (até o 15º harmônico)
(F. S.: 100%)
As especificações estão sujeitas a alterações sem noticeWM14 96 UM DS ENG2305081
