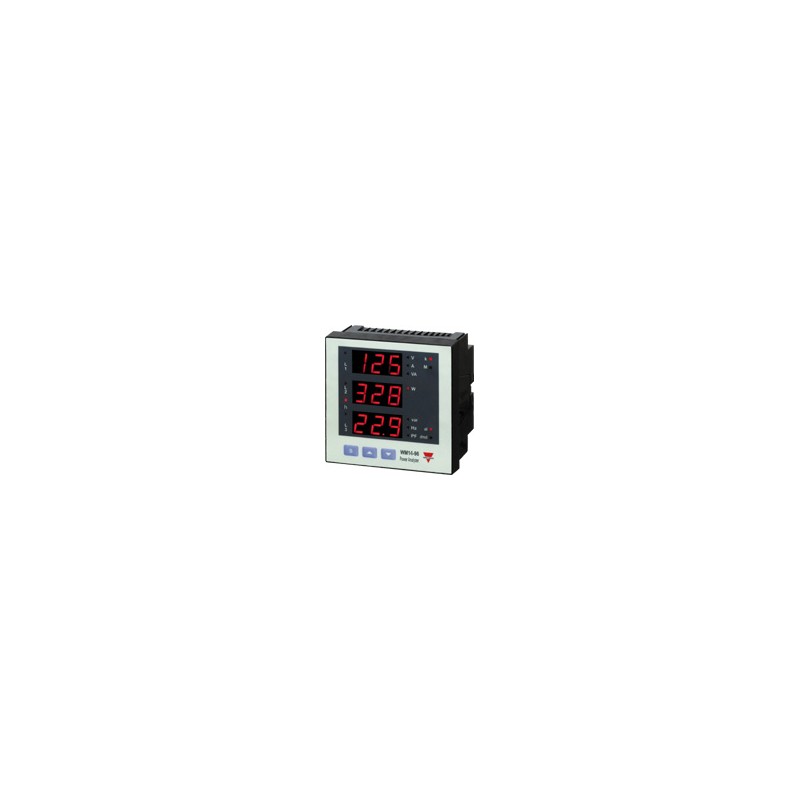

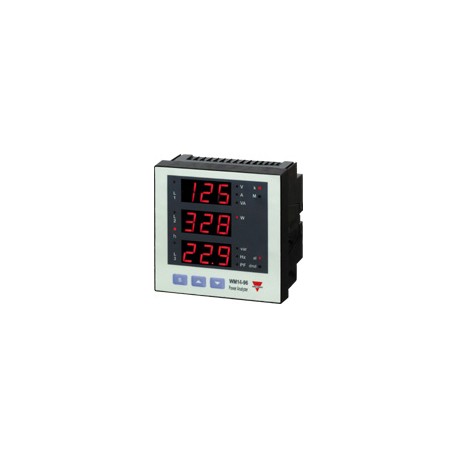

WM1496AV53BPG CARLO GAVAZZI Saída 48VCA PODER OUT DIGITAL DC (coletor aberto) Tipo de entrada 3 fase de cone..

Gestão De Energia
Power Analyzer
Tipo WM14-96 "Versão Básica"
• Classe 1 (energia ativa)
• Classe 2 (energia reativa)
• Precisão de ±0,5 F. S. (tensão/corrente)
• Power analyzer
• Visualização instantânea de variáveis: 3x3 dígitos
• Display de energias: 8+1 dígito
• Variáveis de sistema e medições de fase: W, Wdmd, var, VA, VAdmd, PF, V, a, UM, Admd, Hz
• Amax, Admd max, Wdmdmaxindication
• Energia medições: kWh e kvarh
• Contador de horas (5+2 DGT)
• TRMS de medição. do distorcida ondas senoidais (tensões/correntes)
• Fonte de alimentação: 24V, 48V, 115V, 230V, 50-60Hz 18 a 60VDC
• Opcional dupla saída de pulso
• Alarmes (visual apenas) VLN, Um
• Opcional galvanicamente isolados entradas de medição
Descrição Do Produto
• Grau de proteção (frente): IP65
• Frontal dimensões: 96x96mm
• Opcional RS422/485 porta serial
Como encomendar WM14-96 AV5 3 D PGX
3-phase power analyzer com built-in tecla de programação - pad. Particularmente recomendada para apresentar as principais variáveis elétricas. A carcaça para montagem em painel,
(frente) grau de proteção IP65, e opcional RS485 porta serial ou duplo pulso out - put. Parâmetros programáveis por meio de CptBSoft.
A Variedade de modelos de Sistema de código de
Fonte de alimentação
Opção
Como encomendar
CptBSoft
Seleção Do Tipo De
CptBSoft (compatível apenas com S ou SG opções): software para programar os parâmetros de trabalho do power analyzer e ler a energia e o instantâneo variáveis.
Intervalo de códigos
AV5: 380/660VL-L/5(6)AAC VL-N: 185 V 460 V VL-L: 320 V 800 V
AV6: 120/208VL-L/5(6)AAC VL-N: 45 V a 145 V
VL-L: 78 V a 250 V corrente de Fase: 0.03 Um para 6A corrente de Neutro: 0.09 para 6A
Inputspecifications
Avaliado entradas
Sistema
3 :1-2-3-fase, balanceada/não balanceada de carga,com ou sem neutro
Fonte de alimentação
UM: 24VAC
-15 a+10%, 50-60Hz
B: 48VAC
-15 a+10%, 50-60Hz
C: 115VAC
-15 a+10%, 50-60Hz
D: 230VAC
-15 a+10%, 50-60Hz
3:18 a 60VDC (não disponível no caso de SG ou PG opções)
Opções
X: Nenhum
S: porta RS485
SG:RS485+galvânica isolados measurig entradas
PG:Dupla saída de pulso+ galvanicamente isolados entradas de medição.
0.03Ato0.25A:±(2%FS +5DGT)
Atual "X-S opções" 3 (não-isolados uns dos outros)
Atual "SG-PG opções"3 (isolados uns dos outros) Voltage4
Precisão (exibir, RS485) com CT=1 e VT=1 AV5: (@25°C ±5°C, R. H. ≤60%)1150W-VA-var, FS:230VLN,
400VLL AV6: 285W-VA-var, FS:57VLN, 100VLL
Corrente de 0,25 para 6A: ±(0.5% FS +1DGT)
0.03Ato0.25A:±(0.5%FS+7DGT) Neutro current0.25 para 6A: ±(1,5% FS +1DGT)
0.09Ato0.25A:±(0.5%FS+7DGT) Fase-fase tensão de ±(1,5% FS +1 DGT)
Fase-neutro-tensão ±(0.5% FS + 1 DGT)
Ativa e potência Aparente,0,25 a 6A: ±(1% FS +1DGT)
De 0,03 A 0,25 A: ±(1% FS
+5DGT)
A potência reativa de 0,25 para 6A: ±(2% FS +1DGT)
Energia activa "X-S opção" Classe 2 (start up "I": 30mA) energia Reativa "X-S opção"Classe 3 (start up "I": 30mA) energia Ativa "SG-PG opt." Classe 1 (start up "I": 30mA) energia Reativa "SG-PG opt." Classe 2 (start up "I": 30mA) Frequência de±0,1 Hz (48 a 62Hz)
Erros adicionais
Umidade≤0.3% FS, de 60% a 90% RH
O desvio de temperatura≤ 200ppm/°C
Amostragem rate1400 amostras/s @ 50Hz
1700 amostras/s @ 60Hz
Atualização do Display time700ms
Exibir
TypeLED, 14mm
Leitura instantânea. var.3x3 DGT
Leia-as para as energias 3+3+3 DGT (Max indicação:
999 999 99.9)
As especificações estão sujeitas a alterações sem noticeWM14 96 DS ENG2005081
