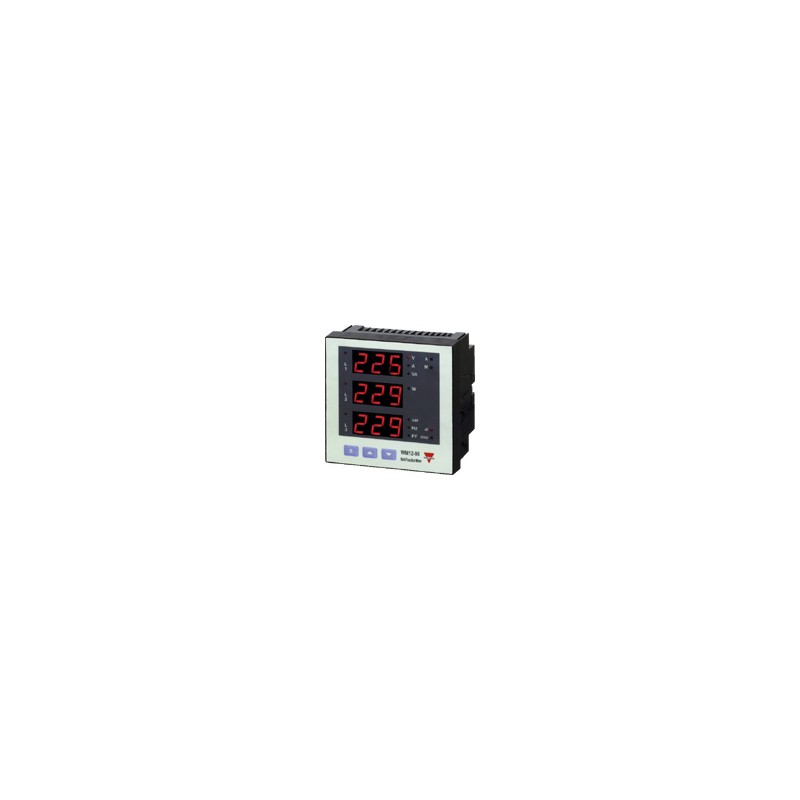

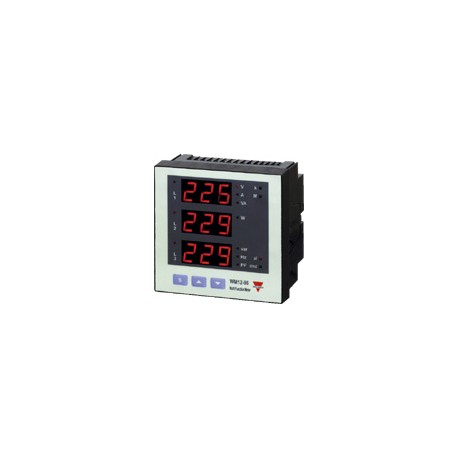

WM1296AV53DX CARLO GAVAZZI Medidores multifuncionais selecionados parâmetros da função de montagem Panel 230..

Gestão de energia Multifuncional Tipo de indicador WM12-96
• Precisão de ±0,5 F. S. (tensão/corrente)
• Indicador multifunções
• Visualização instantânea de variáveis: 3x3 dígitos
• Variável de sistema e medições de fase: W, Wdmd, var, VA, VAdmd, PF, V, a, UM, Hz
• Amax, Wdmdmaxindication
• TRMS de medição. do distorcida ondas senoidais (tensões/correntes)
• Fonte de alimentação: 24V, 48V, 115V, 230V, 50-60Hz 18 a 60VDC
• Grau de proteção (frente): IP65
• Frontal dimensões: 96x96mm
• Opcional RS422/485 saída serial
• Alarmes (visual apenas) VLN, Um
Descrição Do Produto
Como orderWM12-96 AV5 3 D XX
3-fase multifunções indicador de alimentação com built-in tecla de programação-pad. Particularmente recomendada para dis - jogando as principais variáveis elétricas.
A carcaça para montagem em painel, (frente) grau de proteção IP65 como padrão e opcional RS485 serial de saída.
A Variedade de modelos de Sistema de código de
Fonte de alimentação
Opção
Seleção Do Tipo De
Intervalo de códigos
AV5: 380/660VL-L/5(6)AAC VL-N: 185 V 460 V VL-L: 320 V 800 V
AV6: 120/208VL-L/5(6)AAC VL-N: 45 V a 145 V
VL-L: 78 V a 250 V corrente de Fase: 0.03 Um para 6A corrente de Neutro: 0.09 para 6A
Inputspecifications
Sistema
3 :1-2-3-fase, a carga desequilibrada, com ou sem neutro
Fonte de alimentação
UM: 24VAC
-15 a+10%, 50-60Hz
B: 48VAC
-15 a+10%, 50-60Hz
C: 115VAC
-15 a+10%, 50-60Hz
D: 230VAC
-15 a+10%, 50-60Hz
3:18 a 60VDC
Opções
X: Nenhum
S: saída RS485
Avaliado entradas
Current3 (shunt) Voltage4
Precisão (exibir, RS485) com CT=1 e VT=1 AV5: (@25°C ±5°C, R. H. ≤60%)1150W-VA-var, FS:230VLN,
400VLL AV6: 285W-VA-var, FS:57VLN, 100VLL
Corrente de 0,25 para 6A: ±(0.5% FS +1DGT)
De 0,03 A 0,25 A: ±7DGT Neutro current0.25 para 6A: ±(1,5% FS +1DGT)
Amostragem rate1400 amostras/s @ 50Hz
1700 amostras/s @ 60Hz
Atualização do Display time700ms
Exibir
TypeLED, 14mm de Leitura para o instante. var. 3x3 DGT MeasurementsCurrent, tensão, potência,
fator de potência, frequência de
TRMS de medição de
0.09 Um para 0,25 A: ±7DGT
Tipo de acoplamento
distorcido ondas.
Direto
Fase-fase tensão de ±(1,5% FS +1 DGT)
Fase-neutro-tensão ±(0.5% FS + 1 DGT)
Ativa e potência Aparente,0,25 a 6A: ±(1% FS +1DGT) fator de Potência de 0,03 A 0,25 A: ±(1% FS
+5DGT)
A potência reativa de 0,25 para 6A: ±(2% FS +1DGT)
De 0,03 A 0,25 A: ±(2% FS
+5DGT)
Frequência de±0,1%Hz (48 a 62Hz)
Erros adicionais
Umidade≤0.3% FS, de 60% a 90% RH
O desvio de temperatura≤ 200ppm/°C
Fator de crista < 3, 10A max pico
Impedância de entrada
380/660VL-L (AV5) 1 MΩ ±5%
120/208VL-L (AV6) 453 KΩ ±5%
Atual ≤ 0.02 Ω
Frequência de 48 a 62 Hz
Proteção de sobrecarga
Tensão contínua/current1.2 F. S. Para 500ms: tensão/current2 Onu/36A
As especificações estão sujeitas a alterações sem noticeWM12 96 DS ENG1704081
