EM24DINAV93XO2PFA CARLO GAVAZZI Saída da função parâmetros selecionados Analisador de Potência MID ENTRADA t..

De energia a Gestão de Energia Tipo de Analisador EM24 DIN
• Saída serial RS485 (MODBUS-RTU), o iFIX SCADA compatibilidade
• M-bus porta de comunicação (opção M1)
• Dupline capacidade de comunicação (opção DP)
• Aplicação adaptável de exibição e programação de procedimento (Easyprog função)
• Fácil gerenciamento de conexões
• Certificado de acordo com a Directiva MID (opção PF):
consulte "como encomendar" abaixo
• Outras versões disponíveis (não certificado, opção X):
consulte "como encomendar" na próxima página
• Classe 1 (kWh) de acordo com EN62053-21
• Classe B (kWh) de acordo com EN50470-3
• Classe 2 (kvarh) de acordo com EN62053-23
• Precisão de ±0,5 RDG (tensão/corrente)
• Analisador de energia
• Instantâneo variáveis de leitura: 4 DGT
• Energias/gás/água de leitura: 8 DGT
• Variáveis de sistema: VLL, VLN, Admd max, VA, VAdmd, VAd - md, max, W, Wdmd, Wdmd max, var, PF, Hz, de sequência de Fase.
• Fase única variáveis: VLL, VLN, A, VA, W, var, PF
• Energia medições: total e parcial kWh e kvarh ou com base em 4 diferentes tarifas único medições de fase
• Gás, água fria, água quente, kWh remoto aquecimento medições
• Contador de horas (6+2 DGT)
• TRMS medições do distorcida ondas senoidais (volt - idades/correntes)
• A fonte de alimentação (AV2-AV9 entradas)
• Fonte de alimentação auxiliar (AV5-AV6 entradas)
• 3 entradas digitais para seleção de pauta, DMD sincronização ou de gás/
água (quente-frio) e remoto aquecimento de medição (mediante pedido)
• 2 saídas digitais para que os pulsos ou para alarmes ou como uma mistura deles
• Dimensões: de 4 módulos DIN
• Grau de proteção (frente): IP50
Descrição Do Produto

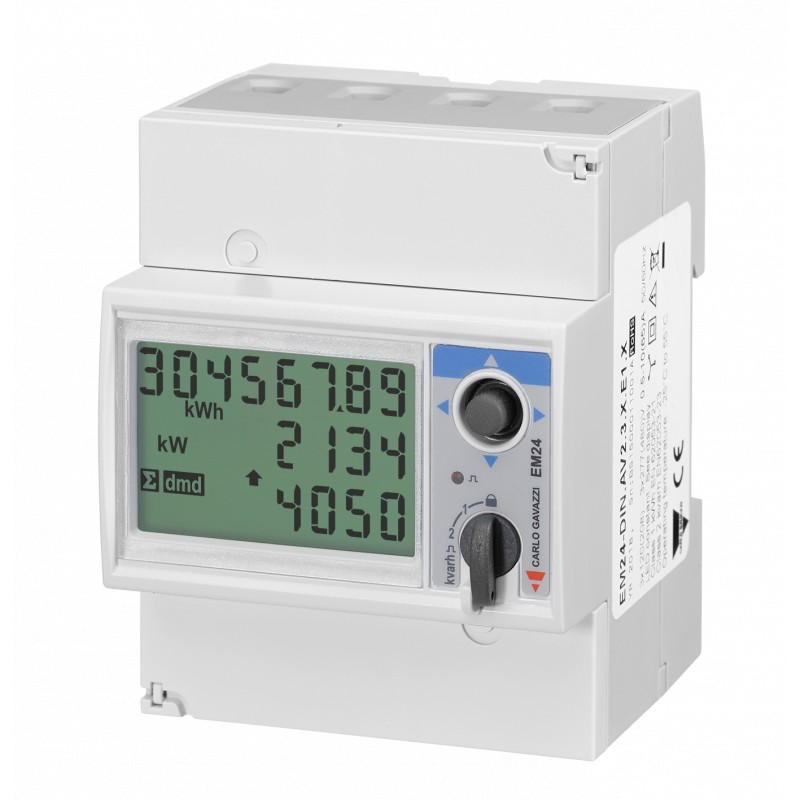

Três fases de energia analisador com built-in de configuração joystickandLCD datadis - playing particularmente indicado para energia ativa e reativa de medição e para a alocação de custos. A habitação para o DIN-
ferroviário mountingwithIP50 (frente) grau de proteção. Conexão direta de até 65A e por meio de externa de corrente e transformadores de potencial.
Além disso, o medidor pode ser
fornecido com saídas digitais, que pode ser tanto para pulso proporcional ao ativo (importados e exportados) e energia reativa beingmea - sured ou foralarm saídas. Em alternativa a RS485
porta de comunicação e de 3 entradas digitais ou Dupline porta e 3 digitalinputsor o M-bus porta de comunicação estão disponíveis como uma opção.
As especificações estão sujeitas a alterações sem aviso prévio EM24 DIN DS260315 1
