EM33DINAV33XXSX CARLO GAVAZZI Medidores função de potência DIN ALIMENTAÇÃO ferroviário Auto-Powered ENTRADA ..

Gestão De Energia
Medidor De Energia
Tipo EM33DIN
• Fácil gerenciamento de conexões
• Certificado de acordo com a Directiva MID (opção PF):
consulte "como encomendar" abaixo
• Outra versão disponível (não certificado, opção X):
consulte "como encomendar" na próxima página
Descrição Do Produto
• Classe 1 (kWh) de acordo com EN62053-21
• Classe B (kWh) de acordo com EN50470-1-3
• Precisão de ±0,5% da LEITURA (tensão/corrente)
• Trifásico do medidor da energia
• Instantâneo variáveis de leitura: 3 DGT
• Energias de leitura: 7 DGT
• Variáveis de sistema: W, sequência de fase.
• Fase única variáveis: A, V
• Energia medições: total kWh
• TRMSmeasurementsof distorcida ondas senoidais
(tensões/correntes)
• Conexão direta de até 32A
• Porta de comunicação serial RS485 (MODBUS-RTU), o iFIX SCADA compatibilidade
• Auto da fonte de alimentação
• Dimensões: de 4 módulos DIN
• Grau de proteção (frente): IP50
• Certificado de acordo com a Directiva MID, Anexo "B"+ Anexo "D"para metrologia legal relevante para o active electricalenergymeters(seeAnnexMI-003),consulte
opção "PF" abaixo.

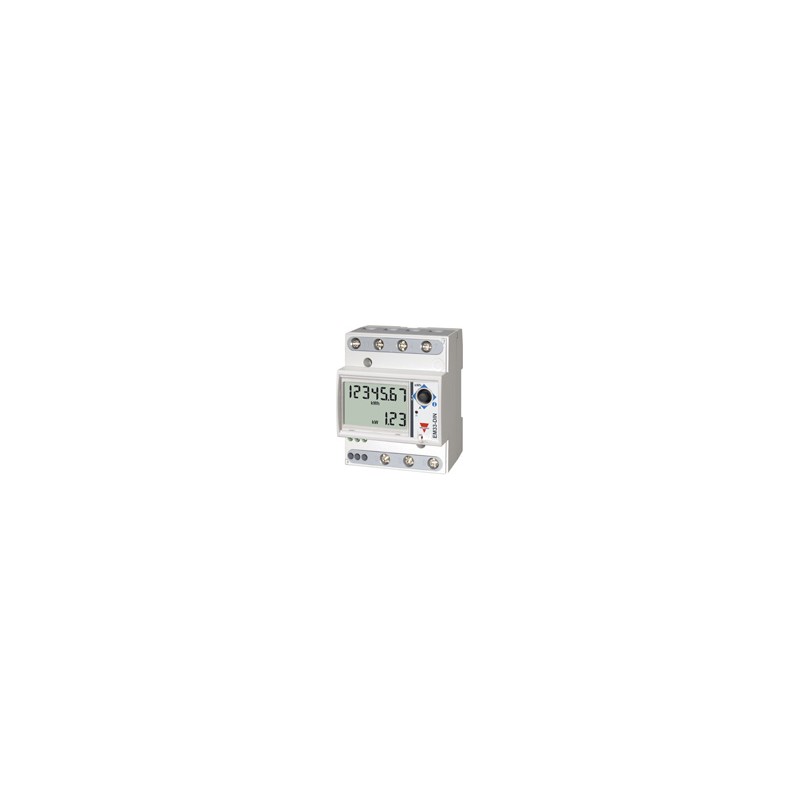

Trifásico do medidor da energia com built-in de configuração de joystick e LCD de dados displayingparticularly
indicados por ativos de medição de energia e de custos de alocação.Housingfor para montagem em trilho DIN com IP50
(frente) grau de proteção. Conexão direta de até 32A, moreoverthemeteris
fornecido com porta de comunicação serial.
MÉDIO
Certificado de acordo com a Directiva MID, Anexo "B" + Anexo "D" legal metrolo - gyrelevanttoactiveelectricalenergy
Como orderEM33 DINAV3 3 X XS PF
Modelo
Código do intervalo de
medidor (ver Anexo MI-003 do meio). Pode ser usado para fis-
cal (legal) de metrologia.
Sistema
Fonte de alimentação
Saída
Opção
Seleção Do Tipo De
Intervalo de códigos
AV3: 400VLL AC - 5(32)A (conexão direta)
VLN : 184V para 276VLN VLL : 318V para 480VLL
Sistema
3:carga desequilibrada:
3 fases, 4 fios
Fonte de alimentação
X: Auto da fonte de alimentação
-15% a +20% de nominal de medição de tensão de entrada,
45 a 65 Hz
Saída
XS: porta RS485
Opções
AV33
X XSPF
NOTA: por favor, verifique a disponibilidade do necessário código de theverification pathdiagram na esquerda antes de encomendar.
PF: Certificado de acordo com a Directiva MID, Anexo "B" + Anexo "D" para metrologia legal relevante para o active contador de energia eléctrica (ver Anexo MI-003 do meio). Pode ser usado para fiscal (legal) de metrologia.
As especificações estão sujeitas a alterações sem aviso prévio EM33DIN DS ENG 261112 1
