Gestão De Energia
Medidor De Energia

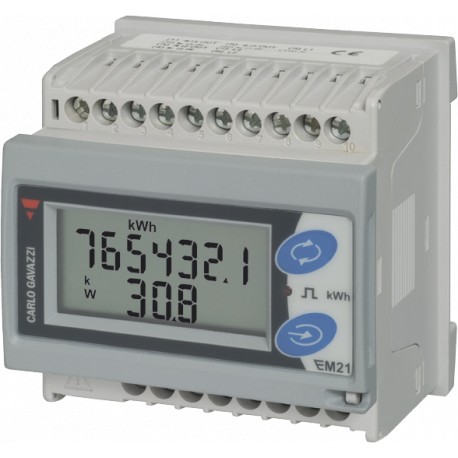

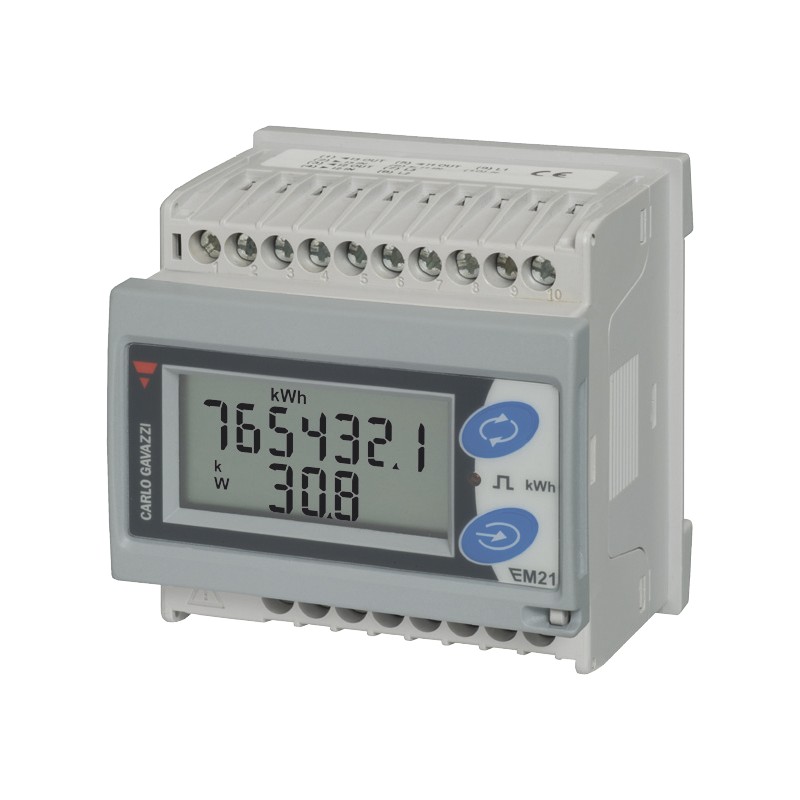

Tipo EM21 72R "Retro-Fit,‰
• Incluindo 3 em miniatura de divisão do núcleo de sensores de corrente
• 10mm (90A), 16mm (150A) e 24mm (250A) orifícios de diâmetro
• Classe (kWh) de acordo com EN50470-3
• Classe 2 (kWh) de acordo com EN62053-21
• Precisão de ±0,5% da LEITURA (tensão), ±1% da LEITURA (atual)
• Medidor de energia
• Instantâneo variáveis de leitura: 3 DGT
• Energias de leitura: 6+1 DGT
• Variáveis de sistema: W, var, PF, Hz, de sequência de Fase.
• Fase única variáveis: VLL, VLN, UM, PF
• Energia medições: total de kWh e kvarh
• TRMS medições do distorcida ondas senoidais
(tensões/correntes)
• Auto da fonte de alimentação
• Dimensões: 4-DIN módulos e 72x72mm
• Grau de proteção (frente): IP50
• Aplicação adaptável de exibição e programação
procedimento (Easyprog função)
• Fácil gerenciamento de conexões
• Display destacável
• Multi-uso e habitação: para tanto DIN-rail e montagem de painel de aplicativos
Descrição Do Produto
Como orderEM21 72R VV5 3 X X X X X X
Trifásico do medidor da energia com frente removível LCD display. A mesma unidade canbeusedeitherasa para montagem em trilho DIN ou montagem em painel medidor de energia. Este propósito geral trifásico do medidor da energia é terno, capaz tanto de energia ativa e reativa de medição para alocação de custos, mas também para elétrico principal parâmetro de medição e de retransmissão (transdutor de função). Moradia para trilho DIN mountingwithIP50
(frente) grau de proteção. Medições de corrente, realizado por meio de externa em miniatura de divisão do núcleo de sensores de corrente (incluído), e medições de tensão realizada por meio de conexão direta ou por meio de transformadores de potencial. EM21-72R é fornecido de forma standard com pulsante outputfor energia activa de retransmissão. Além disso, um 2-fio de uma comunicação RS485 a porta está disponível como uma opção.
A Variedade de modelos de Sistema de código de
Fonte de alimentação
Saída 1
Saída 2
Opção
Seleção Do Tipo De
Intervalo de códigos
VV2 (*): 400VLL CA, 90A (sensor de corrente)
VV3 (**): 400VLL CA, 150A (sensor de corrente)
VV5 (**): 400VLL CA, 250A (sensor de corrente)
Sistema
3 (*):equilibrado e desequilibrado de carga:
3 fases, 4 fios
3-fase 3-fio
2-fase 3-fio
1 fase, 2 fios
Fonte de alimentação
X (*): Auto de fornecimento de energia a partir de 18V para 260VAC VLN, 45 a 65 Hz (ligação VL1-N)
Saída 1
O (*):a Única saída estático
(opto-mosfet)
Saída 2
X (*): Nenhum
S (**): porta RS485
Opções
X (*): Nenhum
(*) como padrão.
(**) no pedido.
As especificações estão sujeitas a alterações sem aviso prévio EM2172R DS ENG 2205121
