EM27072DMV53XOSN CARLO GAVAZZI DIGITAL ENTRADA SAÍDA dupla saída de auto-alimentado (opto-MOSFET) estática e..

De energia a Gestão de Energia Tipo de Analisador, EM270
• RS485 dupla porta para a ligação em cadeia (opcional)
• 2 programável pulsante saídas (opcional)
• Fácil gerenciamento de conexões (selecionável) desabilitada por
padrão
• Instalação rápida do sistema por:
- Destacável de tensão dupla blocos de terminais
- Daisy-chain máximo de 20 EM270 por uma dupla tensão terminal
blocos
- Destacável de série e saídas de pulso de blocos de terminais
- RJ11 para ligação externa TCD transformadores de corrente
• Dimensões: 72x72 mm
• Grau de proteção (frente): IP50
• Equivalente à Classe 1 (kWh) de EN62053-21(EM270 apenas da Base de dados)
• Equivalente à Classe 2 (kvarh) de EN62053-23 (EM270 apenas da Base de dados)
• Equivalente a Classe 0,5 (correntes) de EN60044-1 (TCD
transformadores de corrente apenas)
• 2 metros em 1:
- até 2 cargas trifásicas com o virtual função soma
• De 6 metros em 1:
- até 6 cargas monofásicas sistema com o virtual soma
função
• Medidor Virtual (soma de dois 3-fase ou seis 1-fase de cargas)
• Medidor de energia com 6+1 DGT leitura
• Medição de corrente de até 630 Uma externas com TDC
transformador de corrente de acessórios
• Auto-detecção de corrente primária do externo TCD transformador de corrente
• Fase de ordem externa TCD transformador de corrente selecionável
• Instantâneo variáveis de leitura: 3-DGT (poder: 3-DGT,
corrente e tensão: 3-DGT)
• Fase única variáveis: V, A, kW
• Total de energia medições: total de kWh e kvarh
• TRMS medições do distorcida ondas senoidais (volt - idades/correntes)
• Auto da fonte de alimentação
• RS485 porta de comunicação serial (padrão)
Descrição do produto

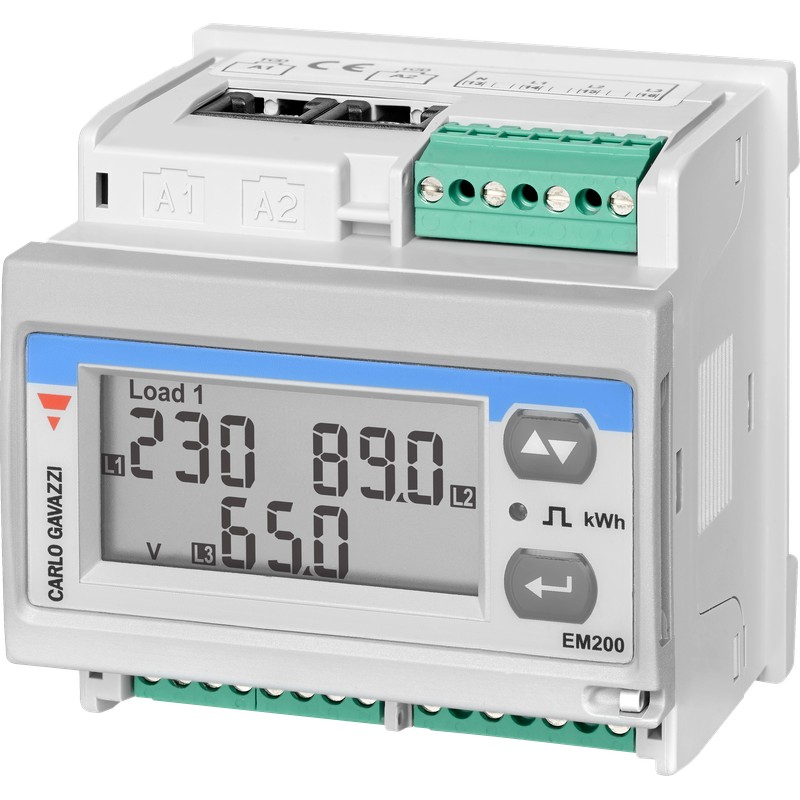

Dupla de três fases de energia me - ter com built-in de configuração de chave-padand LCD de dados dis - playing capaz de medir a energia consumida (e outros parâmetros elétricos) por até duas cargas trifásicas ou, no máximo, seis cargas monofásicas.Habitação forboth
DIN-railandpanelmount - ing com IP50 (frente) grau de proteção. A tensão connectionsare realizado por um par de terminais destacáveis, de modo a permitir uma muito fastdaisychaininstallation de vários metros. Medição de corrente de até
630 Uma externas TCD transformador de corrente de acessórios ligados por RJ11. Além disso, o medidor é fornecido com dois pulsante saídas proporcional à energia activa que está sendo medido(e.g.oneforlighting de carga e um para a carga de energia)
e um serial RS485 portor com uma dupla serial RS485 a porta com base no destacável terminais para uma instalação rápida. Virtual de um medidor de energia pode ser ativado para fornecer os consumos totais dataofthe dois 3-fase de cargas (ou de seis 1-fase).
Especificação estão sujeitas a alterações sem aviso prévio EM270-72D DS 0705141
