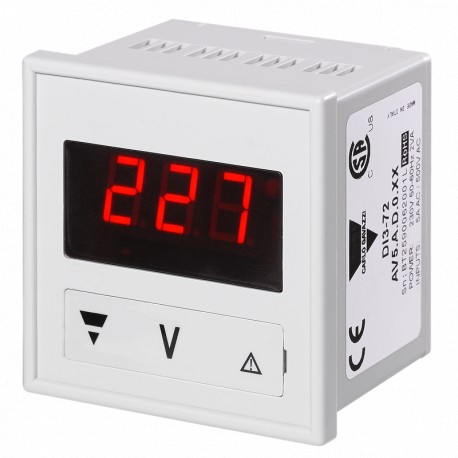

DI372AV6DB0XX CARLO GAVAZZI Os indicadores digitais função MONTAGEM DE ENERGIA painel de exibição 48VCA 3 dí..

Painel de Medidores e Controladores de DC Amperímetro e Voltímetro Tipo de DI3-72 AV6
· 3-dgt µP baseado no indicador DC correntes ou tensões
· Selecionável faixa de entrada
· Para montagem em painel
· 72 x 72 mm
· Grau de proteção (frente): IP 50 (IP 65 no pedido)
Descrição Do Produto
Chave De Ordenação
DI3-72AV6DD 0XX
3-dgt µP-com base meter com dupla entrada para a DC correntes ou tensões. Com 18 selecione - capaz de faixas de entrada. O hous-
o ing é para montagem em painel e assegura um grau de proteção (frente) do IP 50 (IP 65 mediante pedido).
O modelo de código do Intervalo de Medição fonte de Alimentação Setpoints de Opções
Seleção Do Tipo De
Fonte de alimentação
UM: 24 VAC, -15% +10%,
50/60 Hz 1)
B: 48 VCA, -15% +10%,
50/60 Hz 1)
C: 115 VAC, -15% +10%,
50/60 Hz 1)
D: 230 VAC, -15% +10%,
Opções
XX: Nenhum (padrão)
EX: Grau de proteção
IP 65
Especificações Da Fonte
AC supply230 VAC, -15% +10%,
50/60 Hz (padrão)
24 VCA, 48 VCA, 115 VAC,
-15% a +10%, 50/60 Hz
(a pedido)
O consumo de energia 3.2 VA
50/60 Hz (padrão) 1) Alimentação de corrente a pedido
InputSpecifications
Avaliado input1 A / 60 mV / 100 V / 500 VCC
Proteção de sobrecarga
Cont. Atual: 1.2 x potência nominal de entrada
Tensão: 1,2 x potência nominal de entrada
1 s Corrente: 5 x potência nominal de entrada
Especificações Gerais
Operacional temperature0 a 50°C (32 a 122°F)
(R. H. < 90% sem condensação)
Temperatura de armazenamento -10 a 60°C (14 a 140°F) (R. H. < 90% sem condensação)
Isolamento de referência voltage300 Vrms para terra
Rigor
Tensão: 2 x potência nominal de entrada
Força dieléctrica 4000 Vrms
por 1 minuto
(@ 25°C ± 5°C, R. H. £ 60%) ± 0.5% f.s., ± 1 dgt
O desvio de temperatura ± 350 ppm/ºC
Display de 7 segmentos LED, h 14.2 mm,
3 dígitos
Taxa de amostragem de 1 hora/s
Indicação
Max.999
Min. -99
Mais de rangeEEE Em intervalo-EE
Faixa de entrada de seleção de DIP-switch selecionável
Ponto Decimal positionDIP-selecionável por chave
Rejeição de ruído
NMRR 40 db 40 Hz a 60 Hz
CMRR 100 dB 40 Hz a 60 Hz
EMCIEC 60801-2, IEC 60801-3, IEC 60801-4 (nível 2),
PT 50 081-1, EN 50 082-1
Segurança standardsEN 61 010-1, IEC 61010-1, VDE 0411
ConnectorScrew-tipo de
Habitação
Dimensões 72 x 72 x 75 mm
Material ABS,
auto-extinguível: UL 94 V-0
Grau de protectionFront: IP 50 (IP 65 no pedido)
WeightApprox. 250 g
Aprovações do CE, do CSA
As especificações estão sujeitas a alterações sem aviso prévio 1
