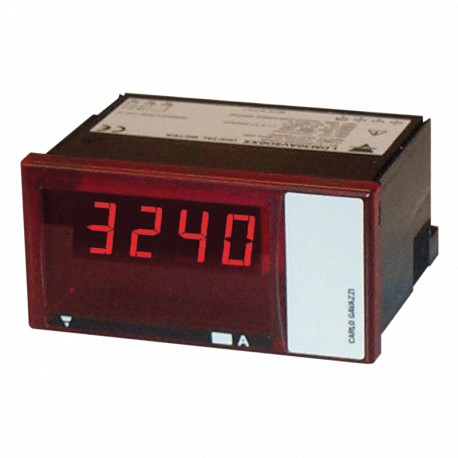

LDM30AV5D0XX CARLO GAVAZZI parâmetros digitais indicadores selecionados função de montagem do painel de 230V..

Painel Digital Metros
AC Amperímetros e Voltímetros
Tipo LDM30 AV1/AV5
• 3 dgt LED + dummy zero, µ-com base
um indicador digital, para TRMS de corrente CA e medições de tensão
• Dip-switch-selecionável varia
• Frontal dimensões: 48 x 96 mm
• Frente grau de proteção: IP 50 (IP 65 no pedido)
Descrição Do Produto
Como encomendar LDM30 AV5D0XX
3-dgtplus dummyzero µP baseado no indicador de dupla entrada para transformador de corrente ou tensão de medições. 112 selecionável
principal intervalos. A carcaça para montagem em painel e IP 50 frente grau de proteção (IP65 mediante pedido).
A Variedade de modelos de código de Fonte de Alimentação Conjunto de pontos de Opções
Seleção Do Tipo De
Código do intervalo de
AV1:1A / 100V ACSee Intervalo de tabela
AV5:5A / 500V ACSee Intervalo de tabela
Especificações
Fonte de alimentação
B: 24/48VAC, -15%
+10%,50/60 Hz
D: 115/230 VAC, -15%
+10%, 50/60 Hz
Opções
XX: Nenhum
IX:grau de proteção IP65
XT:Tropicalization
Potência nominal de entrada
AV5 5A (Em) / 500V AC (Onu),
45 a 400 Hz, TRMS
AV1 1A (Em) / 100V AC (Onu),
45 a 400Hz, TRMS
Proteção de sobrecarga
Contínua: Atual: 1.2 x Em
Tensão: 1,2 x Onu
1 s:Corrente: 5 x Em
Tensão: 2 x Onu
Rigor
(@ 25°C ± 5°C, R. H. ≤ 60%)± 0.5% F. S., ± 1 DGT (de 5% a 120% F. S.).
± 1% F. S., ± 1 DGT (de 0% para 5%, F. S.)
O desvio de temperatura de± 200 ppm/ºC
Impedância de entrada
AV1 1A: queda de tensão 1V
100V: ≥1MΩ
AV5 5A: queda de tensão 250mV
500V: ≥1MΩ
Display7-segmento LED vermelho, h 14.2 mm, 4 dígitos
Medição de tempo de atualização 2 medições/s @50Hz
Exibir
Máx./Min. 9990/0000
Mais de gama EEEE Indicação >120% Em/Un ou até o máximo de indicação (9990)
Faixa de entrada de seleção de DIP-Switch selecionável posição do ponto Decimal DIP-Switch selecionável temperatura de operação 0° a 50°C (32° a 122°F)
(R. H. < 90% sem condensação)
Temperatura de armazenamento -10° a 60°C (14° a 140°F) (R. H. < 90% sem condensação)
Isolamento de referência voltage300 VRMS para a terra da força Dieléctrica 4000 VRMS por 1 minuto rejeição de Ruído
CMRR100 dB, a partir de 40 a 60 Hz
EMCIEC 60801-2, IEC 60801-3, IEC 60801-4 (nível 2),
PT 50 081-1, EN 50 082-1
Segurança standardsEN 61010-1, IEC 61010-1
Conexões do tipo de Parafuso
Habitação
Dimensions1/8 DIN 48 x 96 x 83 mm
MaterialABS,
auto-extinguível: UL 94 V-0
Grau de protectionFront: IP 50
(IP 65 no pedido) Conexões: IP20
Peso 250 g aprox.
Aprovações do CE, do cURus, CSA
As especificações estão sujeitas a alterações sem noticeLDM30DS 0706 1
