DI3DINAV1AC0XX CARLO GAVAZZI Os indicadores digitais selecionados parâmetros de função DIN 115VAC trilho de ..

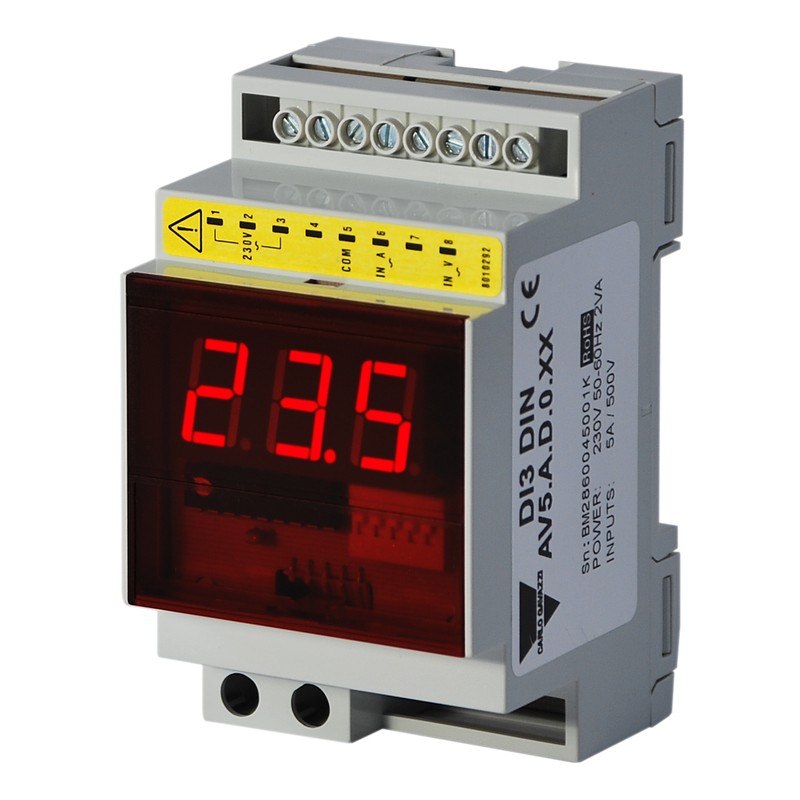

Painel de Medidores e Controladores de CA Amperímetro ou Voltímetro Tipo de DI3-DIN AV1/AV5
· 3-dgt µP-base para transformador de correntes ou tensões
· Selecionável CT/VT faixa principal
· Montagem em trilho DIN
· Grau de proteção (frente): IP 40
Descrição de produto Ordenação KeyDI3-DIN AV5AD0XX
3-dgt µP-com base meter com dupla entrada para CA correntes orvoltages.With40 selecione - ableCV/VT primaryranges.
A habitação é para montagem em trilho DIN e assegura um grau de proteção (frente) do IP 40.
O modelo de código do Intervalo de Medição fonte de Alimentação Setpoints de Opções
Seleção Do Tipo De
Especificações Da Fonte
Código do intervalo de
AV1:1/100 V Padrão de corrente/tensão
AV5:5 A/500 V Padrão de corrente/tensão
Fonte de alimentação
UM: 24 VAC, -15% +10%,
50/60 Hz 1)
B: 48 VCA, -15% +10%,
50/60 Hz 1)
C: 115 VAC, -15% +10%,
50/60 Hz 1)
D: 230 VAC, -15% +10%,
50/60 Hz (padrão)
AC supply230 VAC, -15% +10%,
50/60 Hz (padrão)
24 VCA, 48 VCA, 115 VAC,
-15% a +10%, 50/60 Hz
(a pedido)
Poder consumption3.2 VA
Veja Gama Tabela 1)Alimentação de corrente a pedido
InputSpecifications
Avaliado input5/500 VCA, 45 400 Hz
(1/100 VAC a pedido)
Proteção de sobrecarga
Cont. Atual: 1.2 x potência nominal de entrada
Tensão: 1,2 x potência nominal de entrada
1 s Corrente: 5 x potência nominal de entrada
Tensão: 2 x potência nominal de entrada
Rigor
(@ 25°C ± 5°C, R. H. £ 60%) ± 0.5% f.s., ± 1 dgt
O desvio de temperatura ± 350 ppm/ºC
Display de 7 segmentos LED, h 14.2 mm,
3 dígitos
Taxa de amostragem de 1 hora/s
Indicação
Max.999
Min. 000
500 VCA rangeScale suppressionup para 5% f.s. Outros intervalos de Escala suppressionup para 3% f.s.
Mais de rangeEEE
Faixa de entrada de seleção de DIP-switch selecionável
Ponto Decimal positionDIP-selecionável por chave
Especificações Gerais
Operacional temperature0° a 50°C (32° a 122°F) (R. H. < 90% sem condensação)
Temperatura de armazenamento -10° a 60°C (14° a 140°F) (R. H. < 90% sem condensação)
Isolamento de referência voltage300 Vrmsto chão resistência Dielétrica 4000 Vrmsfor 1 minuto rejeição de Ruído
CMRR 100 dB, 40 para 60 Hz.
EMCIEC 60801-2, IEC 60801-3, IEC 60801-4 (nível 2),
PT 50 081-1, EN 50 082-1
Segurança standardsEN 61 010-1, IEC 61010-1, VDE 0411
ConnectorScrew-tipo de
Habitação
Dimensões 89 x 53.5 x 58.5 mm
(3-módulos DIN)
Material ABS, auto-extinguir.: UL 94 V-0
Grau de protectionFront: IP 40
WeightApprox 200 g
Aprovações do CE, do CSA
As especificações estão sujeitas a alterações sem aviso prévio 1
