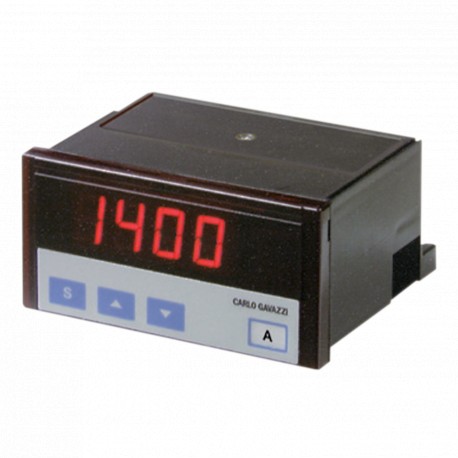

LDI35AV030XXXX CARLO GAVAZZI parâmetros digitais Controladores selecionados função MONTAGEM painel de energi..

Painel de Medidores e Controladores de
Corrente DC e VoltageMeter/Controlador
Tipo LDI35 AV0
· 3 1/2-dgt medidor ou 3 dgt + dummy zero
corrente DC e medições de tensão
· Indicador ou controlador
· 200 mV, 20 V, 200 v cc e 2 mA, 20 mADC intervalos de
· Todas as funções selecionáveis por chave-pad
· A proteção de senha de parâmetros de programação
· 48 x 96 mm
· Grau de proteção: IP 50 (IP 65 no pedido)
Descrição Do Produto
Chave De Ordenação
LDI35AV0D 0 XX XX
3 1/2-dgtor 3-dgt + dummy zero multi-escala µP baseado no medidor de corrente DC e vol - tagemeasurements. Selecione-
capaz de inputrange. Assegura um grau de proteção IP 50 (IP 65 mediante pedido).
A Variedade de modelos de código de fonte de Alimentação Setpoints unidade de Engenharia Opção
Seleção Do Tipo De
Código do intervalo de
Fonte de alimentação
Opções
Veja Intervalo De Tabela
Setpoints
0:0 setpoints
1:1 setpoint
1)Alimentação de corrente a pedido
UM: 24 VAC, -15% +10%,
50/60 Hz 1)
B: 48 VCA, -15% +10%,
50/60 Hz 1)
C: 115 VAC, -15% +10%,
50/60 Hz 1)
D: 230 VAC, -15% +10%,
50/60 Hz (padrão)
E: 120 VAC, -15% +10%,
50/60 Hz 1)
F: 240 VCA, -15% +10%,
50/60 Hz 1)
3:9 a 32 VDC com isolamento galvânico 1)
6:40 a 150 VDC com isolamento galvânico 1)
XX: Nenhum (padrão)
IX:Grau de proteção
IP 65
AX: corrente de Excitação de saída
XT:Tropicalization
InputSpecifications
Potência nominal de entrada de 200 mVDC
20 VDC
200 VDC
2 mADC
20 mADC
Proteção de sobrecarga
Cont. Atual:1.2 x potência nominal de entrada
Tensão:1,2 x potência nominal de entrada
Por 1s Corrente:5 x potência nominal de entrada
Tensão:2 x potência nominal de entrada
Rigor
(@ 25°C ± 5°C, R. H. £ 60%)± 0.3% f.s., ± 1 dgt
O desvio de temperatura de± 200 ppm/ºC
Display7-segmento LED, h 14.2 mm,
3 1/2 dígitos ou
3 dígitos + dummy zero selecione - capaz de, por meio da frente
chave-pad
Amostragem rate4 vezes/s, dual inclinação,
16 bitsA conversor a/D de
Max. e. min indicação
3 1/2 dgt:Max. 1999
Min.-1999
3 + 0 dgt:Max. 9990
Min.-1990
Chave-pad 3 teclas:
"S" para a selecção de menu
"UP" e "DOWN" para o valor de programação/selecção de função.
As especificações estão sujeitas a alterações sem aviso prévio 1
