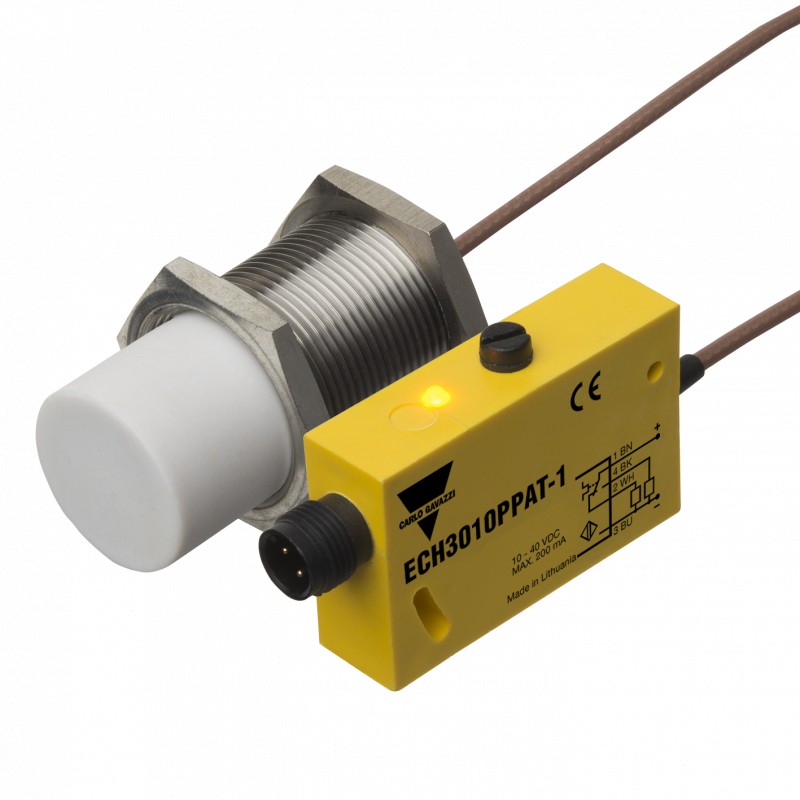

ECH3010PPAT-1 CARLO GAVAZZI Parâmetros de CONEXÃO M12 Plugue DC Metal MATERIAL da CARCAÇA M30 FAIXA de DETEC..

Sensores De Proximidade Capacitivos
A Alta Temperatura
Tipo de ECH, M30
• Para aplicações de temperatura, de -196°C a +180°C
• Sensor de diâmetro: M30, teflon e aço inoxidável
• Ajustável distância de detecção: de 4 a 15 mm, configuração de fábrica de 10 mm
• Fonte de alimentação: 10 a 40 VCC
• Saída: saída de transistor NPN ou PNP, fazer e quebrar mudar - ing
• Proteção: inversão de polaridade, curto-circuito, transientes
• LED de indicação de saída
• Amplificador independente e sensor de
• Plug de conexão
Descrição Do Produto
Pedido KeyECH 3010 PPA T-1
Capacitivo sensor de proximidade para não-montagem embutida com NPN ou PNP saída de coletor aberto. O sensor é pro - videdwitha separado de teflon cabeça do sensor em M30 tem - peratureapplicationwith - em therange de-196°Cand
+180°C de temperatura ambiente, e.g. plástico pelota/resina de detecção em plástico, máquinas de moldagem por injeção e seco - ing equipamento, e a detecção de cera quente como a usada no exemplo da fabricação do carro.
Capacitivo sensor de proximidade
Diâmetro do alojamento
De operação nominal dist. (mm) tipo de Saída
Material da carcaça
Tipo de ligação
Seleção Do Tipo De
HousingRated nº do Pedido Nº do pedido diameteroperatingNPN PNP
dist. (Sn)Fazer e intervalo de comutação de Fazer e intervalo de comutação
M304 15 mmECH 3010 NPAT-1ECH 3010 PPAT-1
Especificações
Operacional nominal volts. (Ue) de 12 a 36 VCC
(UB)de 10 a 40 VCC (ripple incl.)
Ondulação ≤ 25% Nenhum-carga da corrente de alimentação (lo) ≤ 12 mA corrente operacional Nominal Ie (a) ≤ 200 mA corrente no estado desenergizado (Ir) ≤ 100 µA queda de Tensão (Ud) ≤ V 2.0
ProtectionReverse polaridade,
curto-circuito, transientes
Transientes de tensão≤ 1 kV/0.5 J (preparado)
Frequência de funcionamento
ciclos (f)5 pulsos por s
Indicação de saída ONLED, amarelo
De operação nominal dist. (Sn)
(ajustável) de 4 a 15 mm
ajuste de fábrica: 10 mm Referência objeto: Aterramento da placa de aço. Outros objetos:
Vide "Fatores de Redução", informações Técnicas.
A certeza operacional dist. (Sa)0 < Sa < de 0,81 x Sn
Precisão de repetição (R) <10%
Histerese (H)
(Diferencial de viagem) 1 a 20% da distância de detecção
Proteção EMC
IEC 1000-4-2/EN 61000-4-2± 4 kV de descarga de contato
± 8 kV de descarga de ar
IEC 1000-4-3/EN 61000-4-3> 10 V/m
IEC 1000-4-4/PT 61000-4-42 kV
IEC 1000-4-6/EN 61000-4-6> 10 Vrms*
De funcionamento efectivo dist. (Iv) 0,9 x Sn ≤ Sr ≤ 1,1 x Sn Utilizável operacional dist. (Su) 0,9 x Sr ≤ Su ≤ 1,1 x Sr temperatura Ambiente
Amplificador
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F) Sensor de
Operacional-196° c a +180°C (-321° a +356°F) Armazenamento de -196° c a +180°C (-321° a +356°F) Cabo-55° c a +200°C(-67° f a +392°F)
Grau de protectionIP 67 (Nema 1, 3, 4, 6, 13)
Material da carcaça
AmplifierYellow de poliéster termoplástico
SensorTeflon
Sensor de thread M30 x 1,5 aço inoxidável
AISI 304
* Não observado em todo o oscilador de frequência: 0.15 - 1 MHz
As especificações estão sujeitas a alterações sem aviso prévio (06.03.2014) 1
