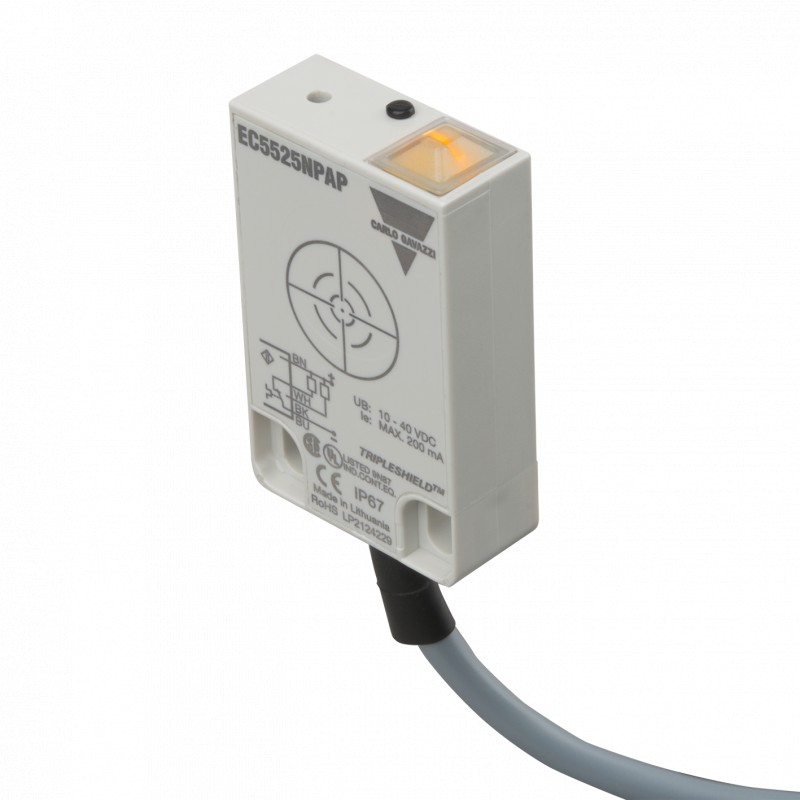

EC5525NPAP CARLO GAVAZZI Parâmetros de CONEXÃO do Cabo MATERIAL do invólucro Plástico Retangular FAIXA de DE..

Sensores De Proximidade Capacitivos
Flat Pack De Policarbonato De Habitação
Tipo 5525 CE, DC
• Com TRIPLESHIELD™ sensor de proteção
• Ajustável distância de detecção 4-25 mm
• Tensão nominal de operação: de 10 a 40 VCC
• Saída: DC 200 mA, NPN ou PNP
• Criar e quebrar função de comutação, indicação de LED
• Capacitivo, Indutivo e Fotoelétricos mini pack da série no PC habitação, IP 67
• Alta imunidade a ruído
• Universal flush e não embutido
• Plug e cabo versões
Descrição Do Produto
Chave De Ordenação
CE 55 25 NPA P-1
Sensor capacitivo de proximidade muda com a distância de detecção de 16 mm montados e distância de detecção de 25 mm não nivelado montado pelo ajuste. 4 - wireDCoutput com tanto para fazer(NÃO) andbreak(NC)
comutação.Pacote plano de habitação, de tamanho (Lxaxp) 35 x 55 x 15 mm fabricado em policarbonato. Fácil montagem com apenas dois parafusos M4. Ideal para usar no manuseio de materiais e aplicações de máquinas de plástico.
Capacitivo sensor de proximidade
Habitação
Avaliado distância de funcionamento
Tipo de saída material da caixa tipo de Ligação
Seleção Do Tipo De
Habitação RatedOrdering não.Nº do pedido Nº do pedido Nº do pedido dimensionsoperating dist. NPN/cableNPN/plugPNP/cablePNP/plug
W x H x D (Sn)1)Fazer e quebrar swit. Fazer e quebrar swit. Fazer e quebrar swit. Fazer e quebrar swit.
Flush/não-flush
35 x 55 x 1516/25 mmEC 5525 NPAP CE 5525 NPAP-1EC 5525 PPAP CE 5525 PPAP-1
1) Objeto: Aterrado chapa de aço
Especificações
De operação nominal dist. (Sn)de 4 a 25 mm
de fábrica a 25 mm
SensitivityAdj. 270° turno único pote.medidor de funcionamento Efectivo dist. (Sr)0,9 x Sn £ o Sr £ 1,1 x S Utilizável operacional dist. (Su) 0,8 x Sr £ Sn > 1,2 x Sr precisão de Repetição (R) £ 5%
Histerese (H)de 3% a 20% da distância de detecção de tensão em operação volts. (UB)de 10 a 40 VCC (ripple incl.) A ondulação de £ 10%
Corrente operacional nominal (Ie)
Contínua £ 200 mA
Nenhum-carga da corrente de alimentação (Io) £ 10 mA (sem carga) queda de Tensão (Ud) de£ 2,5 VDC max. carga ProtectionReverse polaridade,
curto-circuito, transientes
Frequência de funcionamento
ciclos (f)50 Hz
Indicação de saída ONLED, amarelo
Meio ambiente
Grau de proteção IP 67 (Nema 1, 3, 4, 6, 13)
Temperatura
Temperatura de operação de -25 a +80°C( -13 a +176°F) temperatura de Armazenamento-40 a +85°C (-40 a +185°F)
Material da carcaça de Policarbonato (PC), cinza
Conexão
CableGrey, 2 m, 4 x 0,34 mm2
Prova de óleo, Plug de PVC (-1)M12 x 1
Cabo plug (-1)CON.1A-série
Peso (incl. nozes)125 g (cabo versão)
40 g (plug versão)
ApprovalsUL, CSA
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (09.01.03)1
