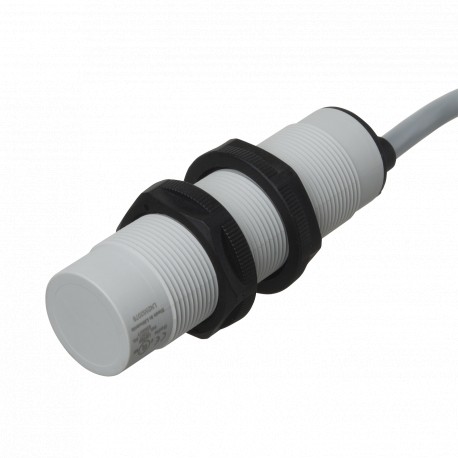

CA30CLN12MT CARLO GAVAZZI Parâmetros de CONEXÃO do Cabo de MATERIAL Plástico de HABITAÇÃO M30 FAIXA de DETEC..

Sensores De Proximidade Capacitivos
De Poliéster Termoplástico
Tipos De CA30CLN12Mxxxx
• Sensor de nível para o sólido, líquido ou granulado de substâncias
• Ajustável distância de detecção: de 4 a 12 mm
• Multi-tensão de alimentação: 20.4 255 VAC/DC
• Saída a relé SPDT
• Tempo de atraso em operação ou lançamento
• Atraso de tempo de até 10 minutos
• CA30..MU/CA30..MV: Com retardo de tempo ajustável
• CA30CLN12MT: Sem atraso de tempo
• Versões de cabo
Descrição Do Produto
Pedido KeyCA30CLN12MU10M

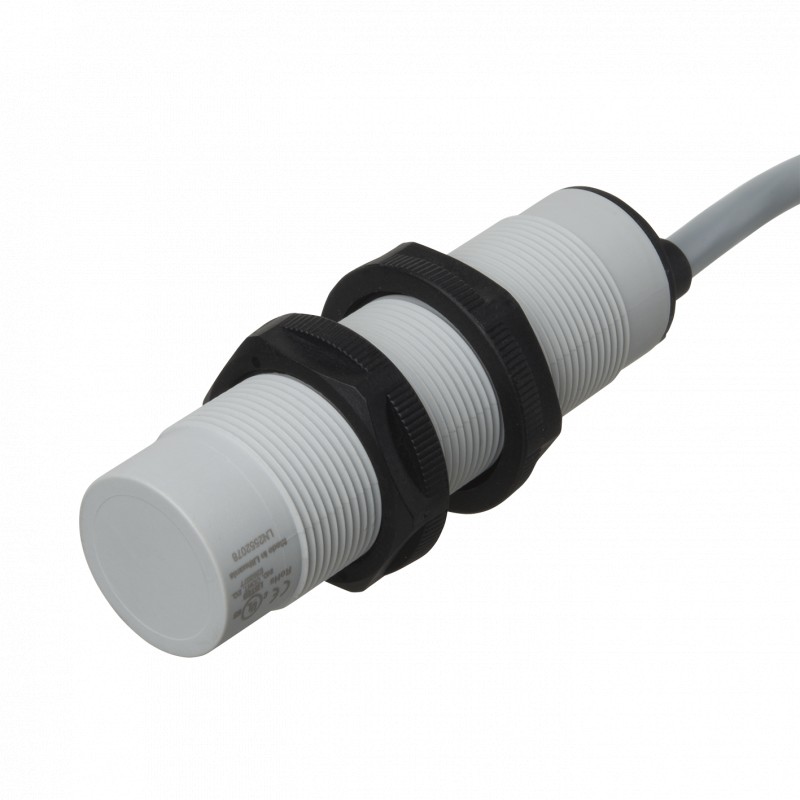

Sensor capacitivo em M30 poliéster termoplástico de habitação para a montagem com 2 porcas.Disponível withadjust - capaz de distância de detecção e com/withoutbuilt-intime
atraso (ou delay). O relé de saída garante que a carga pode ser acionado diretamente. Excelente para uso no sector agrícola (detecção de grãos, líquidos, etc.).
Tipo
Tempo de atraso de opções
Tensão
Atraso de tempo
Seleção Do Tipo De
Fonte voltageOrdering não.Nº do pedido Nº do pedido
Com atraso Com delayWithout atraso de tempo
24 - 230 V AC/DCCA30CLN12MU10MCA30CLN12MV10MCA30CLN12MT
Especificações
Avaliado distância de operação (Sn)Até 12 mm,
referece alvo de 30 x 30 mm
ST37.1 mm de espessura, com terra
Detecção de distance4-12 mm, ajustável
De fábrica a 7 mm
Distância de detecção adjustmentMultiturn, 15 voltas etapas de ajuste
Temperatura drift0.8 x Sr ≤ Su ≤ 1,2 x Sr
Histerese (H)de 3 a 20%
Operacional nominal volts. (UB)20.4 255 VCA/CC (ripple incluído)
Corrente de alimentação nominal frequência 47 a 63 Hz
Potência de operação nominal de 0,5 a 2,5 VA
Output2 Um Relé SPDT@240 VAC AC122 UM
AC1402 UM DC122 UM DC132 UM
Vida mecânica typically15x106 operações
Elétrica lifetime1x105 operações @
2A/240VAC
Operacionais mínimos
atual (lm) 10 mA@12 VDC (i.e.
Mínimo do relé de corrente)
ProtectionReverse polaridade e transientes
Freqüência de operação (f)≤ 1 Hz
Tempo de resposta
OFF-ON (t) ≤ 500 ms
ON-OFF (toff' ) ≤ 500 ms
O poder do atraso (tv) ≤ 200 ms OutputfunctionSPDT Saída de relé função de comutação N. O. e N. C. Indicação
Saída ONYellow LED
Tempo de Atraso de piscamento do DIODO dependem do tempo de atraso
Hora de saída delayFactory configurações de 0 seg. Atraso na operar, ajuste
CA30CLN12MU10M1 sec. - 10 min. Atraso no lançamento, o ajuste CA30CLN12MV10M 1 seg. - 10 min. Nenhum atraso de tempo CA30CLN12MTno atraso
Tempo de atraso de ajuste Multiturn, 15 voltas
Meio ambiente
Categoria de instalação III (IEC 60664/60664A
60947-1)
Grau de poluição 3 (IEC 60664/60664A
60947-1) Grau de proteção IP 67,
(IEC 60529 60947-1) NEMA 1, 2, 4, 4, 5, 6, 6P,
12
As especificações estão sujeitas a alterações sem aviso prévio (15.10.2013)1
