CA12CLC08BPRT CARLO GAVAZZI Parâmetros de CONEXÃO do Cabo de MATERIAL Plástico de HABITAÇÃO M12 FAIXA de DET..

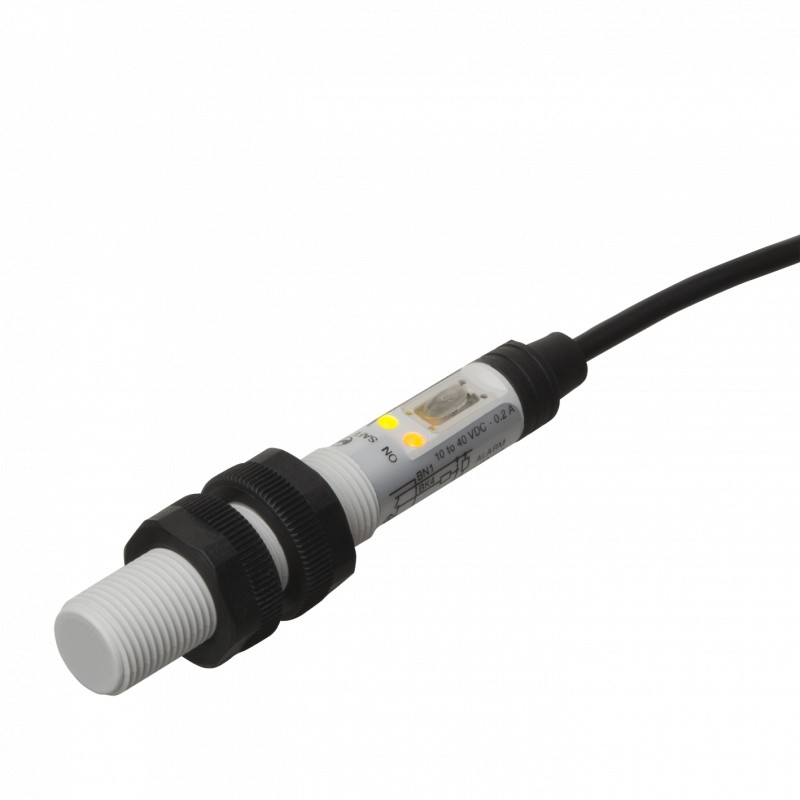

Sensores de proximidade Capacitivos de Poliéster Termoplástico de Habitação Tipos de CERTIFICAÇÃO, M12, DC, Ensinar-nos
• Com TRIPLESHIELD™ Sensor de Proteção
• Distância de detecção: de 0,5 - 8 mm
• Ensine-nos da distância de detecção através de botão de pressão ou de fio
• Detecção automática de NPN ou PNP carga
• Selecionável fazer ou quebrar de comutação por meio do
Ensinar-em função de
• Proteção: curto-circuito, transitórios e inversão de polaridade
• Humidade de compensação
• Saída de alarme
Descrição Do Produto
Chave De Ordenação
CA12CLC08BPM1RT
Capacitivo sensor de proximidade - es com a distância de detecção de 4 mm de montagem embutida - edin metal or8 mmnon - montados.
Theswitching pontos podem ser alterados por meio da
Seleção Do Tipo De
ensinam-na função. 3 fios DC de saída selecionável fazer (NÃO) ou quebra (NC) de comutação e NPN de Alarme. Cinza poliéster de habitação com 2 m de cabo do PVC ou plug M12.
Capacitivo sensor de proximidade diâmetro do Alojamento (mm) material da caixa
Comprimento da caixa
Princípio de detecção de
De operação nominal dist. (mm) tipo de Saída
Configuração de saída tipo de Conexão Remota ensinar
Habitação diameterRated distância de operação nº do Pedido Nº do pedido (Sn) Plug Do Cabo De
M 12 8 mmCA12CLC08BPRTCA12CLC08BPM1RT
Especificações
Faixa de detecção (Sd)
Não-montados de 0,5 - 8 mm,
ref. destino 24x24 mm ST37,
1 mm de espessura, com terra
Flush mounted0.5 - a 4 mm,
ref. alvo de 12x12 mm ST37,
1 mm de espessura, com terra
SensitivityAdjustable (Teach-in) Eficaz operacional dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn Utilizável operacional dist. (Su) 0,8 x Sr ≤ Su ≤ 1,2 x Sr precisão de Repetição (R) ≤ 5%
Histerese (H)3 - 20%
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incl.)
Ondulação ≤ 10%
Função de saída NPN/PNP (detecção automática) Saída de comutação função N. O. ou N. C. (dócil) corrente operacional Nominal Ie (a) ≤ 200 mA (contínuo) Nenhum-carga da corrente de alimentação (Io)≤ 12 mA
Queda de tensão (Ud) ≤ 2,5 VCC @ max. carga
Operacionais mínimos
atual (Im)≥ 1 mA
FORA do estado atual (Ir) ≤ 0,3 mA
ProtectionShort-circuito, inversão de polaridade, transientes
TRIPLESHIELDTMprotection descarga Eletrostática 30 kV Burst de 3 kV Aérea HF> 15 V/m
Fio-ruído conduzido> 10 Vrms (não montados)
> 3 Vrm (montagem embutida)
Tempo de resposta OFF-ON (t)≤ 35 ms
Tempo de resposta ON-OFF (toff')≤ 31 ms
O poder do atraso (tv)≤ 200 ms
Frequência de funcionamento
ciclos (f)15 Hz
Indicação
Para saída EM LED, amarelo
De alimentação e de sinal stabilityLED, verde
Meio ambiente
Categoria de instalação III (IEC 60664, 60664A
60947-1)
Grau de poluição 3 (IEC 60664, 60664A
60947-1)
Grau de proteção IP 68 (24 horas) (IEC 60529
60943-1)
As especificações estão sujeitas a alterações sem aviso prévio (16.03.2015) 1
