Acessórios

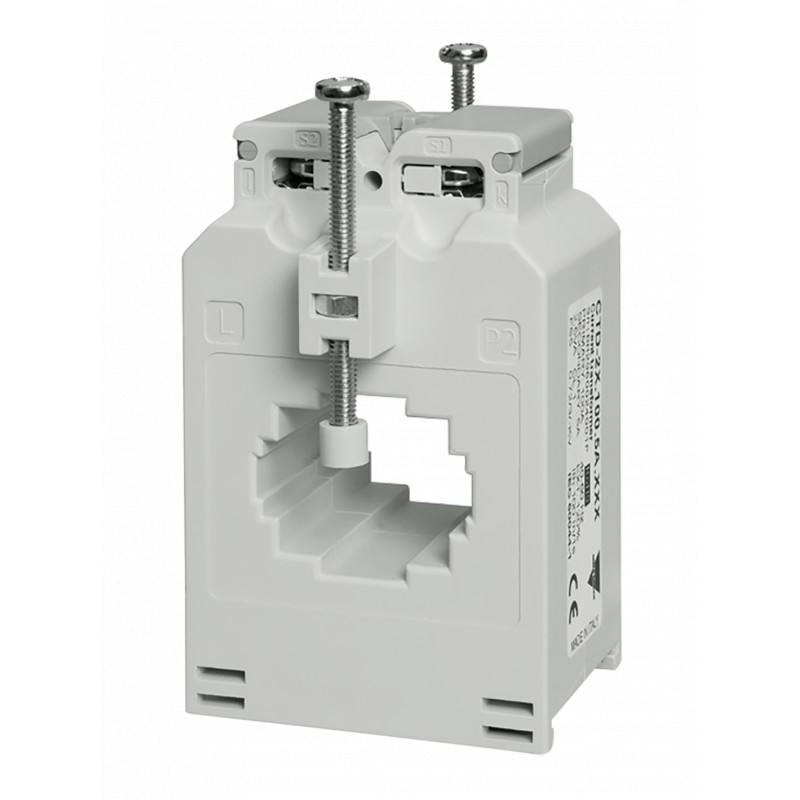

AC Transformador de Corrente (máx 30x10mmbus-bar)
Tipo CTD-2X
• Ônibus-tipo de barra de transformador de corrente
• 0.5 classe, correntes de 40 a 600 A
• Integrado para montagem em trilho DIN titular
• Painel removível clipes de fixação
• 2 Barramento isolado parafusos de fixação
• Terminais de parafuso duplo (até 8 conexões de fio)
• Fechado bloco de terminais de cobre
Descrição Do Produto
Chave De Ordenação
CTD-2X 200 5A XXX
Cabo/Barramento de corrente tipo transformerwith trilho DIN/bus - bar e montagem de painel facili-
Seleção Do Tipo De
ty. Avaliado primárias correntes de 40 A 600 A.
Modelo
Corrente primária Secundária Opção de corrente
Opcional kit de fixação: CTD-kit
Corrente primária
De 40 a 600A
(Consulte o Intervalo de Tabela)
Especificações De Entrada
Corrente secundária
1A
5A
Opção
XXX:nenhum
XTX:tropicalization
Operacional frequency45 a 65 Hz
Max. sistema voltage0.72 kV
Nominal de isolamento level3 kV/1 min. @ 50 Hz
A classe de isolamento E (max 75°C)
Curto tempo de classificação atual
Om Típica 100 /1 s
Idyn 2.5 I-Ésima
O curto tempo de térmica
atual Om é, enfim, limitado por cabo/ barramento tamanho
Estendido corrente nominal de 120%
Fator de segurança (FS)≤ 5 (Classe: 0.5, 1 e 3)
Especificações Gerais
Normas de Acordo com EN60044-1
HousingABS, auto-extinguível: UL 94 V-0
MountingDIN-trilho de barramento
e panelmounting
Padrão accessoriesTwo terminal blockscrews.
Dois cabo/bus-bar fixingscrews.
Dois fechado bloco de terminais de cobre.
Dois panelmounting fixingclips.
Duas tampas de plástico por cabo/bus-bar fixingscrews.
Opcional accessoriesExtended kit de fixação: CTD-kit
Dois montagem em painel
fixação de grampos.
Seis cabo/bus-bar parafusos de fixação.
Seis tampas de plástico por cabo/bus-bar parafusos de fixação.
Características especiais 1 Uma corrente secundária, Tropicalization
Temperatura de trabalho-25°Cto +60°C (-13°F a
140°F) (R. H.< 90%, sem condensação @ 40°C)
Temperatura de armazenamento -30°Cto +70°C (-22°F a
158°F) (R. H.< 90%, sem condensação @ 40°C)
Aprovações do CE, do cUrus e CSA
Conexão tipo Parafuso
Cablecrosssection areaFrom1.5 a 6 mm2
Min/Max parafusos torque de aperto relevantes para o terminal blockscrews:
De1 a 2 Nm
Max parafusos torque de aperto relevantes para o cabo de bus-bar fixingscrews:
0,3 Nm
Proteção degreeIP00
IP20(withsealable bloco de terminais de cobre + terminais de fio)
Cablediameter Max. 24 mm
Barramento tamanho
HorizontalMax. 32x5 30x10 25x20 mm
Vertical Máx. 25x12mm
Peso
From350 500 g
Especificações De Saída
Avaliado secundário current5 Uma ou 1-A
As especificações estão sujeitas a alterações sem noticeCTD-2X DS ENG 250315 1
