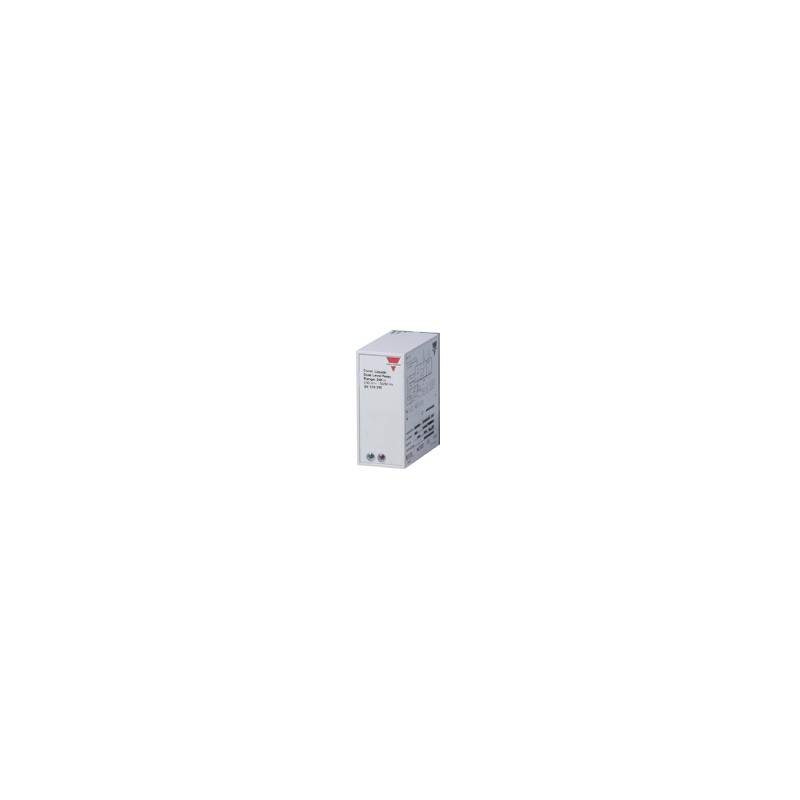

SV260230 CARLO GAVAZZI Seleccionado SISTEMA DE BOX Sistema recurso de detecção de parâmetros retangulares en..

Sensores De Nível
Amplificador, Capacitivo
TypesSV 150/250, SV 160/260
• Controle de nível para o sólido, líquido ou granulado de substâncias
• SV 150/250: Máx./min. controle de DESCARGA
• SV 160/260: Máx./min. controle de CARREGAMENTO
• Fábrica de sensibilidade
• Para sensores capacitivos VR.. e VRY..
• 10 A SPDT ou 8 A DPDT relé de saída
• LED de indicação: SV 150/250: fonte de Alimentação e o relé
• SV 160/260: Relé
• AC ou DC fonte de alimentação
SV 150/250
SV 160/260
Produto DescriptionOrdering KeySV 150 024
Nível de controle de relés para sensores capacitivos, VR e VRY. Os relés podem con-
trol um ou dois níveis de carregamento (SV 160/260) ou dis - carregamento (SV 150/250).
Habitação
Saída
Fonte de alimentação
TypeSelection
PlugOutputFunctionSupply: 24 VAC Alimentação: 115 VACSupply: 230 VAC Alimentação: 24 VDC
CircularSPDTDischargingSV 150 024SV 150 115SV 150 230 SV 150 724
DPDTDischargingSV 250 024SV 250 115SV 250 230 SV 250 724
SPDTCharging SV 160 024SV 160 115SV 160 230 SV 160 724
DPDTCharging SV 260 024SV 260 115SV 260 230 SV 260 724
InputSpecifications
SensitivityDepends no tipo de sensor e material
Sensor de voltageMax. 24 VDC
Terminal 6 é negativo
Sensor de currentActivated Min. 15 mA, máx. 20 mA a Não activação de Max. < 5 mA
Sensor de curto-circuito currentMax. 45 mA
Especificações Gerais
Indicação para
Saída ONLED, vermelho
Poder supplyLED, verde
(apenas SV 150/250)
Especificações Da Fonte
Fonte de alimentação AC-tipos de Sobretensão cat. II (IEC 60664) tensão Nominal de operação
através de pinos 2 & 10230 230 VAC ± 15%
115 115 VCA ± 15%
024 24 VAC ± 15% da tensão Nominal de isolamento 3 2.0 kVAC (rms) de resistência a impuso Nominal
voltage4 kV (1.2/50 µs) (linha/neutro)
Fonte de alimentação DC-tipos de Instalação cat. II (IEC 60664) operacional Nominal voltage724 24 VDC ±15% (pino 2 pos.) Tensão de isolamento nominal Nenhum
Classificada como transiente volts. 800 V (1.2/50 µs)
Meio ambiente
Grau de proteção IP 20 B grau de Poluição 3 (IEC 60664)
Temperatura de operação -20° c to +50°C (-4° f a +122°F) temperatura de Armazenamento-50° a +85°C (-58° f a +185°F)
ApprovalsUL, CSA
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (11.06.03) 1
