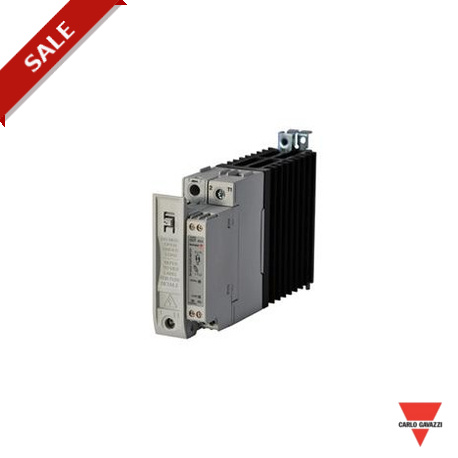

RGC1FA23D20GGE CARLO GAVAZZI CATEGORIA corrente nominal 11-25 ACA tensão nominal de 230 VAC MODO saída de co..

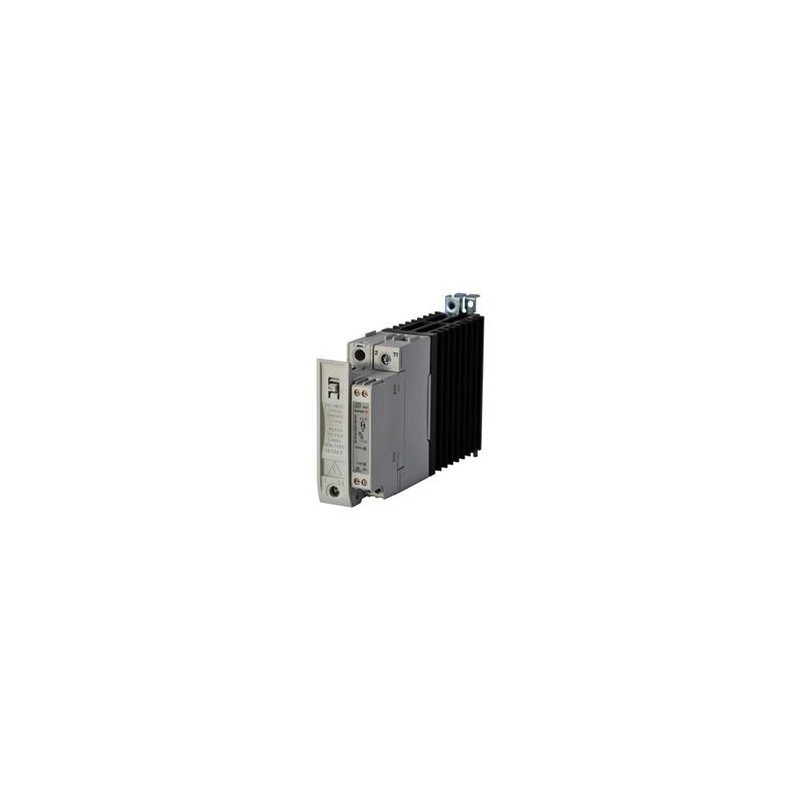

Os Relés De Estado Sólido
1-Fase com Dissipador de calor e IntegratedFuse
TypeRGC1F
•35 mm largura do produto
•Contator de estado sólido com fusíveis integrado
•AC zero cruz de comutação
•Tensão operacional: até 600 VAC
•Carga nominal correntes, de 20 de AAC, 30 AAC e AAC 40
•A tensão de controle: 4.5 - 32 VDC
•Integrado tensão transitória de proteção com varistor
•Detecção de SSR e de carga mulfunction (RGC1FS)
•Alarme de sinal de saída (RGC1FS)
•100 kA corrente de curto-circuito classificação
Produto DescriptionOrdering Chave
RGC 1 F 60 D 30 E GG
Este contator de estado sólido inclui três funções em um único aparelho: chaveamento de potência, proteção contra curto-circuito por semicondcutor fusível e monitoramento do sistema. RGC1FA é a versão, incluindo o poder - switchandthefuseversion com um fusível enquanto o RGC1FS inclui também a função de monitorização que detecta a carga, fusíveis e SSR falhas.
Chave De Ordenação
O painel frontal pode ser aberta para o acesso fácil do fusível e fusível de segurança aceita fusíveis a partir de uma ampla gama de fabricantes. Alarmes (em RGC1FS) é indicado por um LED vermelho na frente e um sinal que é normalmente fechada. Largura do produto é
35mm para toda a gama e coversupto600VACand
40AAC. Especificações indicadas no
25°C a menos que especificado.
Relé de estado sólido Número de pólos de fusíveis Integrado de modo de Comutação
Tensão nominal de operação
Controle de tensão
Corrente operacional nominal
Tipo de conexão para o controle e poder
Conexão de saída configuração
Tipo de Modo Integrado RatedControl Nominal de Conexão fusevoltage tensão corrente de de controle/ powerconfiguration
RGC1 F: Zero cross23: 230VACD: 3 ou 20: 20AACG: Caixa de Grampo E: Contator de comutação + fusível 60: 600VAC4.5 - 32VDC30: 30AAC
+ porta-fusível 40: 40AAC
Aviso
- Risco de choque elétrico
S: Zero cruz de comutação
+ fuse + fusível de segurança
+ sistema de monitoramento
- Não abra o painel de fusíveis quando o produto estiver em funcionamento
- Desligue o painel antes de fazer qualquer manutenção no produto. O painel deve ser fechado antes de reiniciar a operação.
- Falha em seguir estas instruções pode resultar em ferimentos graves (ou pior) e/ou danos no equipamento
Guia De Seleção
Tensão nominal de saída Opções de Controle de tensão de corrente operacional Nominal a 40°C
20 AAC30 AAC AAC 40
230VAC Fusível Only3 -32VDC RGC1FA23D20GGERGC1FA23D30GGE RGC1FA23D40GGE
600VAC Fusível Only4.5 -32VDCRGC1FA60D20GGERGC1FA60D30GGE RGC1FA60D40GGE
230VAC Fusível +Detecção 3 - 32VDCRGC1FS23D20GGERGC1FS23D30GGE RGC1FS23D40GGE
600VAC Fusível +Detecção de 4.5 -32VDCRGC1FS60D20GGERGC1FS60D30GGE RGC1FS60D40GGE
As especificações estão sujeitas a alterações sem aviso prévio (14.03.2014) 1
