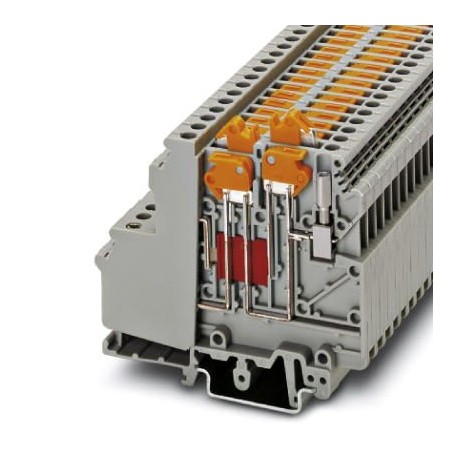

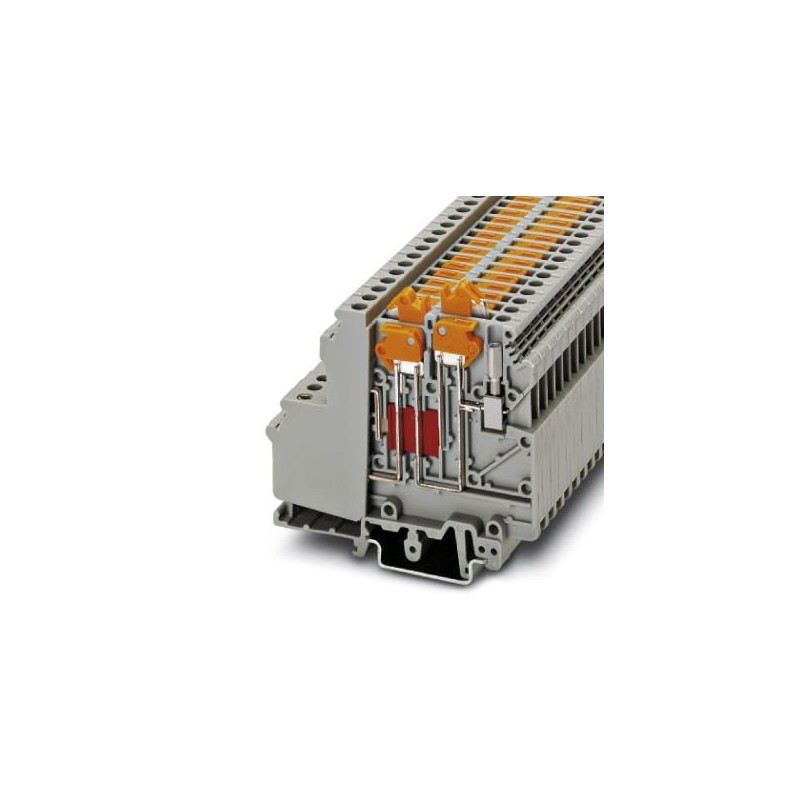

UDMTK 5-TWIN-P/P 3101126 PHOENIX CONTACT Morsetto con sezionatore a coltello
UDMTK 5-TWIN-P/P
3101126
PHOENIX_CONTACT
50
Morsetto con sezionatore a coltello
morsetti di giunzione > sezionatore morsettiera
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3101126 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1231 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 479 (C_1_2017) |
| GTIN | 4017918092627 |
| Peso per pezzo (confezione esclusa) | 28,000 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | TR (Turchia) |
Generalità
| Numero di piani | 2 |
|---|---|
| Numero collegamenti | 3 |
| Sezione nominale | 4 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 8 A (con una sezione conduttore di 4 mm²) |
| Corrente di carico massima | 8 A (La corrente alimentata sul lato impianto può essere pari a max. 16 A, il massimo carico di corrente ammissibile delle derivazioni è pari a 8 A.) |
| Tensione nominale UN | 400 V |
| Parete laterale aperta | No |
Dimensioni
| Larghezza | 6,2 mm |
|---|---|
| Lunghezza | 76,5 mm |
| Altezza NS 35/7,5 | 68,5 mm |
| Altezza NS 35/15 | 76 mm |
| Altezza NS 32 | 73,5 mm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 2,5 mm² |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Calibro a tampone | A4 |
| Filettatura | M3 |
| Coppia min. | 0,6 Nm |
| Coppia max. | 0,8 Nm |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141126eCl@ss 8.027141126eCl@ss 9.027141126
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3101126-UDMTK 5-TWIN-P/P | 133 Kbytes |
|
