Visualizza ingrandito

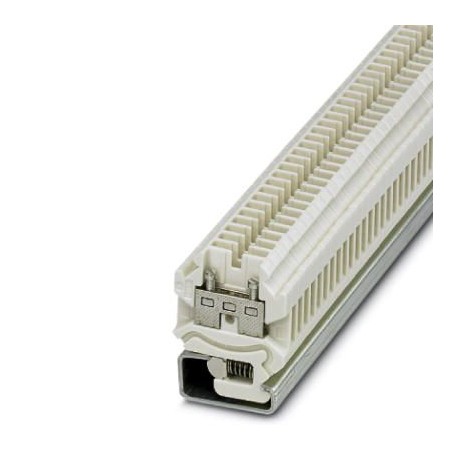

SSK 0525 KER-EX 0501059 PHOENIX CONTACT Morsetto passante componibile, tipo di connessione: connessione a vi..
SSK 0525 KER-EX
0501059
PHOENIX_CONTACT
50
Morsetto passante
morsetti di giunzione > Staffa terminale per canalina
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 0501059 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1211 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 511 (C_1_2017) |
| GTIN | 4017918002480 |
| Peso per pezzo (confezione esclusa) | 18,775 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Potenziali | 1 |
| Sezione nominale | 2,5 mm² |
| Colore | avorio |
| Materiale isolante | PA |
| Materiale | Ceramica |
| Classe di combustibilità a norma UL 94 | V0 |
| Corrente di carico massima | 32 A (con una sezione conduttore di 4 mm²) |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
| Corrente di carico massima | 32 A (con una sezione conduttore di 4 mm²) |
| Corrente nominale IN | 24 A |
| Tensione nominale UN | 690 V |
| Parete laterale aperta | Sì |
| Specifica di prova protezione antinfortunistica | DIN EN 60529 (VDE 0470-1):2000-09 |
| Protezione dai contatti accidentali | con garanzia |
| Protezione per le dita | con garanzia |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 9,8 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 1,89 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura velocità di rotazione | 10 giri/min |
| Prova di piegatura rotazioni | 135 |
| Prova di piegatura sezione del conduttore/peso | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| Risultato prova di trazione | Controllo superato |
| Prova di trazione sezione del conduttore | 0,2 mm² |
| Valore nominale forza d'estrazione | 10 N |
| Prova di trazione sezione del conduttore | 4 mm² |
| Valore nominale forza d'estrazione | 60 N |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Sede fissa sul supporto di fissaggio | NS 32 |
| Valore nominale | 1 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Requisito tensione dissipata | ≤ 3,2 mV |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 4 mm² |
| Corrente di breve durata | 0,48 kA |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 1000 °C |
Dimensioni
| Larghezza | 6,2 mm |
|---|---|
| Spessore della piastra terminale | 3,5 mm |
| Lunghezza | 38 mm |
| Altezza NS 32 | 48 mm |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1,5 mm² |
| Attacco a norma | IEC/EN 60079-7 |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 9 mm |
| Calibro a tampone | A3 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0 27141120 eCl@ss 4.1 27141120 eCl@ss 5.0 27141120 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141120 eCl@ss 8.0 27141120 eCl@ss 9.0 27141120
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-0501059-SSK 0525 KER-EX | 105 Kbytes |
|
