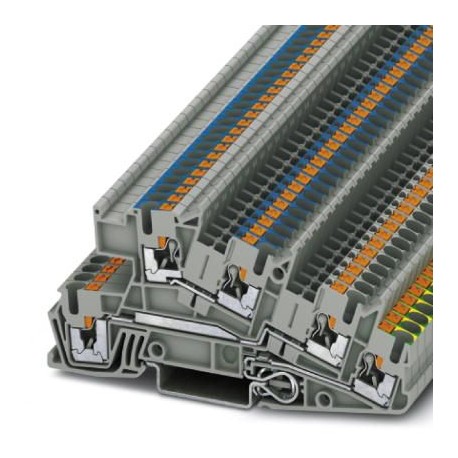

PTI 2,5-PE/L/N 3213950 PHOENIX CONTACT Morsetto per conduttore di terra per installazione
PTI 2,5-PE/L/N
3213950
PHOENIX_CONTACT
50
Morsetto per conduttore di terra per installazione
morsetti di giunzione > Morsettiera multilivello per impianti
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3213950 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE2253 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 86 (C_1_2017) |
| GTIN | 4046356609623 |
| Peso per pezzo (confezione esclusa) | 17,040 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Generalità
| Nota | Nota per il montaggio:Per un fissaggio sicuro della barra collett. N è necessario montare i blocchetti di supporto all’estremità di ogni morsettiera o, in presenza di morsett. più lunghe, installarli a distanza di 20 cm. |
|---|---|
| Numero di piani | 3 |
| Numero collegamenti | 5 |
| Potenziali | 2 |
| Sezione nominale | 4 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 4 kV |
| 6 kV | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,02 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Corrente di carico massima | 30 A (con sezione conduttore da 4 mm² e blocco morsetti da 3 poli) |
| Corrente nominale IN | 24 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale UN | 400 V (morsetto passante / morsetto passante) |
| 250 V (morsetto passante / PE) | |
| 250 V (morsetto passante / N) | |
| Parete laterale aperta | Sì |
| Specifica di prova protezione antinfortunistica | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protezione dai contatti accidentali | con garanzia |
| Protezione per le dita | con garanzia |
| Nota sulla protezione antinfortunistica | In funzione dell'applicazione finale in riferimento alla linea di alimentazione N. |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 7,3 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 1,89 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura velocità di rotazione | 10 giri/min |
| Prova di piegatura rotazioni | 135 |
| Prova di piegatura sezione del conduttore/peso | 0,14 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| Risultato prova di trazione | Controllo superato |
| Prova di trazione sezione del conduttore | 0,14 mm² |
| Valore nominale forza d'estrazione | 10 N |
| Prova di trazione sezione del conduttore | 4 mm² |
| Valore nominale forza d'estrazione | 60 N |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Sede fissa sul supporto di fissaggio | NS 35 |
| Valore nominale | 1 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Requisito tensione dissipata | ≤ 3,2 mV |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 4 mm² |
| Corrente di breve durata | 0,48 kA |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 4 mm² |
| Corrente di breve durata | 0,48 kA |
| Risultato prova termica | Controllo superato |
| Prova di invecchiamento per cicli di temperatura morsetti componibili senza viti | 192 |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Risultato prova di invecchiamento | Controllo superato |
| Risultato prova vibrazioni, rumori a banda larga | Controllo superato |
| Specifica di prova vibrazioni, rumori a banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro di prova | Controllo della durata categoria 1, classe B, sulla cassetta di distribuzione del veicolo |
| Frequenza di prova | f1= 5 Hz a f2= 150 Hz |
| Livello ASD | 0,964 (m/s2)2/Hz |
| Accelerazione | 0,58 g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato test di sollecitazioni meccaniche | Controllo superato |
| Specifica di prova test di sollecitazioni meccaniche | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma urti | Semisinusoidale |
| Accelerazione | 5g |
| Durata urti | 30 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 5,2 mm |
|---|---|
| Spessore della piastra terminale | 2,2 mm |
| Lunghezza | 101 mm |
| Altezza | 48,6 mm |
| Altezza NS 35/7,5 | 50,5 mm |
| Altezza NS 35/15 | 58 mm |
Dati di collegamento
| Nota | Attenersi al carico di corrente ammesso delle guide di montaggio. |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione min. conduttore flessibile AWG | 26 |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
| Calibro a tampone | A3 |
| Collegamento | Connessione Push-in |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141125eCl@ss 9.027141125
