Visualizza ingrandito

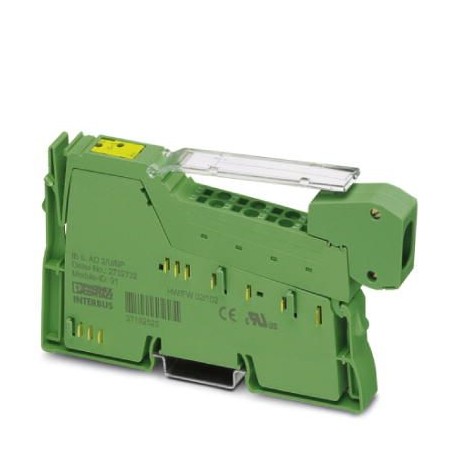

IB IL AO 2/U/BP-PAC 2861467 PHOENIX CONTACT Morsetto Inline
IB IL AO 2/U/BP-PAC
2861467
PHOENIX_CONTACT
Morsetto Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2861467 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI142 - |
| Pagina catalogo | Pagina 167 (C_6_2017) |
| GTIN | 4017918894382 |
| Peso per pezzo (confezione esclusa) | 48,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 48 g |
| Nota per i dati sul peso | con connettore |
| Messaggi di diagnostica | Caduta o superamento per difetto della tensione logica ULSegnalazione di errore periferia all'accoppiatore bus |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Numero di canali | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 33 mA |
| max. 40 mA | |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 18 mA (a vuoto) |
| max. 28 mA (a vuoto) | |
| tip. 25 mA (Pieno carico (RL= 2 kΩ)) | |
| max. 35 mA (Pieno carico (RL= 2 kΩ)) | |
| Potenza assorbita | tip. 0,68 W (a vuoto) |
Uscite analogiche
| Numero uscite | 2 |
|---|---|
| Tecnica di connessione | 2 conduttori |
| Indicazioni sulla tecnologia di connessione | schermato |
| Denominazione uscita | Uscite analogiche |
| Tempo di conversione D/A | < 100 ns |
| Nome protezione | Protezione transitoria delle uscite |
| Formato dei dati | IB IL, IB ST |
| Rappresentazione valori di output | 16 bit (15 bit + segno) |
| Risoluzione DAC | 13 Bit |
| Aggiornamento dati di processo | < 1 ms |
| Segnale d'uscita, tensione | 0 V ... 10 V |
| -10 V ... 10 V | |
| Carico/carico di uscita uscita di tensione | > 2 kΩ |
| Accuratezza | tip. 0,02 % (dal valore finale del range di uscita) |
| Lunghezza cavo consentita | max. 500 m (I dati si riferiscono all'esercizio nominale rispettando le norme di installazione.I dati si riferiscono ai seguenti tipi di cavi di riferimento:Cavo schermato per centrale: LiYCY; 2 x 2 x 0,5 mm²; VDE0812) |
Separazione del potenziale
| Test di verifica | Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ periferia 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (periferia) / Terra funzionale 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861467-IB IL AO 2/U/BP-PAC | 136 Kbytes |
|
