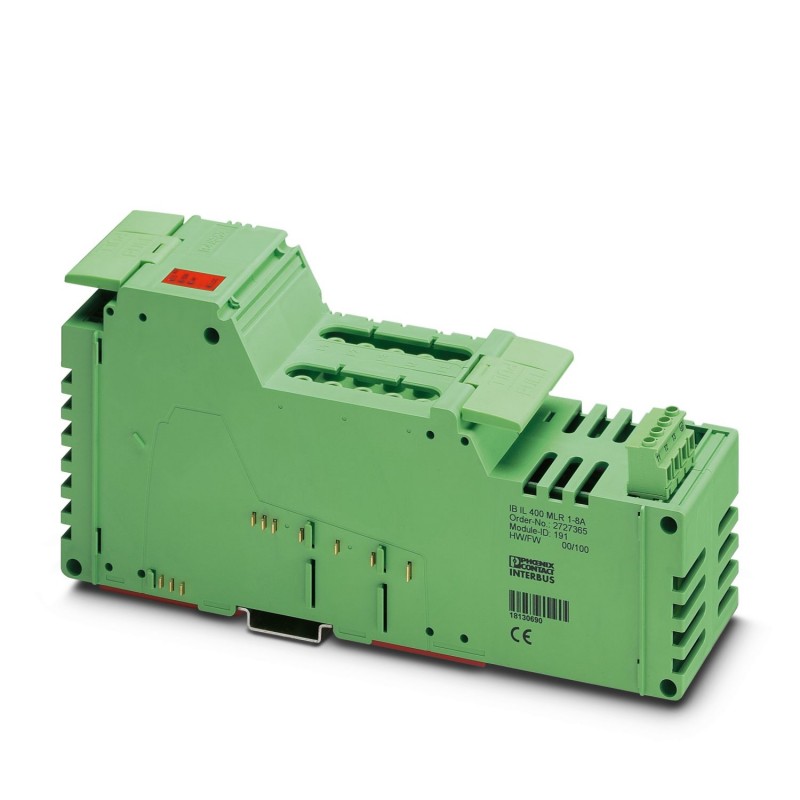

IB IL 400 MLR 1-8A 2727365 PHOENIX CONTACT Morsetto Inline

IB IL 400 MLR 1-8A

2727365

PHOENIX_CONTACT

Morsetto Inline

Maggiori dettagli


I / O

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli



Dati commerciali

Codice per l'ordinazione2727365
Pezzi/conf.1 PZ
Sales keyDNI171 -
Pagina catalogoPagina 187 (C_6_2017)
GTIN4017918168483
Peso per pezzo (confezione esclusa)550,000 g
Numero tariffa doganale85389091
Paese di origineDE (Germania)

Nota

Limitazione dell'uso1

Dimensioni

Disegno quotato
Larghezza63 mm
Altezza224 mm
Profondità109 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 55 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 85 °C
Umidità dell'aria consentita (esercizio)10 % ... 85 % (senza condensa)
Temperatura ambiente consentita (stoccaggio/trasporto)10 % ... 85 % (senza condensa)
Pressione aria (funzionamento)80 kPa ... 106 kPa (fino a 2000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Grado di protezioneIP20
NotaNota per il funzionamento Protezione di linea del cavo di alimentazione di rete max. 20 A, osservare il derating del connettore POWER-COMBICON

Interfacce

Denominazionebus locale Inline
Numero di canali2
CollegamentoRipartitore dati Inline
Velocità di trasmissione500 kBit/s
Fisica di trasmissioneRame

Connessione rete

DenominazioneConnessione rete
CollegamentoConnettore di alimentazione
Denominazione vano di collegamentoMorsettiera X11 e X12
N. poli5
Sezione del conduttore ammessamax. 2,5 mm² (L1, L2, L3, N, PE (non anticipato))
Tensione di esercizio187 V AC ... 500 V AC +0 % (Tensione conduttori)
Carico di corrente massimo20 A

Uscita motor starter

CollegamentoCOMBICON
Numero1 (3 fasi, anti-cortocircuito con protezione linea esterna 20 A)
1
Denominazione uscitaUscita motore
Denominazione vano di collegamentoMorsettiera X10
N. poli4
Sezione del conduttore ammessa1 mm² ... 2,5 mm²
Tensione di esercizio200 V AC ... 600 V AC +0 %
Frequenza50 Hz ... 60 Hz
Intervallo corrente nominale0,2 A ... 8 A
Frequenza di attivazionemax. 5 cicli di manovra al minuto

Monitoraggio motore

Range di parametrizzazione0,2 A ... 8 A (Passi da 50/100/200 mA, su bus di campo)
Disattivazione rapida≥ 40 A (dopo 0,3 secondi)

Motor starter freni

Numero1
DenominazioneModulo di frenatura (esterno)
Tipo contattiSemiconduttore
Tecnica di connessioneCOMBICON

Ingresso termistore

Numero ingressi2

Ingressi digitali

Denominazione ingressoIngressi digitali
Numero ingressi1
N. poli4
Tempo filtro0,2 ms

Potenziali Inline

DenominazioneAlimentazione della logica (UL)
Tensione di alimentazione7,5 V DC (tramite ripartitore di potenziale)
Corrente assorbitamax. 50 mA
Potenza assorbitamax. 0,375 W
DenominazioneAlimentazione del circuito di segmento (US)
Tensione di alimentazione24 V DC (tramite ripartitore di potenziale)
Range tensione di alimentazione19,2 V DC ... 28,8 V DC (comprese tutte le tolleranze, ripple incluso)
Corrente assorbitamax. 160 mA
Potenza assorbitamax. 4,2 W (Totale apparecchiature)

Generalità

Tipo di montaggioGuida di supporto
Peso netto550 g
Nota per i dati sul pesosenza connettore
FunzionamentoElaborazione con un Byte dati di processo
NotaNota per il funzionamento Protezione di linea del cavo di alimentazione di rete max. 20 A, osservare il derating del connettore POWER-COMBICON
Messaggi di diagnosticaSovracorrente Segnalazione di errore nel codice diagnostica (bus) e segnalazione sul modulo tramite LED ERR
Stadio di uscita non controllabile Segnalazione di errore nel codice diagnostica (bus) e segnalazione sul modulo tramite LED ERR
Errore di modulo dopo errore nel controllo automatico Segnalazione sul master
Indicazione per il montaggioPer garantire una ventilazione sufficiente, rispettare una distanza di montaggio di minimo 50 cm verso l'alto e verso il basso.
