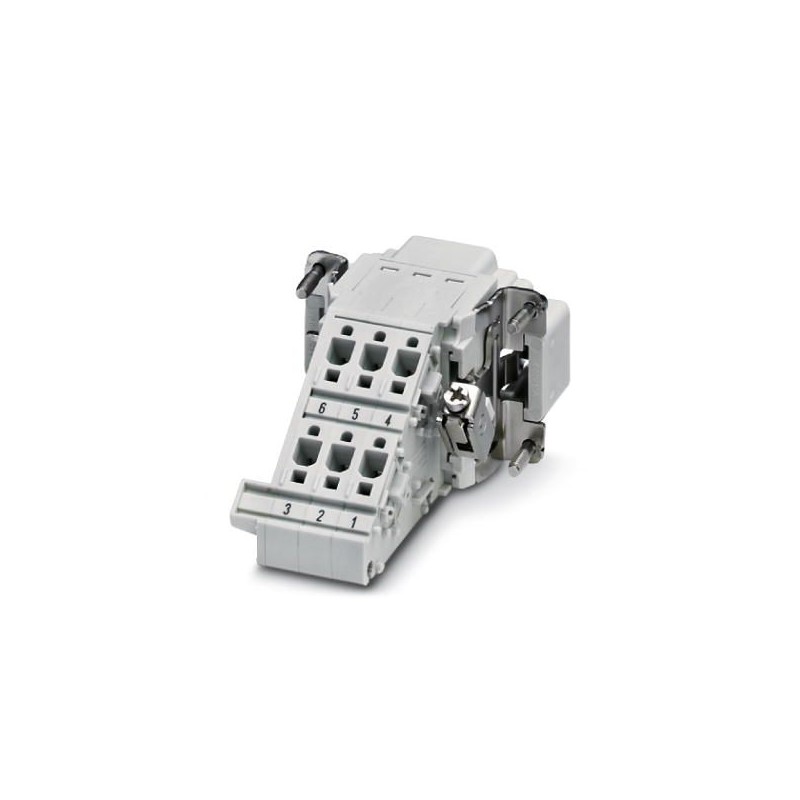

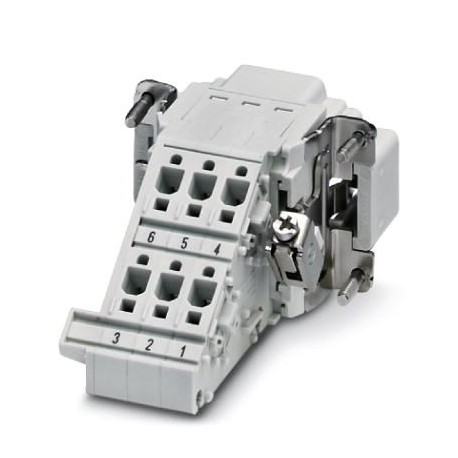

HC-B 6-A-DT-PEL-M 1648364 PHOENIX CONTACT Adattatori
HC-B 6-A-DT-PEL-M
1648364
PHOENIX_CONTACT
5
Adattatori
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1648364 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | BF7ADC - |
| Quantità di ordinazione minima | 5 PZ |
| Pagina catalogo | Pagina 543 (C_2_2017) |
| GTIN | 4046356092081 |
| Peso per pezzo (confezione esclusa) | 72,378 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | CN (Cina) |
Dati elettrici
| N. poli | 6 |
|---|---|
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione impulsiva di dimensionamento | 6 kV |
| Corrente di dimensionamento | 16 A |
Dati meccanici
| Tipo | B6 |
|---|---|
| Tecnica di connessione | Connessione Push-in |
| Lunghezza di spelatura nei singoli conduttori | 10 mm (13 mm in caso di impiego di capocorda) |
| Sezione di collegamento | 0,5 mm² ... 2,5 mm² |
| Sezione di collegamento AWG | 22 ... 12 |
Generalità
| Nota | Per flangia da incasso HEAVYCON-ADVANCE e custodia da incasso HEAVYCON serie B6 |
|---|---|
| I connettori possono essere estratti solo in assenza di carico/tensione. | |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PA |
| Norme/disposizioni | PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R22 e R23 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL2) |
| PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Nota per il montaggio | 1) Impiegare un capocorda. 0,5 mm² .... 2,5 mm² con collare isolante, lunghezza: 10 mm, lunghezza di spelatura: 13 mm, 2) Cacciavite SZF0-0,4x2,5 (simile a DIN 5264) |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| Norme costruttive e di verifica | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440222
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1648364-HC-B 6-A-DT-PEL-M | 153 Kbytes |
|
