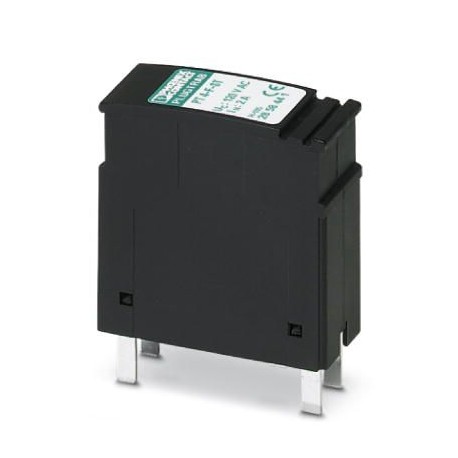

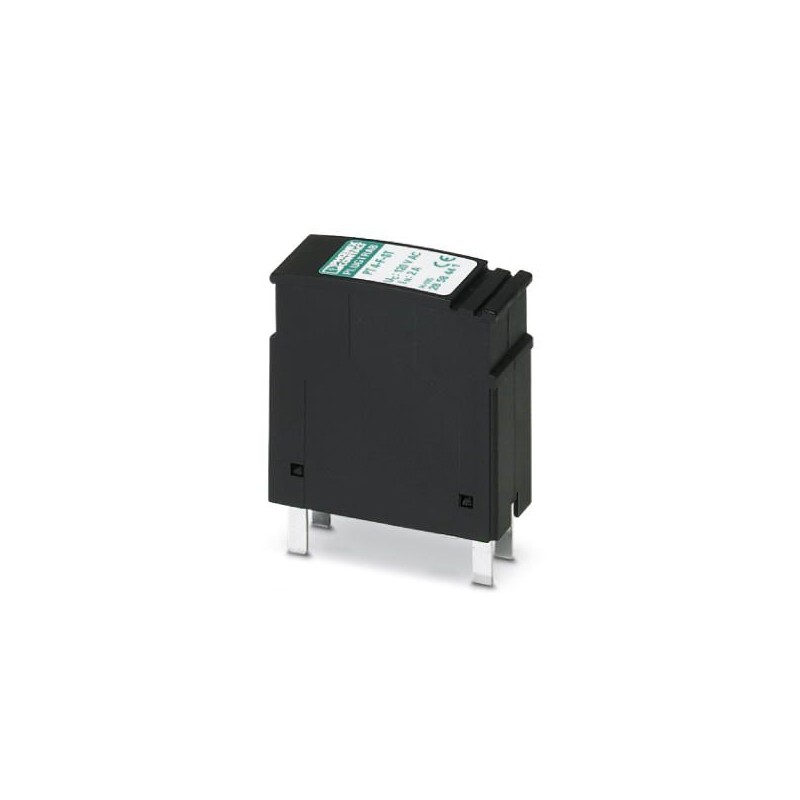

PT 4-F-ST 2858441 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 4-F-ST
2858441
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2858441 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2111 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 115 (C_4_2017) |
| GTIN | 4017918892364 |
| Peso per pezzo (confezione esclusa) | 19,220 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 45 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 52 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero intenso RAL 9005 |
| Tipo di montaggio | sull’elemento base |
| Tipo | maschio |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.10 |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 110 V AC |
| Massima tensione permanente UC | 60 V DC |
| 120 V AC | |
| Corrente di dimensionamento | 2 A AC (80 °C) |
| 150 mA DC (80 °C) | |
| Corrente attiva di esercizio ICa UC | ≤ 2 µA |
| Corrente conduttori di terra IPE | ≤ 8 µA (con PT 4-BE) |
| ≤ 2 µA (con PT 4+F-BE) | |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 2,5 kA |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 450 V (con PT 4-BE) |
| ≤ 600 V (con PT 4+F-BE) | |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 25 V (con PT 4-BE) |
| ≤ 50 V (con PT 4+F-BE) | |
| Livello di protezione Up(conduttore-terra) | ≤ 450 V (C2 - 10 kV / 5 kA con PT 4-BE) |
| ≤ 600 V (C2 - 10 kV / 5 kA con PT 4+F-BE) | |
| Livello di protezione Upstatico (conduttore-terra) | ≤ 50 V (C2 - 10 kV / 5 kA con PT 4-BE) |
| ≤ 50 V (C2 - 10 kV / 5 kA con PT 4+F-BE) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 100 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,1 dB (≤ 1 MHz / 50 Ω) |
| Frequenza limite fg (3dB), asimm. (GND) nel sistema a 50 Ohm | tip. 100 MHz |
| Capacità (filo-terra) | tip. 2 pF (con PT 4-BE) |
| tip. 2 pF (con PT 4+F-BE) | |
| Resistenza in serie | 0 Ω |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 2 A AC (T) |
| 150 mA DC (T) | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| C1 - 1 kV/500 A | |
| C3 - 100 A | |
| D1 - 2,5 kA |
Dati di collegamento
| Collegamento | Connessione a vite (insieme all’elemento base) |
|---|---|
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Norme/disposizioni | IEC 61643-21 2000 + rettifica 2001 + A1:2008, modificato + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
