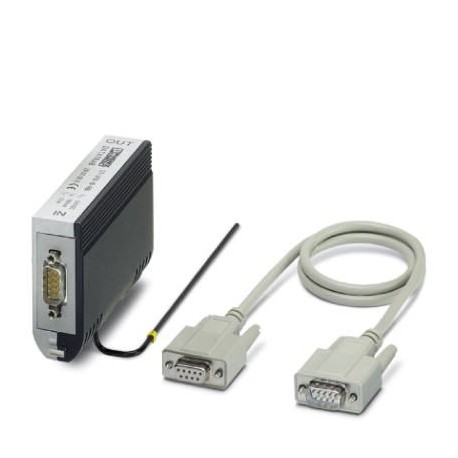

DT-UFB-IB-RB0 2800056 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
DT-UFB-IB-RB0
2800056
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2800056 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3112 - |
| Pagina catalogo | Pagina 159 (C_4_2017) |
| GTIN | 4046356462723 |
| Peso per pezzo (confezione esclusa) | 436,000 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Materiale custodia | Pressofuso di zinco |
|---|---|
| Colore | argento/nero |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| VDE 0110-1 | |
| Tipo di montaggio | Adattatore specifico e guida 35 mm |
| Tipo | Adattatori intermedi per montaggio su guida |
| N. poli | 5 |
| Direzione di azione | Line-Line & Line-Ground/Shield |
Circuito di protezione
| Classe di prova IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Massima tensione permanente UC | 5,8 V DC |
| Corrente di dimensionamento | ≤ 180 mA (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1 µA |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | ≤ 5 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | ≤ 5 kA |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 700 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 15 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 700 V |
| Limitazione di tensione in uscita a 1 kV/µs (massa segnale fili), statica | ≤ 15 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 25 V |
| Tensione residua con In(conduttore-terra) | ≤ 55 V |
| Tensione residua in In (fili-massa segnale) | ≤ 25 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 16 V (B2 - 100 A) |
| ≤ 20 V (C1 - 500 A) | |
| ≤ 60 V (C2 - 1 kA) | |
| ≤ 60 V (C2 - 5 kA) | |
| Livello di protezione Up(conduttore-terra) | ≤ 700 V (B2 - 100 A) |
| ≤ 700 V (C1 - 500 A) | |
| ≤ 700 V (C2 - 5 kA) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,5 dB (≤ 5 MHz / 150 Ω) |
| tip. 0,6 dB (≤ 10 MHz / 100/150 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | ≥ 100 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | ≥ 100 MHz |
| Capacità (filo-filo) | tip. 20 pF |
| Resistenza in serie | tip. 7 Ω |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| B2 - 4 kV/100 A | |
| Resistenza corrente impulsiva (conduttore-terra) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| D1 - 1 kA |
Dati di collegamento
| Collegamento | D-SUB-9 |
|---|---|
| Tipo di collegamento IN | Connettore femmina D-SUB a 9 poli |
| Tipo di collegamento OUT | Connettore maschio D-SUB 9 |
| Tecnica di connessione | Uscita di bus remoto |
Normative e prescrizioni
| Norme/Disposizioni | IEC 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| Norme/disposizioni | DIN EN 61643-21 2002 |
| IEC 61643-21 2000 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800056-DT-UFB-IB-RB0 | 113 Kbytes |
|
