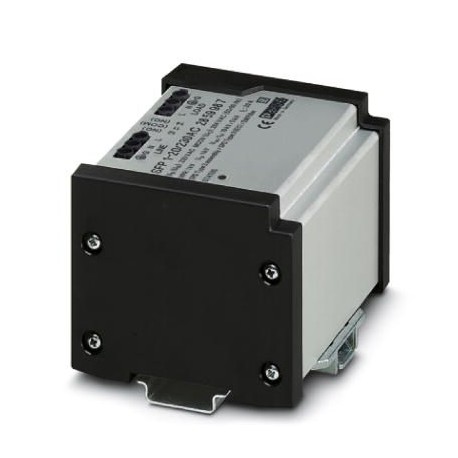

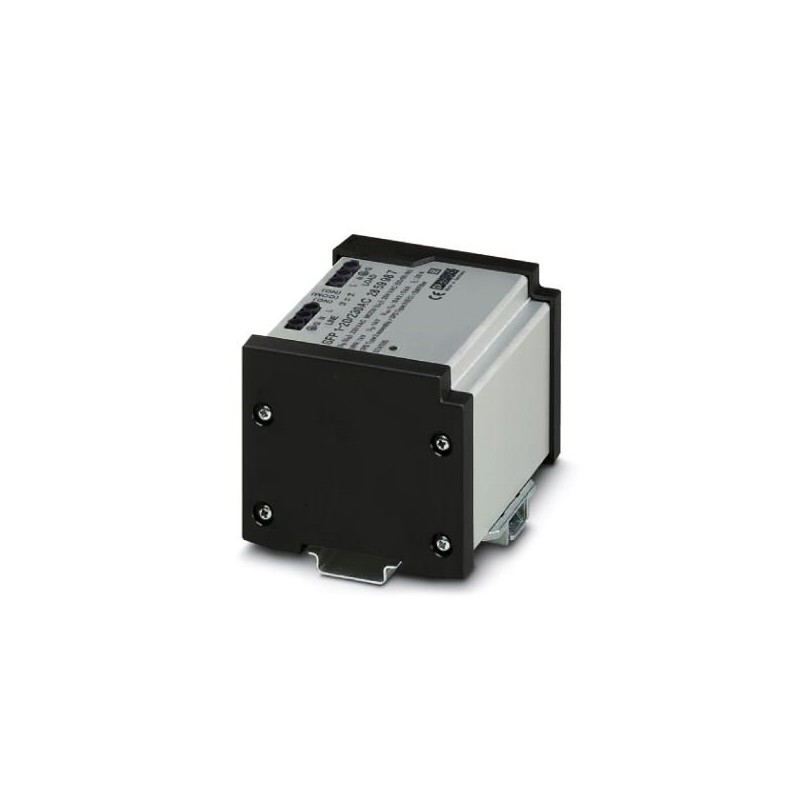

SFP 1-20/230AC 2859987 PHOENIX CONTACT Dispositivo protez. contro le sovratensioni filtro EMC
SFP 1-20/230AC
2859987
PHOENIX_CONTACT
Dispositivo protez. contro le sovratensioni filtro EMC
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2859987 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CLC131 - |
| Pagina catalogo | Pagina 184 (C_4_2017) |
| GTIN | 4046356098175 |
| Peso per pezzo (confezione esclusa) | 616,000 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
Generalità
| Tipo EN | T3 |
|---|---|
| Numero di porte | Two |
| Dispositivi di protezione | L-N |
| L-PE | |
| N-PE | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero |
| argento | |
| Materiale custodia | Alluminio |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida monolitico |
| N. poli | 2 |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Specificamente utilizzabile nei Paesi | D, A, I, NL, S, E, FIN, P |
Circuito di protezione
| Tensione nominale UN | 240 V AC (TN) |
|---|---|
| 240 V AC (TT - solo in combinazione con RCD) | |
| 240 V AC (IT - only in use with RCD) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 264 V AC |
| Corrente di carico nom. IL | 20 A (40 °C) |
| Corrente conduttori di terra IPE | ≤ 0,6 mA |
| Corrente nominale dispersa In(8/20)µs | 5 kA |
| Assorbimento di potenza in standby PC | ≤ 25 VA (a UREF) |
| ≤ 27,5 VA (con UC) | |
| Tensione di prova di riferimento UREF | 264 V AC |
| Impulso combinato UOC | 10 kV (5 kA) |
| Livello di protezione Up | ≤ 1 kV |
| Comportamento TOV in caso di UT(L-N) | 350 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| Comportamento TOV in caso di UT(L-PE) | 457 V AC (5 s / withstand mode) |
| 350 V AC (120 min / withstand mode) | |
| 1464 V AC (200 ms / safe failure mode) | |
| Comportamento TOV in caso di UT(N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Tempo di risposta tA | ≤ 25 ns |
| Capacità (L-N) | 1 µF ±10 % |
| 10 nF ±10 % (X2-275 V) | |
| Capacità (L-PE) | 2,2 nF ±20 % (Y2-250 V) |
| Capacità (L-PEN) | 2,2 nF ±20 % (Y2-250 V) |
| Prefusibile necessario massimo | 20 A (MCB B / general purpose) |
| 16 A (IT - MCB B / general purpose) | |
| Attenuazione d’inserzione aE, simm. | 20 dB (≥ 100 kHz / 50 Ω) |
| Attenuazione d’inserzione aE, asimm. | 30 dB (≥ 1 MHz / 50 Ω) |
| Resistenza ai corto circuiti ISCCR | 5 kA AC (TN/TT) |
| 1 kA AC (IT) |
Indicazione/segnalazione a distanza
| Funzione di inserzione | Contatti di scambio |
|---|---|
| Tensione di esercizio | 12 V AC ... 250 V AC |
| 250 V DC (250 mA DC) | |
| Corrente d'esercizio | 100 mA AC ... 1 A AC |
| 1 A DC (48 V DC) | |
| Collegamento | Morsetto a vite estraibile |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza di spelatura | 7 mm |
Dati di connessione
| Collegamento | Morsetti a vite |
|---|---|
| Sezione conduttore flessibile | 2,5 mm² ... 4 mm² |
| Sezione conduttore rigida | 2,5 mm² ... 6 mm² |
| Sezione conduttore AWG | 14 ... 10 |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| 4,5 lbf-in. ... 5,5 lbf-in. | |
| Lunghezza di spelatura | 8 mm |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2859987-SFP 1-20/230AC | 139 Kbytes |
|
