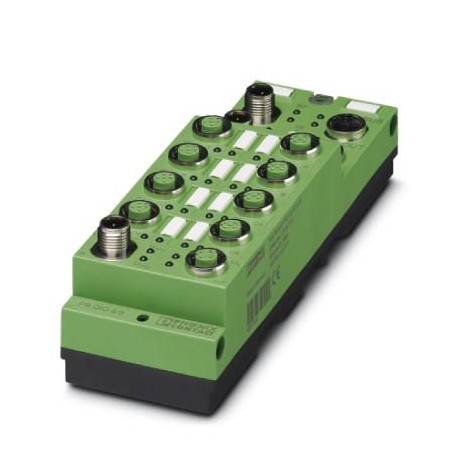

FLS PB M12 DIO 8/8 M12 2736372 PHOENIX CONTACT Il modulo Stand-Alone per PROFIBUS ha 8 ingressi digitali e 8..
FLS PB M12 DIO 8/8 M12
2736372
PHOENIX_CONTACT
Il modulo Stand-Alone per PROFIBUS ha 8 ingressi digitali e 8 uscite digitali, con 500 mA di carico ciascuna. La connessione M12 avviene con connessione rapida. L'alimentatore 24 V DC è protetto contro cortocircuiti e sovraccarichi.
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dimensioni
| Larghezza | 60 mm |
|---|---|
| Altezza | 178 mm |
| Profondità | 49,3 mm |
| Distanza fori | 168 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 95 % |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3.000 m s.l.m.) |
| Grado di protezione | IP65/IP67 |
Generalità
| Peso netto | 340 g |
|---|---|
| Tipo di montaggio | Montaggio a parete |
Interfacce
| Sistema bus di campo | PROFIBUS DP |
|---|---|
| Denominazione | PROFIBUS DP |
| Collegamento | Connettori 2x M12, codifica B |
| Denominazione vano di collegamento | Cavo in rame |
| Velocità di trasmissione | 9,6 kBit/s ... 12 MBit/s (Riconoscimento automatico delle Baudrate) |
| Fisica di trasmissione | Cavo in rame conforme PROFIBUS DP |
| Assegnazione spazio di indirizzamento | 1 ... 99, regolabile |
| N. poli | 5 |
Alimentazione dell'elettronica
| Collegamento | Connettori M12 (codifica A) |
|---|---|
| Denominazione | UL |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 18 V DC ... 30 V DC (ripple incluso) |
Potenziali Fieldline
| Alimentazione di tensione UL | 24 V DC |
|---|---|
| Alimentazione di corrente a UL | max. 4 A |
| Corrente assorbita da UL | tip. 40 mA |
| max. 100 mA | |
| Alimentazione di tensione a US | 24 V DC |
| Alimentazione di corrente a US | max. 4 A |
| Corrente assorbita da US | tip. 10 mA (più corrente sensore) |
| max. 500 mA | |
| Alimentazione di tensione a UA11 | 24 V DC |
| Alimentazione di corrente a UA11 | max. 4 A |
| Corrente assorbita da UA11 | tip. 6 mA (più corrente attuatore) |
| max. 4 A | |
| Alimentazione di tensione a UA12 | 24 V DC |
| Alimentazione di corrente a UA12 | max. 4 A |
| Corrente assorbita da UA12 | tip. 6 mA (più corrente attuatore) |
| max. 4 A |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Collegamento | connettore M12 doppio |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Numero ingressi | 8 |
| Circuito di protezione | Prot. contro inversione polarità |
| Tempo filtro | 3 ms |
| Curva d'ingresso | IEC 61131-2 Tipo 1 |
| Tensione d'ingresso | 24 V DC |
| Range d'ingresso segnale "0" | -30 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 13 V DC ... 30 V DC |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | connettore M12 doppio |
| Tecnica di connessione | 2/3 conduttori |
| Numero uscite | 8 |
| Circuito di protezione | Protezione contro cortocircuito |
| Tensione d'uscita | 24 V DC |
| Corrente massima d'uscita per canale | 500 mA |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2736372-FLS PB M12 DIO 8/8 M12 | 147 Kbytes |
|
