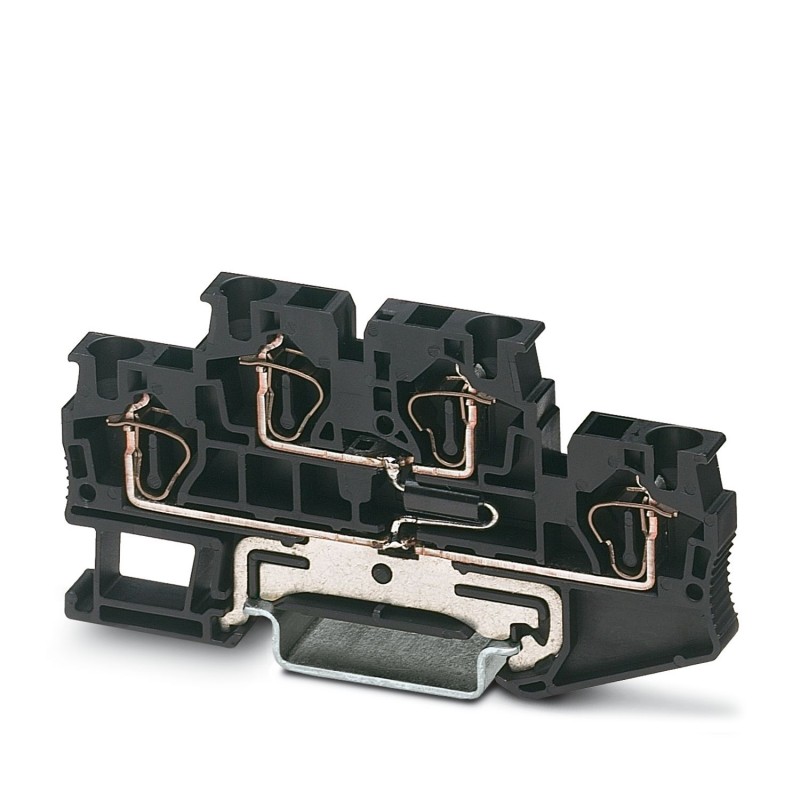

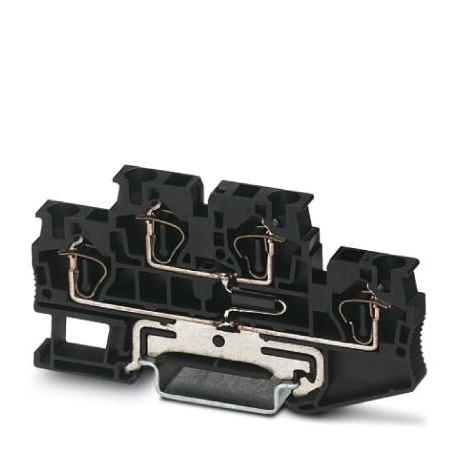

TT-STTB-PE-24 2858182 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
TT-STTB-PE-24
2858182
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2858182 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | CL2226 - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 105 (TT_2009) |
| GTIN | 4017918877897 |
| Peso per pezzo (confezione esclusa) | 22,650 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| VDE 0110-1 | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Morsetto a due piani con piedino PE |
| Direzione di azione | Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C3 |
|---|---|
| Classe requisiti VDE | C3 |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 40 V DC |
| 28 V AC | |
| Corrente di dimensionamento | 32 A (≤ 60 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 119 A |
| Corrente dispersa Itotal(8/20) µs | 119 A |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 119 A |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 119 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 23 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 23 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 60 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 80 V |
| Tensione residua con In(conduttore-terra) | ≤ 80 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 65 V |
| Tensione residua con Ian (10/1000) µs (conduttore-terra) | ≤ 65 V |
| Livello di protezione Up(conduttore-conduttore) | 55 V (C3 - 10 A) |
| Livello di protezione Up(conduttore-terra) | |
| Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,1 dB (≤ 400 kHz / 150 Ω) |
| Frequenza limite fg (3dB), asimm. (PE) nel sistema a 150 Ohm | tip. 2 MHz |
| Capacità (filo-terra) | 1,1 nF (con 1 MHz) |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C3 - 10 A |
| Resistenza corrente impulsiva (conduttore-terra) | C3 - 10 A |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Tipo di collegamento IN | Molla |
| Tipo di collegamento OUT | Molla |
| Sezione conduttore flessibile | 0,5 mm² ... 4 mm² |
| Sezione conduttore rigida | 0,5 mm² ... 6 mm² |
| Sezione conduttore AWG | 20 ... 10 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2858182-TT-STTB-PE-24 | 138 Kbytes |
|
