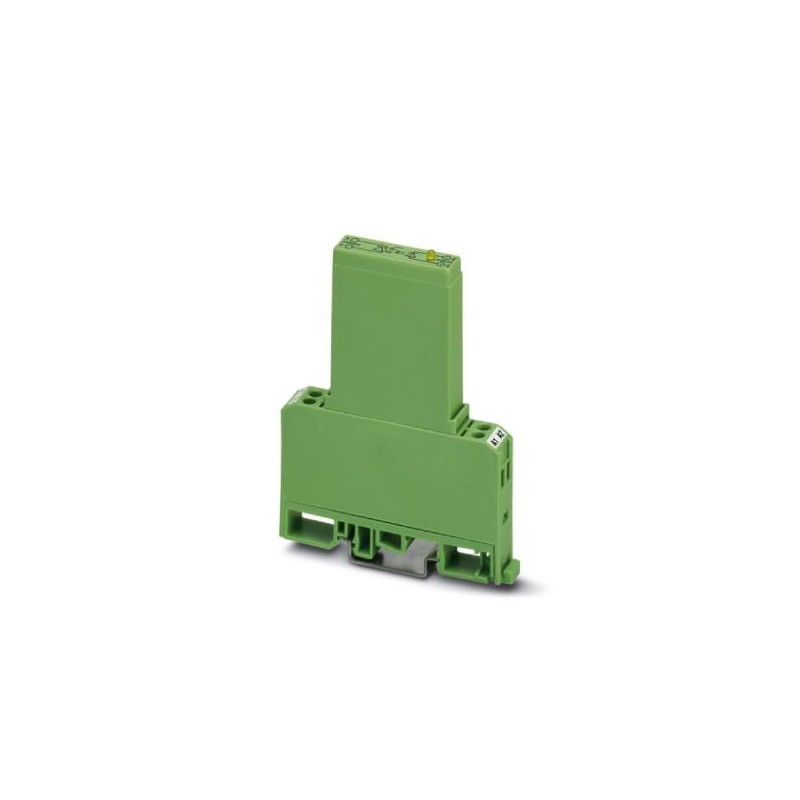

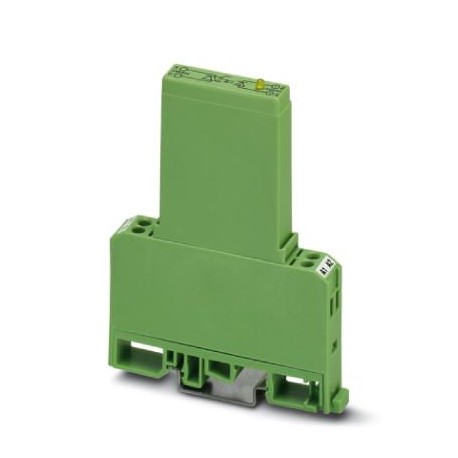

EMG 12-OV- 24DC/240AC/1 2948827 PHOENIX CONTACT Modulo relè a stato solido
EMG 12-OV- 24DC/240AC/1
2948827
PHOENIX_CONTACT
10
Modulo relè a stato solido
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2948827 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK61C3 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 139 (IF_2011) |
| GTIN | 4017918083496 |
| Peso per pezzo (confezione esclusa) | 46,640 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Grado di protezione | IP20 |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,4 |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,8 |
| Corrente d'ingresso tipica con UN | 6,8 mA |
| Tempo di accensione tipico | max. un semiperiodo - passaggio per lo zero della tensione |
| Tempo di disinserzione tipico | max. un semiperiodo - passaggio per lo zero della corrente |
| Segnalazione stato | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Varistore | |
| Frequenza di trasmissione | 10 Hz |
Dati d'uscita
| Tensione nominale in uscita | 240 V AC |
|---|---|
| Range tensione d'uscita | 24 V AC ... 280 V AC (50 Hz ... 60 Hz) |
| Corrente di carico permanente | 1 A (vedere curva derating) |
| Corrente di carico minima | 50 mA |
| Corrente di dispersione | 3,5 mA |
| Corrente impulsiva | 125 A (t = 10 ms) |
| Integrale di carico limite | 78 A2s (I2x t a t = 10 ms) |
| Tensione d'interdizione di punta | 600 V (Tensione inversa di picco periodica) |
| Caduta di tensione alla max. corrente limite permanente | ≤ 1,5 V |
| Collegamento d'uscita | 2 conduttori senza massa |
| Nome protezione | elemento RC |
| Circuito/componente di protezione | elemento RC |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Generalità
| Tensione di prova ingresso/uscita | 3,5 kV AC |
|---|---|
| 3,5 kV AC | |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | affiancato senza distanza: orizzontale/non affiancato: a scelta |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| EN 50178 | |
| isolamento | Isolamento di base |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2948827-EMG 12-OV- 24DC/240AC/1 | 119 Kbytes |
|
