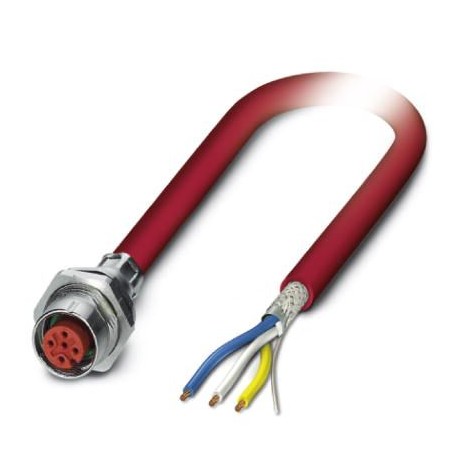

SACCBP-M12FS-4CON-M16/0,5-990 1559819 PHOENIX CONTACT Connettore da incasso sistema bus
SACCBP-M12FS-4CON-M16/0,5-990
1559819
PHOENIX_CONTACT
Connettore da incasso sistema bus
sensori > connettore da incasso per sensore-attuatore
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1559819 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABQCED - |
| Pagina catalogo | Pagina 401 (PC_2011) |
| GTIN | 4046356322126 |
| Peso per pezzo (confezione esclusa) | 60,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP67 |
Generalità
| Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A |
| Tensione di dimensionamento | 250 V |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 10 MΩ |
| Codifica | A - standard |
| Tipo di segnale/categoria | CC Link |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | > 100 |
| Coppia di serraggio | 2 Nm ... 3 Nm (Lato di montaggio) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | FKM |
Cavo
| Tipo cavo | CC Link |
|---|---|
| Tipo cavo (sigla) | 990 |
| Tipo di segnale/categoria | CC Link, 10 MBit/s |
| Struttura cavo | 3xAWG20/7 + 1xAWG22/19 (conduttori flessibili applicati) |
| Sezione conduttore | 0,5 mm² |
| Linea segnale AWG | 20 |
| Struttura conduttore segnale linea | 7x 0,28 mm |
| Isolamento spessore parete | 0,89 mm (Guaina esterna) |
| Colori filo | bianco, giallo, blu |
| Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
| Copertura schermata ottica | 78 % |
| Guaina esterna, colore | rosso |
| Diametro esterno cavo D | 7,7 mm |
| Raggio di piegatura minimo, fisso | 77 mm |
| Peso del cavo | 78,8 kg/km |
| Guaina esterna, materiale | PVC |
| Materiale isolamento fili | PE espanso, con elevata densità |
| Materiale conduttore | Filo Cu nudo |
| resistenza del conduttore | 31,2 Ω/km |
| Capacità | 61 pF |
| Impedenza caratteristica | 110 Ω |
| Tensione nominale cavo | 300 V |
| Temperatura ambiente (esercizio) | -30 °C ... 60 °C (cavi, posa fissa) |
| -5 °C ... 60 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1559819-SACCBP-M12FS-4CON-M16/0,5-990 | 119 Kbytes |
|
