Visualizza ingrandito

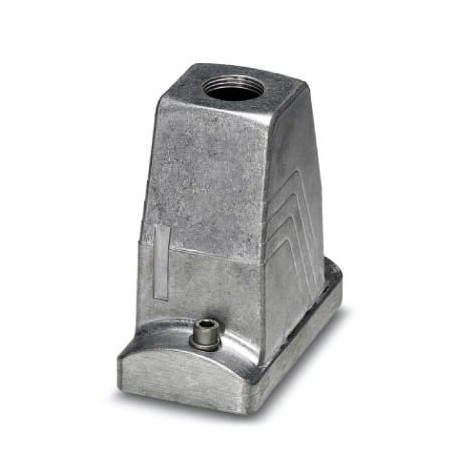

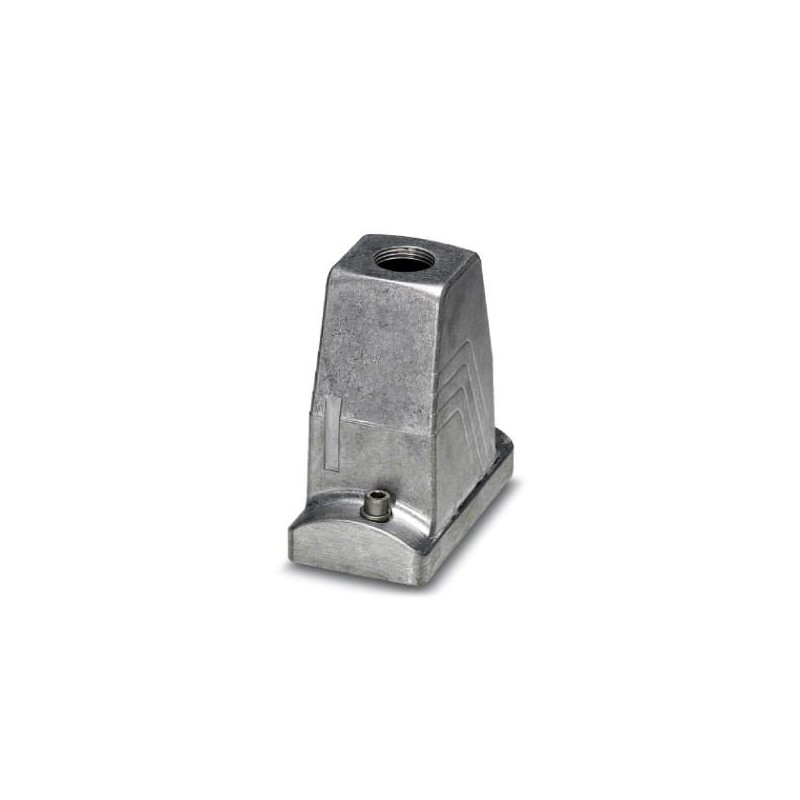

HC-B 10-TMS-100/O1STM25G-EEE 1580486 PHOENIX CONTACT Custodia
HC-B 10-TMS-100/O1STM25G-EEE
1580486
PHOENIX_CONTACT
10
Custodia
Home > PHOENIX_CONTACT
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1580486 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BF7AAA - |
| Pagina catalogo | Pagina 491 (C_4_2013) |
| GTIN | 4046356438209 |
| Peso per pezzo (confezione esclusa) | 323,420 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 100 mm |
|---|---|
| Larghezza | 57 mm |
| Lunghezza | 105 mm |
| Lunghezza della sezione di montaggio | 65 mm |
| Larghezza della sezione di montaggio | 35 mm |
Condizioni ambientali
| Grado di protezione custodia (IP) | IP66 |
|---|---|
| IP68 (0,2 bar / 24h) | |
| IP69K | |
| Grado di protezione custodia (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
Generalità
| Nota | per inserti portacontatti HC-B10, BB18, DD42, M, K8/24 |
|---|---|
| Dimensioni | B10 |
| Tipo di custodia | Custodia protettiva |
| Tipo di bloccaggio | Bloccaggio a vite |
| Coppia di serraggio | 3 Nm (Vite di bloccaggio) |
| Viti di fissaggio | M6 (testa della vite esagono cavo 5 mm) |
| Numero uscite cavi | 1 |
| Uscita cavo | diritto |
| Collegamento a vite | senza |
| Tipo di collegamento a vite | 1x M25 |
| Materiale custodia | Pressofuso di alluminio, impermeabile |
| Materiale superficie custodia | non rivestito |
| Materiale guarnizione | NBR, conduttivo |
| Bloccaggio materiale | acciaio inox |
| Indicazione per il montaggio | Per garantire il funzionam. del contatto dei cond. di terra anche in caso di inserim. obliquo, entrambe le flange di incasso devono possedere un contatto elettrico sufficiente con parete di installaz. metallica. |
| Montaggio | Per ottenere un'elevata azione schermante, è necessario rimuovere una verniciatura isolante con polveri dalla parete del quadro elettrico nell'area della guarnizione profilata. Coppia di serraggio della vite di bloccaggio: 3 Nm. |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127143424eCl@ss 6.027261203eCl@ss 7.027440202eCl@ss 8.027440202eCl@ss 9.027440202
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PHOENIX CONTACT-1580486-HC-B 10-TMS-100/O1STM25G-EEE | 119 Kbytes |
 |
