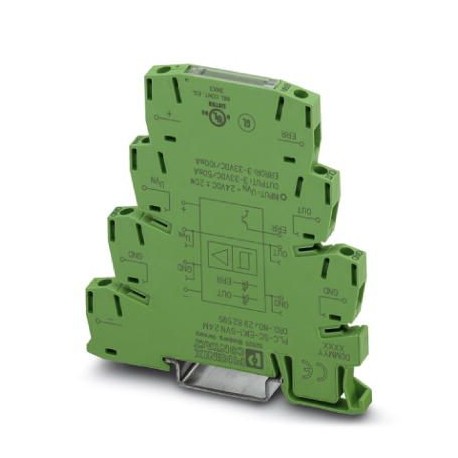

PLC-SC-EIK 1-SVN 24M 2982595 PHOENIX CONTACT PLC-INTERFACE per applicazioni NAMUR, composta da morsetto base..
PLC-SC-EIK 1-SVN 24M
2982595
PHOENIX_CONTACT
Modulo relè a stato solido
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2982595 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6215 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 122 (IF_2011) |
| GTIN | 4046356094641 |
| Peso per pezzo (confezione esclusa) | 34,160 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Grado di protezione | IP20 |
Dati d'ingresso
| Denominazione | Alimentazione delle apparecchiature |
|---|---|
| Tensione d'ingresso nominale UN | 24 V DC |
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
| Corrente d'ingresso tipica con UN | ca. 14 mA |
| Max. corrente assorbita | ca. 70 mA (per corrente di uscita da 50 mA) |
| Indicazione tensione di esercizio | LED verde |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Diodo soppressore | |
| Denominazione | Circuito di comando |
| Tensione d'ingresso nominale UN | 8,2 V DC ±10 % |
| Nome protezione | Prot. contro le sovratensioni |
| Circuito/componente di protezione | Diodo soppressore |
| Tensione a vuoto | 8,2 V DC ±10 % |
| Punto d'inserzione | ≥ 2,1 mA (in stato conduttivo) |
| ≤ 1,2 mA (in stato bloccato) | |
| 6,3 mA ... 10 mA (in caso di cortocircuito) | |
| 0 mA ... 0,35 mA (in caso di rottura conduttore) | |
| Isteresi | ca. 0,2 mA |
| Resistenza interna | ca. 1000 Ω |
| Lunghezza cavo | < 30 m |
| Potenza dissipata in condizioni nominali | 0,34 W |
Dati d'uscita
| Denominazione | Uscita segnale |
|---|---|
| Range tensione d'uscita | 3 V DC ... 33 V DC |
| Corrente di carico permanente | 50 mA |
| Frequenza di trasmissione | ca. 350 Hz |
| Caduta di tensione alla max. corrente limite permanente | < 1,5 V |
| Segnalazione stato | LED verde |
| Segnalazione di errore | LED rosso |
| Nome protezione | Prot. contro le sovratensioni |
| Circuito/componente di protezione | Diodo soppressore |
| Denominazione | Uscita segnalazione guasti |
| Tensione nominale in uscita | 30 V DC |
| Range tensione d'uscita | 3 V DC ... 33 V DC |
| Corrente di carico permanente | 100 mA |
| Caduta di tensione alla max. corrente limite permanente | < 1,5 V |
| Segnalazione di errore | LED rosso |
| Nome protezione | Prot. contro le sovratensioni |
| Circuito/componente di protezione | Diodo soppressore |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Posizione d'installazione | a scelta |
|---|---|
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Distanze in aria e superficiali fra i circuiti |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | I |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Tensione di isolamento nominale | 50 V DC |
| Tensione impulsiva di dimensionamento | 0,4 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | I |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2982595-PLC-SC-EIK 1-SVN 24M | 127 Kbytes |
|
