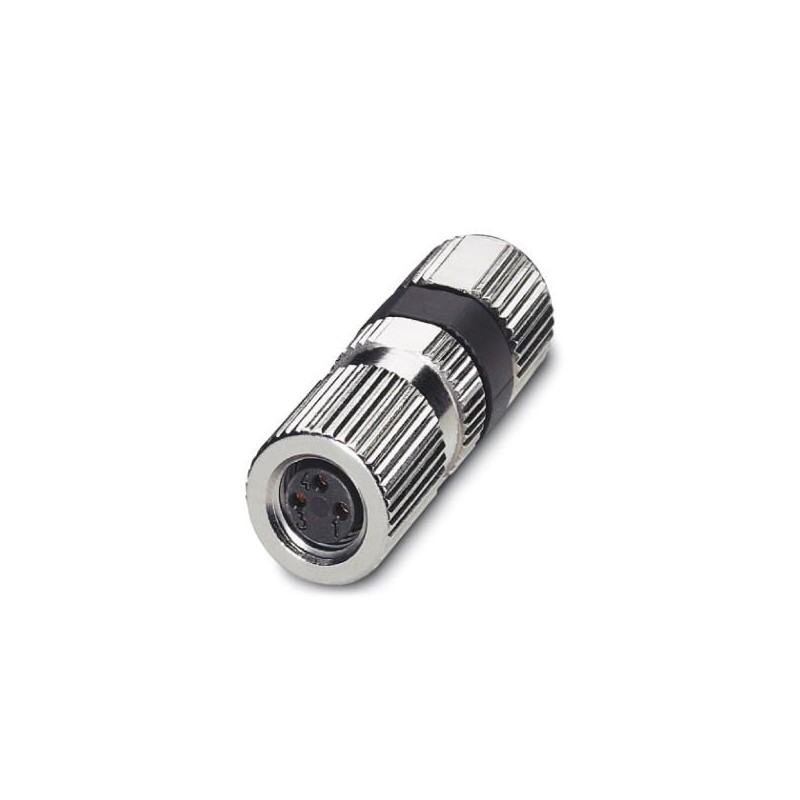

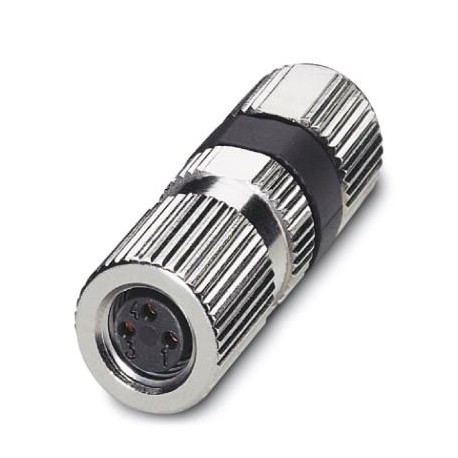

SACC-M 8FS-3PCON 1506778 PHOENIX CONTACT Connettori
SACC-M 8FS-3PCON
1506778
PHOENIX_CONTACT
Connettori
sensori > connettore per sensore-attuatore
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1506778 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2BGA - |
| Pagina catalogo | Pagina 69 (PC_2011) |
| GTIN | 4017918892692 |
| Peso per pezzo (confezione esclusa) | 19,180 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Apertura chiave dadi | 11 mm |
|---|---|
| Diametro custodia | 12 mm |
| Lunghezza | 33,9 mm |
| Diametro esterno conduttore | 3 mm ... 5 mm |
| Lunghezza di spelatura della guaina isolante | 35 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP68 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 3 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M8 IEC 61076-2-104 |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione rapida Piercecon® |
| Sezione conduttore | 0,14 mm² ... 0,38 mm² (flessibile) |
| Sezione conduttore AWG | 22 ... 26 (flessibile) |
| Diametro cavo isolamento compreso | 1 mm ... 1,3 mm (serracavi nero per 0,14 mm² ... 0,25 mm²) |
| 1,3 mm ... 1,6 mm (serracavi bianco per 0,25 mm² ... 0,38 mm²) | |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,5 Nm (Dado di compressione con anello di accoppiamento) |
| 0,8 Nm (Inserto portacontatti con anello di accoppiamento) | |
| 0,2 Nm (Ghiera M8) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale impugnature | PA 6.6 |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M8 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-104 |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1506778-SACC-M 8FS-3PCON | 118 Kbytes |
|
