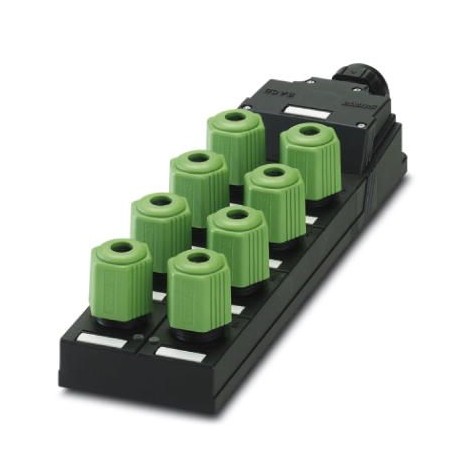

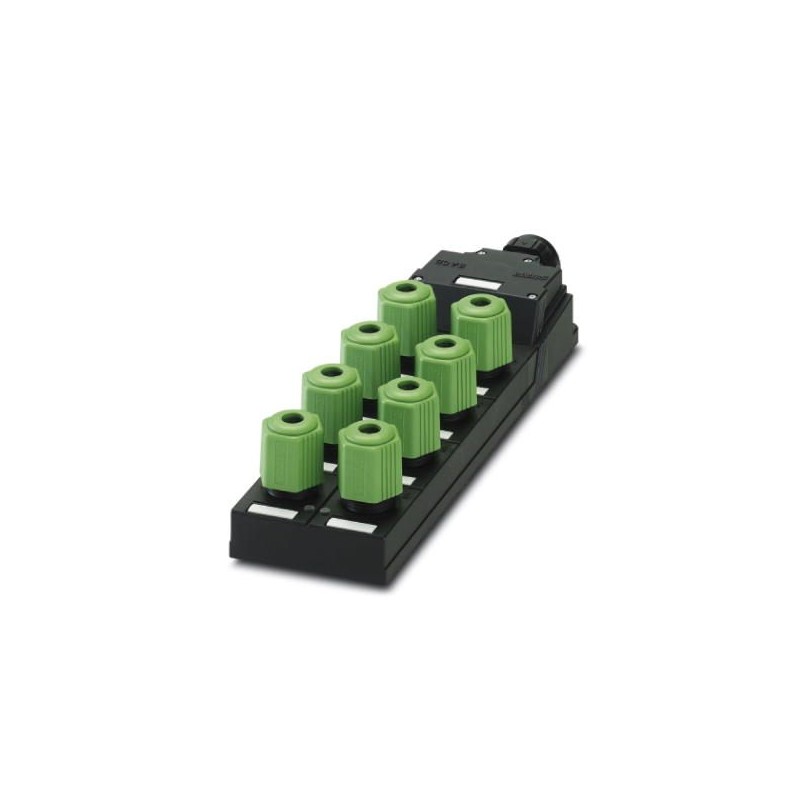

SACB-8Q/4P-L-SC NPN 1680872 PHOENIX CONTACT Box sensore/attuatore
SACB-8Q/4P-L-SC NPN
1680872
PHOENIX_CONTACT
Box sensore/attuatore
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1680872 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3DBC - |
| Pagina catalogo | Pagina 273 (C_2_2017) |
| GTIN | 4017918171018 |
| Peso per pezzo (confezione esclusa) | 267,600 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Generalità
| Tensione di dimensionamento | 24 V DC |
|---|---|
| Tensione d'esercizio massima Umax | 30 V DC |
| Carico di corrente ammesso per segnale I/O | 4 A |
| Carico di corrente per punto di connessione | 4 A |
| Corrente di dimensionamento totale | 12 A |
| N. poli | 4 |
| Numero degli slot | 8 |
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo di attacco sensore-attuatore | QUICKON |
Funzione di diagnostica locale
| Diagnostica locale | Tensione di alimentazione LED verde |
|---|---|
| Segnalazione stato I/O LED giallo |
Dati cavo di uscita
| Collegamento | Connessione a molla |
|---|---|
| Sezione conduttore min. (segnale) | 0,14 mm² |
| Sezione conduttore max. (segnale) | 1 mm² |
| Sezione conduttore AWG min. (segnale) | 26 |
| Sezione conduttore AWG max. (segnale) | 18 |
| Lunghezza del tratto da spelare (segnale) | 10 mm |
| Sezione conduttore min. (energia) | 0,2 mm² |
| Sezione conduttore max. (energia) | 1,5 mm² |
| Sezione conduttore AWG min. (energia) | 24 |
| Sezione conduttore AWG max. (energia) | 16 |
| Diametro esterno conduttore min. | 6,5 mm |
| Diametro esterno conduttore max. | 9,5 mm |
| Lunghezza di spelatura | 70 mm (Linea principale) |
| Coppia di serraggio dadi | 2,5 Nm |
Dati conduttore
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | Classe 2-6 // 0,34 mm²: 0,1 mm; 0,5 - 0,75 mm²: 0,15 mm |
|---|---|
| Materiale isolante dei fili | PVC / PE |
| Diametro cavo isolamento compreso | ≤ 2,5 mm |
| Diametro esterno linea minimo | 4 mm |
| Diametro esterno linea massimo | 7,5 mm |
| Coppia di serraggio dadi | 2,5 Nm |
| Apertura chiave dadi | 22 mm |
| Nota per la frequenza di collegamento | in caso di nuovo collegamento occorre eventualmente sostituire la guarnizione e la corona. |
| Sezione conduttore flessibile min. | 0,34 mm² |
| Sezione conduttore flessibile max. | 0,75 mm² |
| Sezione trasversale conduttore AWG min. | 22 |
| Sezione trasversale conduttore AWG max. | 18 |
Materiale isolante
| Materiale custodia | PA |
|---|---|
| Materiale massa di tenuta | PUR |
| Materiale contatto | acciaio/rame |
| Materiale superficie contatti | Sn |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale contatti lato cavo di uscita | CuZn |
| Materiale superficie contatti lato cavo di uscita | NiSn |
| Materiale inserti portacontatti lato cavo di uscita | PA 6.6 V0 |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = 1 / 4 |
|---|---|
| 2 / 4 (A) = 2 / 4 | |
| 3 / 4 (A) = 3 / 4 | |
| 4 / 4 (A) = 4 / 4 | |
| 5 / 4 (A) = 5 / 4 | |
| 6 / 4 (A) = 6 / 4 | |
| 7 / 4 (A) = 7 / 4 | |
| 8 / 4 (A) = 8 / 4 | |
| 1-8 / 1 (+ 24 V) = UN | |
| 1-8 / 3 (0 V) = 0 V | |
| 1-8 / 5 (PE) = PE |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1680872-SACB-8Q/4P-L-SC NPN | 140 Kbytes |
|
